Қазақша (KZ)
37
10. Пайдалануға беру
Барлық бұйымдар дайындаушы-зауытта қабылдау-тапсыру
сынағынан өтеді� Орнату орнындағы қосымша сынақтар
талап етілмейді�
Егер сорғы пайдалану орнында орнатылған болса және
жұмыс ортасына толығымен батырылған болса, мейлінше
жоғары өтпе қиылысынан шамамен 1/3 жабық ысырмасымен
іске қосуды жүргізу қажет�
Айналым бағытын тексеру 9.7.1. Айналым бағытын тексеру
бөлімінде сипатталған тәсілмен жүзеге асырылады�
Егер суда қосаплар бар болса, ысырманы судың тазартылу
шамасы бойынша бірте-бірте ашу керек� Сорғы таза өткенше
жұмыс істеуі керек� Кері жағдайда оның бөлшектерінің
ақаулануы орын алуы және ілмекті клапанның бітеліп қалуы
мүмкін�
Ысырманы ашу шарасы бойынша сорғының батырылған
күйінде қалмағандығына көз жеткізу үшін, су деңгейінің
төмендеуін тексеріңіз�
Судың динамикалық деңгейі сорғының монтаждау
тереңдігінен үнемі жоғары орналасуы керек� 8.2. Пайдалану
орнында орнату�
Русский (RU)
19
10. Пуск и эксплуатация
10.1 Ввод в эксплуатацию
Если насос подсоединён правильно и погружен в
перекачиваемую жидкость, нужно произвести его пуск с
закрытой задвижкой примерно на 1/3 от максимального
объема воды.
Проверить направление вращения, как описано в разделе
8.7.1 Проверка направления вращения.
Если в воде есть примеси, задвижку следует открывать
постепенно по мере очищения воды. Насос должен работать
до тех пор, пока вода полностью не очистится. В противном
случае возможно засорение деталей и обратного клапана
насоса.
По мере открытия клапана необходимо проверять снижение
уровня воды, чтобы убедиться, что рабочая часть насоса
всегда будет погружена в воду.
Динамический уровень воды всегда должен находиться выше
рабочего уровня насоса. См. раздел 7.2 Установка на месте
эксплуатации и рис. 24.

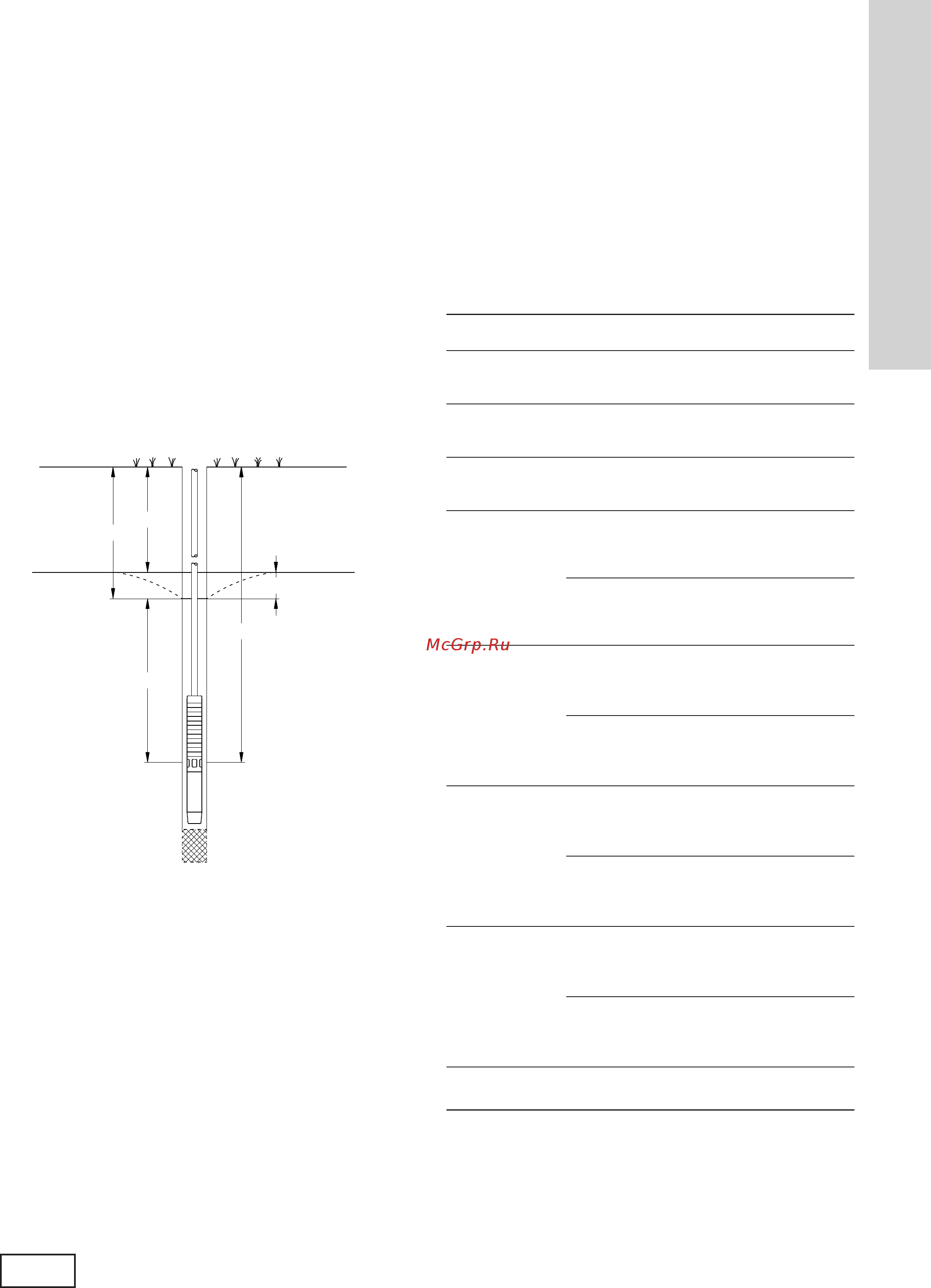

Рис. 24 Сравнение различных уровней воды
L1: Минимальная монтажная глубина относительно
динамического уровня воды. Рекомендуется минимум 1
метр.
L2: Глубина до динамического уровня воды.
L3: Глубина до статического уровня воды.
L4: Снижение уровня. Это разница между динамическим и
статическим уровнями воды.
L5: Монтажная глубина.
Если насос рассчитан на перекачивание воды большего
объема, чем способна выработать скважина, рекомендуется
установить блок защиты электродвигателя MP 204
производства Grundfos или устройство иного типа для
защиты от "сухого" хода.
Если электроды контроля уровня воды или реле уровня не
установлены, вода может попасть в рабочую часть насоса и,
как
следствие, в насос попадет воздух.
10.2 Эксплуатация
10.2.1 Минимальный расход
Для обеспечения необходимого охлаждения двигателя
установка насоса должна быть достаточно высокой, чтобы
обеспечить соответствие требованиям охлаждения,
описанным в разделе 7.4 Температура перекачиваемой
жидкости/охлаждения.
10.2.2 Частота включений
11. Сервис и техническое обслуживание
Все насосы легко ремонтируются.
Комплекты запчастей и сервисные инструменты можно
заказать в Grundfos.
Ремонт насосов выполняется в сервисном центре Grundfos.
Если возникает необходимость в проведении ремонта, нужно
обязательно до отправки насоса в сервисный центр компании
Grundfos передать туда информацию о рабочей жидкости и т.
п. В противном случае Grundfos может отказаться принять
насос.
Возможные расходы, связанные с возвратом насоса на
фирму, несет заказчик.
TM00 1041 3695
Внимание
Продолжительная эксплуатация с водой,
включающей воздух, может привести к
повреждению насоса и стать причиной
недостаточного охлаждения
электродвигателя.
L2
L3
L1
L5
L4
Тип
электро-двигателя
Кол-во запусков
MS 402
Минимум 1 в год.
Максимум 100 в час.
Максимум 300 в день.
MS 4000
Минимум 1 в год.
Максимум 100 в час.
Максимум 300 в день.
MS 6000
Минимум 1 в год.
Максимум 30 в час.
Максимум 300 в день.
MMS6
PVC
обмотки
Минимум 1 в год.
Максимум 3 в час.
Максимум 40 в день.
PE/PA
обмотки
Минимум 1 в год.
Максимум 10 в час.
Максимум 70 в день.
MMS 8000
Минимум 1 в год.
Максимум 10 в час.
Максимум 240 в день.
MMS 10000
Минимум 1 в год.
Максимум 8 в час.
Максимум 190 в день.
MMS 12000
Минимум 1 в год.
Максимум 5 в час.
Максимум 120 в день.
Franklin
Минимум 1 в год.
Максимум 100 в день.
Предупреждение
Если насос использовался для перекачивания
токсичных или отравляющих жидкостей, то
такой насос классифицируется как
загрязнённый.
27- сур. Судың әр түрлі деңгейін тексеру
L1: Судың динамикалық деңгейіне қатысты мейлінше төмен
монтаждау тереңдік� Кем дегенде 1 м ұсынылады�
L2: Судың динамикалық деңгейінің тереңдігі�
L3: Судың статистикалық деңгейінің тереңдігі�
L4: Деңгейді төмендету� Бұл судың динамикалық және
статистикалық деңгейлерінің арасындағы айырмашылық�
L5: Монтаждау тереңдігі�
Егер сорғы өзінің мейлінше жоғары өндірімділігінде ұңғыма
шығару қабілетіне қарағанда, судың ауқымды көлемін беруге
қабілетті, Grundfos өнеркәсібінің MP 204 электр
қозғалтқышының немесе «құрғақ» айналымнан қорғауға
арналған басқа типтегі құрылғының қорғау блогын орнату
ұсынылады�
Егер сорғы жұмысынан қорғанышын «құрғақтай» орнатпаса,
онда сорып алатын қуыста тұрған су деңгейі сорғының сол
бөлігіне төмен түсуі мүмкін және осының нәтижесінде сорғы
ауаны сора бастайтын болады�
Назар
аударыңыз
Ауаны қосып алатын сумен ұзақ пайдалану
сорғының ақаулануына және электр
қозғалтқышының жеткіліксіз
салқындатылуына алып келуі мүмкін.
11. Пайдалану
Сорғының жұмыс бөлшегі пайдалану барысында үнемі
толығымен сұйықтыққа толтырылған болуы керек�
Пайдалану талаптары 15. Техникалық сипаттамалар
тарауында келтірілген�
11.1 Мейлінше төмен шығын
Электр қозғалтқышын қажетті салқындатуды қамтамасыз
еткенге дейін реттеу барысындағы сорғының өндірімділігі
15.2. Аударып қотару/салқындатқыш сұйықтығының
температурасы бөлімінің талаптарын орындауын
қамтамасыз ететін мәннен төмен түспеуі керек�
11.2 Қосылым жиілігі
Электр
қозғалтқышының типі
Іске қосылым саны
MS 402
Жылына кем дегенде 1 рет�
Сағатына барынша 100 рет�
Күніне барынша 300 рет�
MS 4000
Жылына кем дегенде 1 рет�
Сағатына барынша 100 рет�
Күніне барынша 300 рет�
MS 6000
Жылына кем дегенде 1 рет�
Сағатына барынша 30 рет�
Күніне барынша 300 рет�
MMS6
PVC
орама
Жылына кем дегенде 1 рет�
Сағатына барынша 3 рет�
Күніне барынша 40 рет�
PE/PA
орама
Жылына кем дегенде 1 рет�
Сағатына барынша 10 рет�
Күніне барынша 70 рет�
MMS 8000
PVC
орама
Жылына кем дегенде 1 рет
ұсынылады�
Сағатына барынша 3 рет�
Күніне барынша 30 рет�
PE/PA
орама
Жылына кем дегенде 1 рет
ұсынылады�
Сағатына барынша 8 рет�
Күніне барынша 60 рет�
MMS 10000
PVC
орама
Жылына кем дегенде 1 рет
ұсынылады�
Сағатына барынша 2 рет�
Күніне барынша 20 рет�
PE/PA
обмотки
Жылына кем дегенде 1 рет
ұсынылады�
Сағатына барынша 6 рет�
Күніне барынша 50 рет�
MMS 12000
PVC
орама
Жылына кем дегенде 1 рет
ұсынылады�
Сағатына барынша 2 рет�
Күніне барынша 15 рет�
PE/PA
орама
Жылына кем дегенде 1 рет
ұсынылады�
Сағатына барынша 5 рет�
Күніне барынша 40 рет�
Franklin
Жылына кем дегенде 1 рет�
Күніне барынша 100 рет�
Бұйым баптауларды қажет етпейді�
