Қазақша (KZ)
35
Русский (RU)
16
8.7.3 Электродвигатели Grundfos - пуск по схеме
"звезда-треугольник"
Подключение электродвигателей Grundfos для пуска по схеме
"звезда-треугольник" показано в таблице ниже и на рис. 16.
Проверить направление вращения, как описано в разделе
8.7.1 Проверка направления вращения.
Рис. 16 Электродвигатели Grundfos для пуска по схеме
"звезда-треугольник"
Если требуется прямой пуск, электродвигатель должен быть
подключен, как показано на рис. 17.
Рис. 17 Электродвигатели Grundfos для пуска по схеме
"звезда-треугольник" - прямого пуска
8.7.4 Подключение в случае отсутствия
маркировки/обозначения соединения на кабеле
(электродвигатели Franklin)
В том случае, если неизвестно, где отдельные жилы должны
подключаться к сети, для обеспечения правильного
направления вращения выполните следующее:
Электродвигатели для прямого пуска
Подключите насос к сети в соответствии с установленной
процедурой.
Проверить направление вращения, как описано в разделе
8.7.1 Проверка направления вращения.
Электродвигатели для пуска по схеме
"звезда-треугольник"
Определить обмотки с помощью омметра и обозначить
комплекты выводов для отдельных обмоток соответственно:
U1-U2, V1-V2, W1-W2. См. рис. 18.

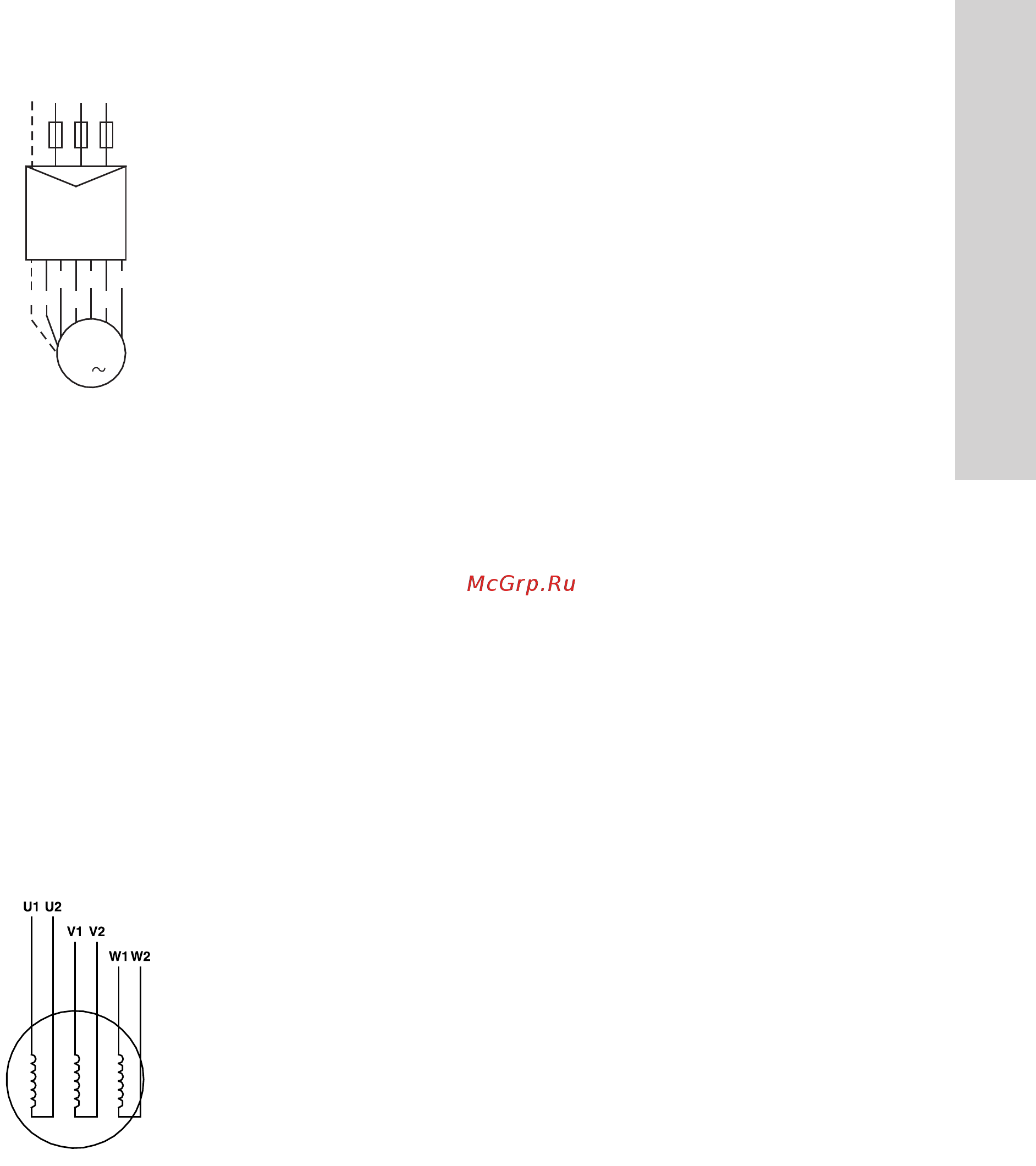

Рис. 18 Неидентифицированная маркировка
кабеля/соединения - обмотка электродвигателя
для пуска по схеме "звезда-треугольник"
Если требуется пуск по схеме "звезда-треугольник", жилы
должны быть подключены, как показано на рис. 16.
Если требуется прямой пуск, жилы должны быть подключены,
как показано на рис. 17.
Проверить направление вращения, как описано в разделе
8.7.1 Проверка направления вращения.
8.7.5 Система плавного
пуска
Рекомендуется использовать только плавные пускатели,
которые регулируют напряжение на всех фазах. Такие
пускатели оснащены вспомогательным выключателем.
Время линейного нарастания: максимум 3 секунды.
Более подробную информацию Вы можете получить у
поставщика плавного пускателя или в компании Grundfos.
8.7.6 Эксплуатация с преобразователем частоты
Трёхфазные погружные электродвигатели MS можно
подключить к преобразователю частоты.
Допустимые диапазоны частот: 30-50 Гц и 30-60 Гц.
Время линейного нарастания: Максимум 3 секунды для пуска
и останова.
Преобразователь частоты в зависимости от его типа является
причиной повышенного шума при работе электродвигателя.
Кроме того, преобразователь частоты подвергает
электродвигатель вредному воздействию пиковых значений
напряжения. Этого можно избежать с помощью LC-фильтра,
который устанавливается между преобразователем частоты и
электродвигателем.
Для получения более подробной информации просим Вас
связаться с поставщиками частотных преобразователей или с
представительством компании Grundfos.
Соединение
Электродвигатели Grundfos
диаметром 6 дюймов
PE Жёлтый/зелёный
U1 Коричневый
V1 Чёрный
W1 Серый
W2 Коричневый
U2 Чёрный
V2 Серый
TM03 2100 3705TM03 2101 3705
L2L1
M
L3PE
W2 U2 V2
PE
U1 W1V1
3
L2L1
M
L3PE
W2 U2 V2
PE
U1 W1V1
3
TM00 1367 5092
Указание
Для осуществления контроля температуры
в электродвигателях рекомендуется
установить датчик Pt100/Pt1000 с реле
PR5714 или CU220 (50 Гц).
26-сур. Тікелей қосудағы «жұлдыз-үшбұрыш» сызбасы
бойынша іске қосуға арналған Grundfos электр
қозғалтқыштары
9.7.4 Кабель немесе клеммалардың желісінің белгісіз
таңбалауы бар электр қозғалтқыштарын қосу
(Franklin қозғалтқыштарын)
Егер кабельдің жеке желілерін токка қосудағы таңбалау
белгісіз болса, айналымның дұрыс бағытын қамтамасыз ету
үшін, келесілерді орындаңыз:
Тікелей қосылымға арналған электр қозғалтқыштары
Сорғыны желіге орнатылған үдеріске сәйкесіске қосыңыз�
9.7.1 Айналым бағытын тексеру бөлімінде сипатталған
тәсілмен айналым бағытын тексеру�
«Жұлдыз-үшбұрыш» сызбасы бойынша іске қосуға
арналған электр қозғалтқыштары
Омметрдің көмегімен ораманы анықтау және сәйкес орама
үшін өткізгіш жиынтығын белгілеу�
Ораманың басы мен соңын танымал әдістердің бірімен
анықтау� U1-U2, V1-V2, W1-W2� 27-сур� қар�
Русский (RU)
16
8.7.3 Электродвигатели Grundfos - пуск по схеме
"звезда-треугольник"
Подключение электродвигателей Grundfos для пуска по схеме
"звезда-треугольник" показано в таблице ниже и на рис. 16.
Проверить направление вращения, как описано в разделе
8.7.1 Проверка направления вращения.
Рис. 16 Электродвигатели Grundfos для пуска по схеме
"звезда-треугольник"
Если требуется прямой пуск, электродвигатель должен быть
подключен, как показано на рис. 17.
Рис. 17 Электродвигатели Grundfos для пуска по схеме
"звезда-треугольник" - прямого пуска
8.7.4 Подключение в случае отсутствия
маркировки/обозначения соединения на кабеле
(электродвигатели Franklin)
В том случае, если неизвестно, где отдельные жилы должны
подключаться к сети, для обеспечения правильного
направления вращения выполните следующее:
Электродвигатели для прямого пуска
Подключите насос к сети в соответствии с установленной
процедурой.
Проверить направление вращения, как описано в разделе
8.7.1 Проверка направления вращения.
Электродвигатели для пуска по схеме
"звезда-треугольник"
Определить обмотки с помощью омметра и обозначить
комплекты выводов для отдельных обмоток соответственно:
U1-U2, V1-V2, W1-W2. См. рис. 18.
Рис. 18 Неидентифицированная маркировка
кабеля/соединения - обмотка электродвигателя
для пуска по схеме "звезда-треугольник"
Если требуется пуск по схеме "звезда-треугольник", жилы
должны быть подключены, как показано на рис. 16.
Если требуется прямой пуск, жилы должны быть подключены,
как показано на рис. 17.
Проверить направление вращения, как описано в разделе
8.7.1 Проверка направления вращения.
8.7.5 Система плавного
пуска
Рекомендуется использовать только плавные пускатели,
которые регулируют напряжение на всех фазах. Такие
пускатели оснащены вспомогательным выключателем.
Время линейного нарастания: максимум 3 секунды.
Более подробную информацию Вы можете получить у
поставщика плавного пускателя или в компании Grundfos.
8.7.6 Эксплуатация с преобразователем частоты
Трёхфазные погружные электродвигатели MS можно
подключить к преобразователю частоты.
Допустимые диапазоны частот: 30-50 Гц и 30-60 Гц.
Время линейного нарастания: Максимум 3 секунды для пуска
и останова.
Преобразователь частоты в зависимости от его типа является
причиной повышенного шума при работе электродвигателя.
Кроме того, преобразователь частоты подвергает
электродвигатель вредному воздействию пиковых значений
напряжения. Этого можно избежать с помощью LC-фильтра,
который устанавливается между преобразователем частоты и
электродвигателем.
Для получения более подробной информации просим Вас
связаться с поставщиками частотных преобразователей или с
представительством компании Grundfos.
Соединение
Электродвигатели Grundfos
диаметром 6 дюймов
PE Жёлтый/зелёный
U1 Коричневый
V1 Чёрный
W1 Серый
W2 Коричневый
U2 Чёрный
V2 Серый
TM03 2100 3705TM03 2101 3705
L2L1
M
L3PE
W2 U2 V2
PE
U1 W1V1
3
L2L1
M
L3PE
W2 U2 V2
PE
U1 W1V1
3
TM00 1367 5092
Указание
Для осуществления контроля температуры
в электродвигателях рекомендуется
установить датчик Pt100/Pt1000 с реле
PR5714 или CU220 (50 Гц).
27-сур. Кабель/клеммалардың белгісіз таңбалануы -
«Жұлдыз-үшбұрыш» сызбасы бойынша іске қосуға
арналған электр қозғалтқыштарының орамы
Егер «жұлдыз-үшбұрыш» сызбасы бойынша іске қосу талап
етілетін болса, желілер 25-суретте көрсетілгендей етіп
қосылуы керек�
Егер тікелей іске қосу талап етілетін болса, желілер
26-суретте көрсетілгендей етіп қосылуы керек�
Айналым бағытын 9.7.1. Айналым бағытын тексеру тарауында
сипатталған тәсілмен тексеру�
9.7.5 Қалыпты іске қосу жүйесі
Барлық үш фаза үшін кернеуді реттейтін қалыпты іске қосуды
ғана қолдану ұсынылады� Мұндай іске қосулар көмекші
ажыратқыштармен жабдықталған�
Сызықтық өсу уақыты: мейлінше жоғары 3 секунд�
Бұдан да нақты ақпаратты Сіз қалыпты іске қосуды
жеткізушіден немесе Grundfos компаниясынан ала аласыз�
