Қазақша (KZ)
34
Русский (RU)
14
8.5 Управление однофазным электродвигателем
MS 402
Если система управления включает в себя компрессор с
фильтром, компрессор будет работать в постоянном режиме,
как только система защиты отключит электродвигатель, если
только не будут приняты специальные меры.
8.6 Подключение однофазных электродвигателей
8.6.1 Двужильные электродвигатели
Двужильные электродвигатели MS 402 оснащены
соответствующей защитой и устройством пускателя и,
следовательно, мог
ут быть подключены к сети напрямую. См.
рис. 12.
Рис. 12 Двужильные электродвигатели
8.6.2 Электродвигатели PSC
Электродвигатели PSC подключаются к питающей сети через
рабочий конденсатор, размер которого нужно подбирать для
непрерывной эксплуатации.
Выберите типоразмер конденсатора по таблице ниже:
Электродвигатель MS 402 PSC оснащён соответствующей
защитой и должен подключаться к сети, как показано на рис.
13.
Рис. 13 Электродвигатели PSC
См. www.franklin-elec
tric.com и рис. 14.
Рис. 14 Электродвигатели фирмы Franklin
8.6.3 Трёхжильные электродвигатели
Трёхжильные электродвигатели MS 4000 должны
подключаться к сети через блок управления Grundfos SA-SPM
5 (60 Гц), 7 или 8 (50 Гц), в который входит защита
электродвигателя.
Трёхжильные электродвигатели MS 402 оснащены
соответствующей защитой и должны подключаться к сети
через блок управления Grundfos SA-SPM 2, 3 или 5 (60 Гц), 7
или 8 (50 Гц) без защиты электродвигателя.
По
дключение электродвигателей MS 402 и MS 4000 показано
в таблице ниже:
Предупреждение
Однофазный электродвигатель MS 402
оснащен защитой, которая отключает
двигатель в случае повышения
температуры обмоток, при этом подача
питания к электродвигателю продолжается.
Следует учесть, что тогда
электродвигатель является составной
частью системы управления.
TM00 1358 5092
Электродвигатель
(кВт)
Конденсатор
[μF] 400 В, 50 Гц
5,2152,0
0,37 16
0,55 20
0,75 30
1,10 40
1,50 50
2,20 75
Сары/жасыл
Қара
Қара
TM00 1359 5092TM00 1361 1200
Сары/жасыл
Сұр
Қара
Қоңыр
C
L N
M
1
Сары/жасыл
Қара
Сұр
Қоңыр

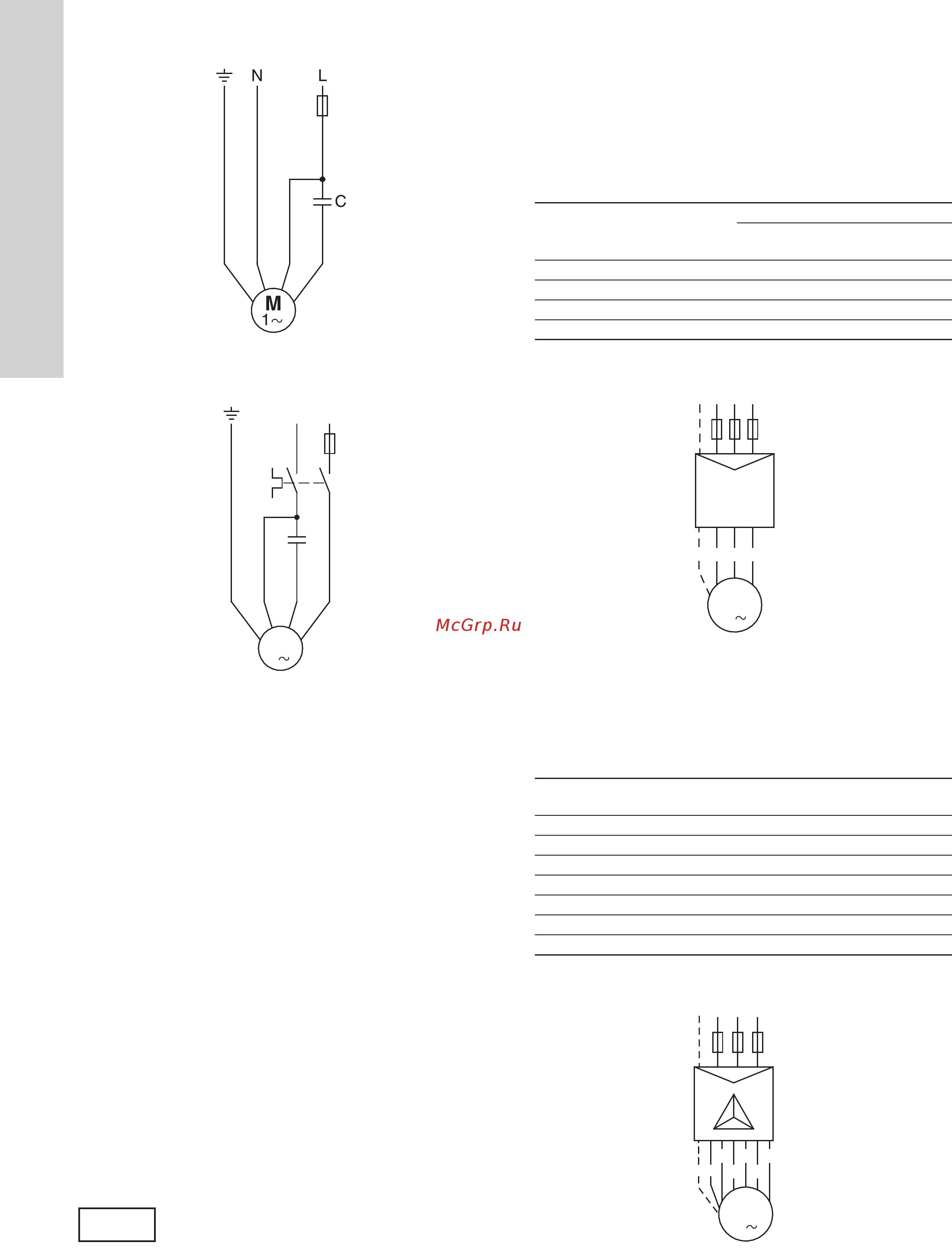

22-сур. PSC электр қозғалтқыштары
См� www�franklin-electric�com әне 23-сур� қар�
Русский (RU)
14
8.5 Управление однофазным электродвигателем
MS 402
Если система управления включает в себя компрессор с
фильтром, компрессор будет работать в постоянном режиме,
как только система защиты отключит электродвигатель, если
только не будут приняты специальные меры.
8.6 Подключение однофазных электродвигателей
8.6.1 Двужильные электродвигатели
Двужильные электродвигатели MS 402 оснащены
соответствующей защитой и устройством пускателя и,
следовательно, мог
ут быть подключены к сети напрямую. См.
рис. 12.
Рис. 12 Двужильные электродвигатели
8.6.2 Электродвигатели PSC
Электродвигатели PSC подключаются к питающей сети через
рабочий конденсатор, размер которого нужно подбирать для
непрерывной эксплуатации.
Выберите типоразмер конденсатора по таблице ниже:
Электродвигатель MS 402 PSC оснащён соответствующей
защитой и должен подключаться к сети, как показано на рис.
13.
Рис. 13 Электродвигатели PSC
См. www.franklin-elec
tric.com и рис. 14.
Рис. 14 Электродвигатели фирмы Franklin
8.6.3 Трёхжильные электродвигатели
Трёхжильные электродвигатели MS 4000 должны
подключаться к сети через блок управления Grundfos SA-SPM
5 (60 Гц), 7 или 8 (50 Гц), в который входит защита
электродвигателя.
Трёхжильные электродвигатели MS 402 оснащены
соответствующей защитой и должны подключаться к сети
через блок управления Grundfos SA-SPM 2, 3 или 5 (60 Гц), 7
или 8 (50 Гц) без защиты электродвигателя.
По
дключение электродвигателей MS 402 и MS 4000 показано
в таблице ниже:
Предупреждение
Однофазный электродвигатель MS 402
оснащен защитой, которая отключает
двигатель в случае повышения
температуры обмоток, при этом подача
питания к электродвигателю продолжается.
Следует учесть, что тогда
электродвигатель является составной
частью системы управления.
TM00 1358 5092
Электродвигатель
(кВт)
Конденсатор
[μF] 400 В, 50 Гц
5,2152,0
0,37 16
0,55 20
0,75 30
1,10 40
1,50 50
2,20 75
Сары/жасыл
Қара
Қара
TM00 1359 5092
TM00 1361 1200
Сары/жасыл
Сұр
Қара
Қоңыр
C
L N
M
1
Сары/жасыл
Қара
Сұр
Қоңыр
23-сур. Franklin фирмасының электр қозғалтқыштары
9.6.3 Үшсымды кабельді электр қозғалтқыштары
Үшсымды кабельді MS 4000 электр қозғалтқыштары
кіріктірілген қорғанышты электр қозғалтқышты SA-SPM 5
(60 Гц), 7 немесе 8 (50 Гц) Grundfos басқару блогы арқылы
желіге қосылуы керек�
Үшсымды кабельді MS 402 электр қозғалтқыштарының
кіріктірілген қорғанышы бар және электр қозғалтқыштың
кіріктірілген қорғанышынсыз SA-SPM 2, 3 немесе 5 (60 Гц),
7 немесе 8 (50 Гц) Grundfos басқару блогы арқылы желіге
қосылуы керек�
MS 402 және MS 4000 үш фазалы электр қозғалтқыштарын
қосу 9.7 Үш фазалы электр қозғалтқыштарын қосу
бөлімінде келтірілген талаптарға сәйкес орындалады�
9.7 Үш фазалы электр қозғалтқыштарды қосу
Үш фазалы электр қозғалтқыштарының қорғаныш жүйесі болу
керек� 9.2.2 Үш фазалы электр қозғалтқыштар бөлімін
қараңыз�
MP 204 арқылы электр қозғалтқышын қосу үшін атаулы
құрылғыға Төлқұжат, монтаждау және пайдалану бойынша
Нұсқаулықпен танысу керек�
Стандартты қорғанышты автоматын қолдану барысында
электр жабдығын қосу бұдан әрі сипатталған сызба бойынша
жүргізілуі керек�
9.7.1 Айналым бағытын тексеру
Назар
аударыңыз
Сорғының ұмыс бөлшегі пайдалану
барысында суға үнемі батырылған күйде
қалдырылуы керек.
Сорғыны электр қорегіне қосу барысында айналым бағытын
тексеру қажет:
1� Сорғыны қосу және берілетін су мен қысымының көлемін
өлшеу�
2� Сорғыны ажырату және электр қозғалтқышының екі
фазасының орнын алмастыру�
3� Сорғыны қосу және берілетін су мен қысымының көлемін
өлшеу�
4� Сорғыны ажырату�
5� Нәтижелерді салыстыру� Берілетін су мен қысым көлемінің
басым көрсеткіштерімен қосу дұрыс деп есептеледі�
9.7.2 Grundfos электр қозғалтқыштары - тікелей қосу
Тікелей қосуға арналған Grundfos электр қозғалтқыштарын
қосу төмендегі 24-суреттегі кестеде келтірілген нұсқауларға
сәйкес орындалады�
Қорек
желісі
Кабель/қосылым
4 және 6 дюймді Grundfos
электр қозғалтқыштары
PE PE (Сары/жасыл)
L1 U (Қоңыр)
L2 V (Қара)
L3 W (Сұр)
9.7.1 Айналым бағытын тексеру бөлімінде сипатталған
тәсілдерімен айналым бағытын тексеру�
Русский (RU)
15
8.7 Подключение трёхфазных электродвигателей
Трёхфазные электродвигатели должны быть защищены. См.
раздел 8.2.2 Трёхфазные электродвигатели.
Для подключения электрооборудования через MP 204
следует изучить паспорт, руководство по монтажу и
эксплуатации на данное устройство.
При использовании стандартного защитного автомата
электрические подключения следует производить по схеме,
описанной далее.
8.7.1 Проверка направления вращения
При подключении насоса к сети электропитания необходимо
проверить направление вращения:
1. Включить насос и замерить объем воды и напор.
2. Выключить насос и поменять местами две фазы
электродвигателя.
3. Включить насос и замерить объем воды и напор.
4. Отключить насос.
5. Сравнить результаты. Правильным считается
подключение, дающее больший объём воды и более
высокий напор.
8.7.2 Электродвигатели Grundfos - прямой пуск
Подключение электродвигателей Grundfos для прямого пуска
показано в таблице ниже и на рис. 15.
Проверить направление вращения, как описано в разделе
8.7.1 Проверка направления вращения.
Рис. 15 Электродвигатели Grundfos - прямой пуск
Внимание
Рабочая часть насоса должна при
эксплуатации всегда оставаться
полностью погруженной в воду.
Питающая
сеть
Кабель/соединение
Электродвигатели Grundfos диаметром 4 и
6 дюймов
PE PE (жёлтый/зелёный)
L1 U (коричневый)
L2 V (чёрный)
L3 W (серый)
TM03 2099 3705
L1
PE WVU
PE
M
L3L2
3
24-сур. Grundfos электр қозғалтқыштары -тікелей қосылым
9.7.3 Grundfos электр қозғалтқыштары - «Жұлдыз
-үшбұрыш» сызбасы бойынша іске қосу
«Жұлдыз -үшбұрыш» сызбасы бойынша Grundfos электр
қозғалтқыштарын іске қосу 24-суретте көрсетілген төмендегі
кестеде келтірілген нұсқауларға сәйкес орындалады�
Қосылым
6 дюймді Grundfos электр
қозғалтқыштары
PE Сары/жасыл
U1 Қоңыр
V1 Қара
W1 Сұр
W2 Қоңыр
U2 Қара
V2 Сұр
9.7.1 Айналым бағытын тексеру бөлімінде сипатталған
тәсілдерімен жүзеге асыруының айналым бағытын тексеру�
Русский (RU)
16
8.7.3 Электродвигатели Grundfos - пуск по схеме
"звезда-треугольник"
Подключение электродвигателей Grundfos для пуска по схеме
"звезда-треугольник" показано в таблице ниже и на рис. 16.
Проверить направление вращения, как описано в разделе
8.7.1 Проверка направления вращения.
Рис. 16 Электродвигатели Grundfos для пуска по схеме
"звезда-треугольник"
Если требуется прямой пуск, электродвигатель должен быть
подключен, как показано на рис. 17.
Рис. 17 Электродвигатели Grundfos для пуска по схеме
"звезда-треугольник" - прямого пуска
8.7.4 Подключение в случае отсутствия
маркировки/обозначения соединения на кабеле
(электродвигатели Franklin)
В том случае, если неизвестно, где отдельные жилы должны
подключаться к сети, для обеспечения правильного
направления вращения выполните следующее:
Электродвигатели для прямого пуска
Подключите насос к сети в соответствии с установленной
процедурой.
Проверить направление вращения, как описано в разделе
8.7.1 Проверка направления вращения.
Электродвигатели для пуска по схеме
"звезда-треугольник"
Определить обмотки с помощью омметра и обозначить
комплекты выводов для отдельных обмоток соответственно:
U1-U2, V1-V2, W1-W2. См. рис. 18.
Рис. 18 Неидентифицированная маркировка
кабеля/соединения - обмотка электродвигателя
для пуска по схеме "звезда-треугольник"
Если требуется пуск по схеме "звезда-треугольник", жилы
должны быть подключены, как показано на рис. 16.
Если требуется прямой пуск, жилы должны быть подключены,
как показано на рис. 17.
Проверить направление вращения, как описано в разделе
8.7.1 Проверка направления вращения.
8.7.5 Система плавного
пуска
Рекомендуется использовать только плавные пускатели,
которые регулируют напряжение на всех фазах. Такие
пускатели оснащены вспомогательным выключателем.
Время линейного нарастания: максимум 3 секунды.
Более подробную информацию Вы можете получить у
поставщика плавного пускателя или в компании Grundfos.
8.7.6 Эксплуатация с преобразователем частоты
Трёхфазные погружные электродвигатели MS можно
подключить к преобразователю частоты.
Допустимые диапазоны частот: 30-50 Гц и 30-60 Гц.
Время линейного нарастания: Максимум 3 секунды для пуска
и останова.
Преобразователь частоты в зависимости от его типа является
причиной повышенного шума при работе электродвигателя.
Кроме того, преобразователь частоты подвергает
электродвигатель вредному воздействию пиковых значений
напряжения. Этого можно избежать с помощью LC-фильтра,
который устанавливается между преобразователем частоты и
электродвигателем.
Для получения более подробной информации просим Вас
связаться с поставщиками частотных преобразователей или с
представительством компании Grundfos.
Соединение
Электродвигатели Grundfos
диаметром 6 дюймов
PE Жёлтый/зелёный
U1 Коричневый
V1 Чёрный
W1 Серый
W2 Коричневый
U2 Чёрный
V2 Серый
TM03 2100 3705TM03 2101 3705
L2L1
M
L3PE
W2 U2 V2
PE
U1 W1V1
3
L2L1
M
L3PE
W2 U2 V2
PE
U1 W1V1
3
TM00 1367 5092
Указание
Для осуществления контроля температуры
в электродвигателях рекомендуется
установить датчик Pt100/Pt1000 с реле
PR5714 или CU220 (50 Гц).
25-сур. «Жұлдыз -үшбұрыш» сызбасы бойынша іске
қосуға арналған Grundfos электр қозғалтқыштары
Егер тікелей қосылу талап етілетін болса, электр
қозғалтқышы 26-суретте көрсетілгендей қосылуы керек�

Содержание

Похожие устройства

Скачать
