10. Ввод в эксплуатацию
Все изделия проходят приемо-сдаточные испытания на
заводе-изготовителе� Дополнительные испытания на месте
установки не требуются�
Если насос правильно установлен на месте эксплуатации и
полностью погружен в рабочую среду, нужно произвести его
пуск с закрытой задвижкой примерно на 1/3 от максимального
проходного сечения�
Проверка направления вращения осуществляется способом,
описанным в разделе 9.7.1 Проверка направления вращения�
Если в воде есть примеси, задвижку следует открывать
постепенно по мере очищения воды� Насос должен работать
до тех пор, пока не пойдет чистая вода� В противном случае
возможно повреждение его деталей или засорение запорного
клапана�
По мере открытия задвижки необходимо проверять снижение
уровня воды, чтобы убедиться, что насос остается в
погруженном состоянии�
Динамический уровень воды всегда должен находиться выше
глубины монтажа насоса� См� раздел 8.2 Установка на
месте эксплуатации�
Русский (RU)
19
10. Пуск и эксплуатация
10.1 Ввод в эксплуатацию
Если насос подсоединён правильно и погружен в
перекачиваемую жидкость, нужно произвести его пуск с
закрытой задвижкой примерно на 1/3 от максимального
объема воды.
Проверить направление вращения, как описано в разделе
8.7.1 Проверка направления вращения.
Если в воде есть примеси, задвижку следует открывать
постепенно по мере очищения воды. Насос должен работать
до тех пор, пока вода полностью не очистится. В противном
случае возможно засорение деталей и обратного клапана
насоса.
По мере открытия клапана необходимо проверять снижение
уровня воды, чтобы убедиться, что рабочая часть насоса
всегда будет погружена в воду.
Динамический уровень воды всегда должен находиться выше
рабочего уровня насоса. См. раздел 7.2 Установка на месте
эксплуатации и рис. 24.

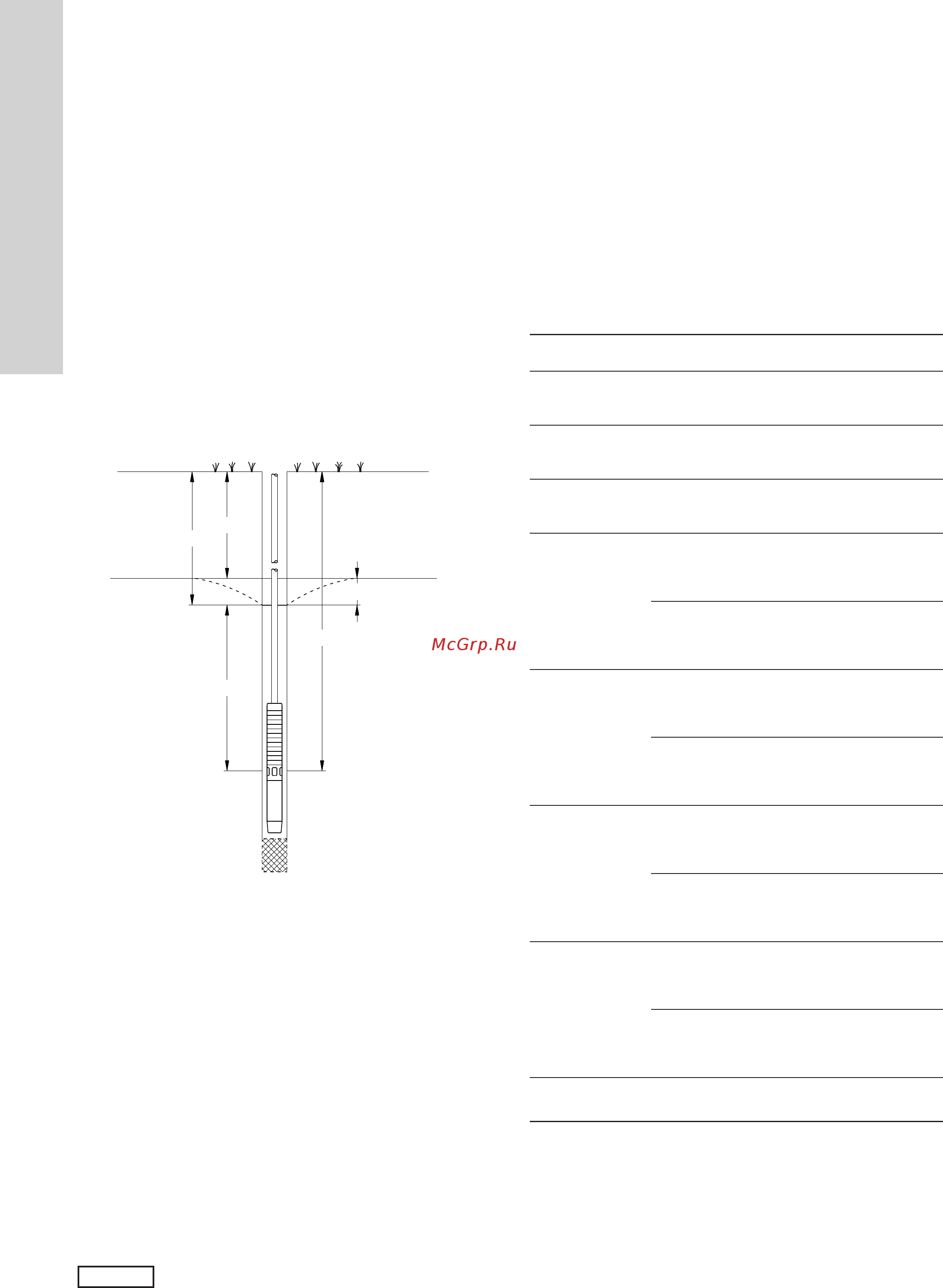

Рис. 24 Сравнение различных уровней воды
L1: Минимальная монтажная глубина относительно
динамического уровня воды. Рекомендуется минимум 1
метр.
L2: Глубина до динамического уровня воды.
L3: Глубина до статического уровня воды.
L4: Снижение уровня. Это разница между динамическим и
статическим уровнями воды.
L5: Монтажная глубина.
Если насос рассчитан на перекачивание воды большего
объема, чем способна выработать скважина, рекомендуется
установить блок защиты электродвигателя MP 204
производства Grundfos или устройство иного типа для
защиты от "сухого" хода.
Если электроды контроля уровня воды или реле уровня не
установлены, вода может попасть в рабочую часть насоса и,
как
следствие, в насос попадет воздух.
10.2 Эксплуатация
10.2.1 Минимальный расход
Для обеспечения необходимого охлаждения двигателя
установка насоса должна быть достаточно высокой, чтобы
обеспечить соответствие требованиям охлаждения,
описанным в разделе 7.4 Температура перекачиваемой
жидкости/охлаждения.
10.2.2 Частота включений
11. Сервис и техническое обслуживание
Все насосы легко ремонтируются.
Комплекты запчастей и сервисные инструменты можно
заказать в Grundfos.
Ремонт насосов выполняется в сервисном центре Grundfos.
Если возникает необходимость в проведении ремонта, нужно
обязательно до отправки насоса в сервисный центр компании
Grundfos передать туда информацию о рабочей жидкости и т.
п. В противном случае Grundfos может отказаться принять
насос.
Возможные расходы, связанные с возвратом насоса на
фирму, несет заказчик.
TM00 1041 3695
Внимание
Продолжительная эксплуатация с водой,
включающей воздух, может привести к
повреждению насоса и стать причиной
недостаточного охлаждения
электродвигателя.
L2
L3
L1
L5
L4
Тип
электро-двигателя
Кол-во запусков
MS 402
Минимум 1 в год.
Максимум 100 в час.
Максимум 300 в день.
MS 4000
Минимум 1 в год.
Максимум 100 в час.
Максимум 300 в день.
MS 6000
Минимум 1 в год.
Максимум 30 в час.
Максимум 300 в день.
MMS6
PVC
обмотки
Минимум 1 в год.
Максимум 3 в час.
Максимум 40 в день.
PE/PA
обмотки
Минимум 1 в год.
Максимум 10 в час.
Максимум 70 в день.
MMS 8000
Минимум 1 в год.
Максимум 10 в час.
Максимум 240 в день.
MMS 10000
Минимум 1 в год.
Максимум 8 в час.
Максимум 190 в день.
MMS 12000
Минимум 1 в год.
Максимум 5 в час.
Максимум 120 в день.
Franklin
Минимум 1 в год.
Максимум 100 в день.
Предупреждение
Если насос использовался для перекачивания
токсичных или отравляющих жидкостей, то
такой насос классифицируется как
загрязнённый.
Рис. 28 Сравнение различных уровней воды
L1: Минимальная монтажная глубина относительно
динамического уровня воды� Рекомендована не менее 1 м�
L2: Глубина динамического уровня воды�
L3: Глубина статического уровня воды�
L4: Снижение уровня� Это разница между динамическим и
статическим уровнями воды�
L5: Монтажная глубина�
Если насос при своей максимальной производительности
способен подать объем воды больший, чем способна
выработать скважина, рекомендуется установить блок
защиты электродвигателя MP 204 производства Grundfos или
устройство иного типа для защиты от «сухого» хода�
Если защиту от работы насоса «всухую» не устанавливать,
то уровень воды может опуститься ниже той части насоса, в
которой находится его всасывающая полость и, как
следствие этого, насос начнет подсасывать воздух�
Внимание
Продолжительная эксплуатация с водой,
включающей воздух, может привести к
повреждению насоса и стать причиной
недостаточного охлаждения
электродвигателя.
11. Эксплуатация
Рабочая часть насоса должна при эксплуатации всегда
оставаться полностью погруженной в жидкость�
Условия эксплуатации приведены в резделе 15. Технические
данные�
11.1 Минимальный расход
Для обеспечения необходимого охлаждения
электродвигателя, производительность насоса при
регулировании никогда не должна опускаться ниже того
значения, при котором обеспечивается выполнение
требований раздела 15.2 Температура перекачиваемой
жидкости/охлаждающей жидкости�
11.2 Частота включений
Тип
электродвигателя
Кол-во запусков
MS 402
Минимум 1 в год�
Максимум 100 в час�
Максимум 300 в день�
MS 4000
Минимум 1 в год�
Максимум 100 в час�
Максимум 300 в день�
MS 6000
Минимум 1 в год�
Максимум 30 в час�
Максимум 300 в день�
MMS6
PVC
обмотки
Минимум 1 в год�
Максимум 3 в час�
Максимум 40 в день�
PE/PA
обмотки
Минимум 1 в год�
Максимум 10 в час�
Максимум 70 в день�
MMS 8000
PVC
обмотки
Рекомендуется минимум 1 в год�
Максимум 3 в час�
Максимум 30 в день�
PE/PA
обмотки
Рекомендуется минимум 1 в год�
Максимум 8 в час�
Максимум 60 в день�
MMS 10000
PVC
обмотки
Рекомендуется минимум 1 в год�
Максимум 2 в час�
Максимум 20 в день�
PE/PA
обмотки
Рекомендуется минимум 1 в год�
Максимум 6 в час�
Максимум 50 в день�
MMS 12000
PVC
обмотки
Рекомендуется минимум 1 в год�
Максимум 2 в час�
Максимум 15 в день�
PE/PA
обмотки
Рекомендуется минимум 1 в год�
Максимум 5 в час�
Максимум 40 в день�
Franklin
Минимум 1 в год�
Максимум 100 в день�
Изделие не требует настройки�
