22
FUNKTIONSBESKRIVNING
FÖRSIKTIGT!
• Se alltid till att maskinen är avstängd och
batterikassetten borttagen innan du justerar eller
kontrollerar maskinens funktioner.
Montera eller demontera batterikassetten
FÖRSIKTIGT!
• Håll stadigt i maskinen och batterikassetten
när du installerar eller tar bort batterikassetten.
Om du inte håller stadigt i maskinen och
batterikassetten kan de halka ur dina händer och
skadas samt orsaka personskada.
Fig.1
• Stäng alltid av maskinen innan du sätter i eller tar
ut batterikassetten.
• För att ta loss batterikassetten drar du av den från
maskinen samtidigt som du trycker på
skjutknappen på kassettens framsida.
• För att montera batterikassetten riktar du in tungan
mot spåret i höljet och trycker sedan
batterikassetten på plats. Tryck alltid in den hela
vägen tills den låser fast med ett klick. Om du kan
se den röda delen på knappens ovansida är den
inte riktigt låst. Skjut in den helt tills den röda delen
inte längre syns. I annat fall kan batterikassetten
lossna oväntat från maskinen och skada dig eller
någon annan.
•
Ta inte i för hårt när du sätter fast batterikassetten.
Om kassetten inte lätt glider på plats är den felinsatt.
Avtryckarens funktion
FÖRSIKTIGT!
• Innan du sätter i batterikassetten i maskinen ska
du kontrollera att avtryckaren fungerar och återgår
till läget "OFF" när du släpper den.
Fig.2
Säkerhetsknappens funktion är att förhindra att
avtryckaren oavsiktligt trycks in.
För att starta maskinen trycker du först in
säkerhetsknappen och sedan trycker du in avtryckaren.
Släpp avtryckaren för att stoppa maskinen.
Kontrollering av kedjebroms
OBS!
• Om kedjesågen inte startar måste kedjebromsen
lossas. Dra det främre handskyddet bakåt tills du
känner att det fastnar i rätt läge.
Håll kedjesågen med båda händerna när du startar den.
Håll det övre handtaget med höger hand och det främre
handtaget med vänster hand. Svärdet och kedjan får
inte vara i kontakt med något.
Tryck in startspärren och tryck sedan på avtryckaren.
Sågen startar omedelbart.
Fig.3
Tryck det främre handskyddet framåt med baksidan av
handen. Kedjan ska stanna omedelbart.
FÖRSIKTIGT!
• Om kedjan inte stannar omedelbart när du
kontrollerar denna funktion får sågen inte
användas under några omständigheter. Kontakta
en MAKITA-verkstad för reparation.
Kontrollering av tröghetsbroms
Starta kedjesågen.
Släpp avtryckaren helt. Kedjan måste stanna helt inom
en sekund.
FÖRSIKTIGT!
•
Om sågkedjan inte stannar inom en sekund när du
kontrollerar denna funktion får sågen inte användas.
Kontakta en MAKITA-verkstad för reparation.
Justering av kedjesmörjningen
Fig.4
Du kan justera matningshastigheten för oljepumpen med
justeringsskruven. Oljemängden kan justeras med en
universalnyckel.

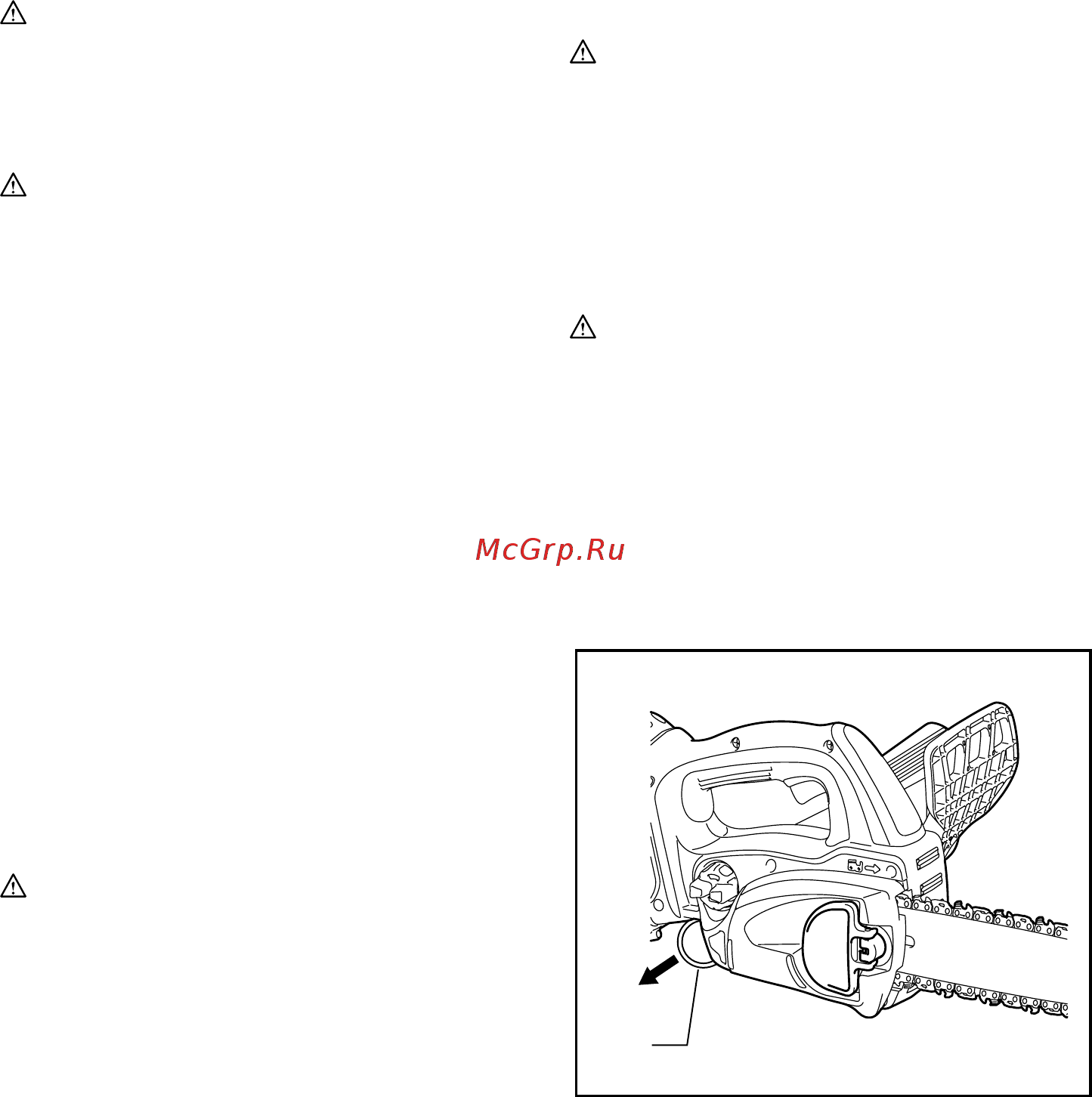

Karbinhake (fästpunkt för rep)
1
011458
Karbinhaken (fästpunkt för rep) är till för upphängning av
maskinen. Dra ut karbinhaken och fäst den med ett rep
innan du använder den.
Skyddssystem för batteri
Maskinen är utrustad med ett skyddssystem, vilket
automatiskt bryter den utgående strömmen för att
förlänga maskinens livslängd.
Maskinen kan stanna under användningen när
maskinen och/eller batteriet hamnar i följande situation.
Detta orsakas av att skyddssystemet aktiveras och
betyder inte att det är problem med maskinen.
1. Karbinhake (fästpunkt för rep)
