51
ketjun useaan kertaan, teroituta se MAKITAn
valtuutetussa huoltokorjaamossa.
Viila ja viilan opaste
− Käytä teräketjun teroitukseen pyöreää erikoisviilaa
(lisävaruste), jonka halkaisija on 4 mm.
Tavanomaiset pyöreät viilat eivät sovi tähän
tarkoitukseen.
1
2
011075
− Viila saa ottaa materiaaliin vain eteenpäin
suuntautuvalla vedolla. Nosta viila irti materiaalista
paluuvedolla.
− Teroita lyhyin leikkuuhammas ensimmäiseksi.
Tämän hampaan pituutta käytetään sitten
teräketjun muiden hampaiden mittana.

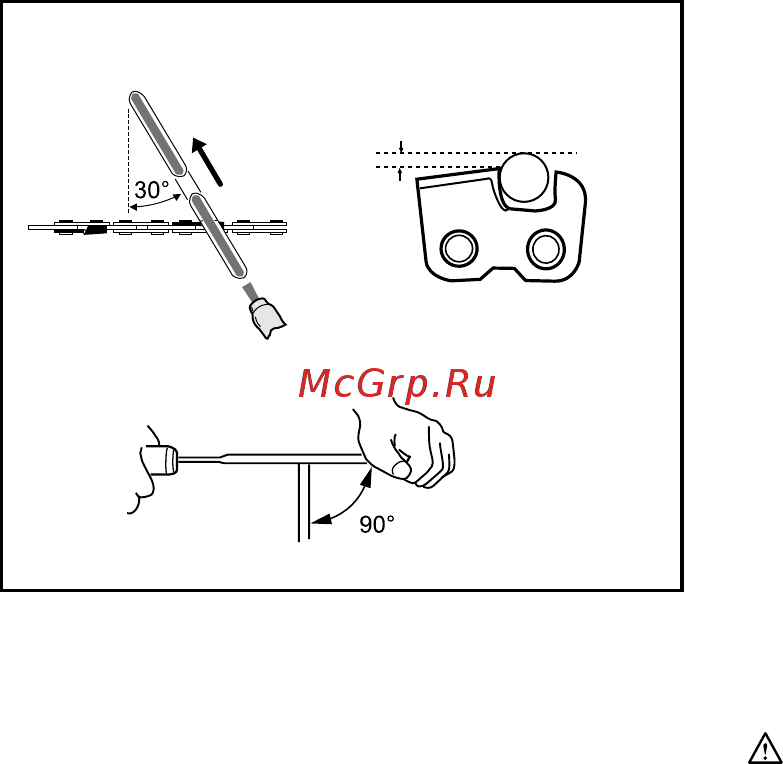

− Ohjaa viilaa kuvan osoittamalla tavalla.
− Viilan ohjaaminen helpottuu, jos käytetään
viilaohjainta (lisävaruste). Oikea 30° teroituskulma
on merkitty viilaohjaimeen (kohdista merkinnät niin,
että ne ovat yksisuuntaisia teräketjun kanssa).
Ohjain rajoittaa myös tunkeumasyvyyden oikeaksi
(4/5 viilan halkaisijasta).
Ohjaa viilaa kuvan osoittamalla tavalla.
− Teroituksen jälkeen tarkista
syvyydensäätöhampaan korkeus
ketjunmittaustyökalulla (lisävaruste).
Kuva33
− Poista kaikki, myös aivan vähäinen ulkoneva aines
erikoislattaviilalla (lisävaruste).
− Pyöristä syvyydensäätöhampaan etuosa
uudelleen.
− Puhdista teräketju pölystä ja pirstaleista, kun olet
säätänyt syvyydensäätöhampaiden korkeudet.
Terälevyn puhdistus
Kuva34
Lastut ja sahanpuru kerääntyvät terälevyuraan, tukkivat
sen ja heikentävät öljyn virtauksen. Puhdista saha aina
lastuista ja sahanpuruista sahan teroituksen tai
ketjunvaihdon yhteydessä.
Öljynpäästöaukon puhdistus
Öljynpäästöaukkoon saattaa kerääntyä käytön aikana
hienojakoista pölyä tai muita hiukkasia.
Öljynpäästöaukkoon kerääntynyt hienojakoinen pöly tai
muut hiukkaset saattavat heikentää ulosvirtausta, jolloin
sahan voitelu voi olla riittämätöntä.
Jos terälevyn kärkeen ei tule riittävästi öljyä, puhdista
öljynpäästöaukko seuraavasti.
Poista akku työkalusta.
Poista hammaspyörän kansi ja ketju työkalusta.
(Ks.osaa "Ketjun kiinnitys ja irrotus".)
Kuva35
Poista hienojakoinen pöly tai hiukkaset ohutvartisella
tasapääruuvitaltalla tai vastaavalla.
Kiinnitä akku ketjusahaan.
Kuva36
Vedä liipasinkytkimestä, jotta kerääntynyt pöly tai muut
hiukkaset voisivat virrata pois öljynpäästöaukosta
ketjuöljyn vapauttaen.
Poista akku työkalusta.
Asenna uudelleen hammaspyörän kansi ja ketju
työkaluun.
Hammaspyörän vaihtaminen
Ennen uuden ketjun kiinnitystä tarkista hammaspyörän
kunto.
Kuva37
HUOMIO:
• Kulunut hammaspyörä vahingoittaa uutta ketjua.
Tässä tapauksessa vaihda kulunut hammaspyörä.
Hammaspyörä tulee asentaa siten, että se on
kuvan mukaisessa asennossa.
Kuva38
Vaihda myös lukitusrengas hammaspyörän vaihdon
yhteydessä.
Hiiliharjojen vaihtaminen
Kuva39
Irrota ja tarkista hiiliharjat säännöllisesti. Vaihda uusiin,
kun ne ovat kuluneet rajamerkkiin saakka. Pidä
hiiliharjat puhtaina ja vapaina liukumaan pitimissään.
Molemmat hiiliharjat on vaihdettava samalla kertaa.
Käytä vain keskenään samanlaisia hiiliharjoja.
Kuva40
Irrota hiiliharjat kannet ruuvitaltalla. Poista kuluneet
hiiliharjat, aseta uudet harjahiilet paikalleen ja kiinnitä
hiiliharjojen kansi paikalleen.
Ketjusahan säilytys
Puhdista ketjusaha ennen säilytystä. Poista kaikki lastut
ja sahanpurut ketjusahasta hammaspyörän suojuksen
poistamisen jälkeen. Kun olet puhdistanut sahan, käytä
sitä ilman kuormaa, jotta öljy levittyy terälevyyn ja
ketjuun.
Aseta teräsuojus paikalleen.
1. Viilan eteenpäin suuntauva työntö
2. 1/5 viilan halkaisijasta
