83
kaitsesüsteem.
• Tööriista ülekoormus:
sellisel juhul vabastage käivitusnupp ja
kõrvaldage ülekoormuse põhjused ning
käivitamiseks vajutage uuesti käivitusnuppu.
Kui tööriist ei hakka tööle ka pärast
käivitusnupule vajutamist, on akutoite
automaatseiskamine ikka veel aktiivne.
Laadige akukassetti enne kasutamist.
• Kui aku võimsus väheneb:
laadige akukassetti.

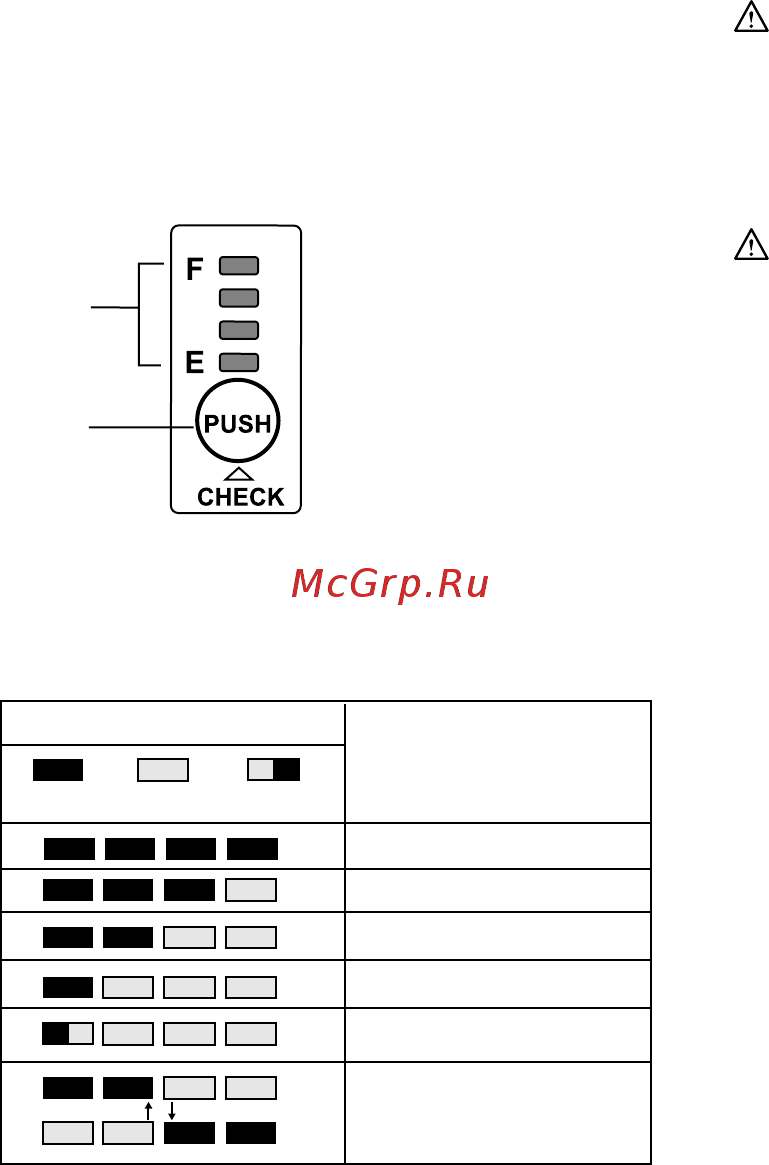

Aku järelejäänud mahtuvuse indikaator (ainult
akuga BL3622A mudelite puhul)
Aku BL3622A on varustatud järelejäänud mahtuvuse
indikaatoriga.
1
2
011715
Aku järelejäänud mahtuvuse kontrollimiseks vajutage
KONTROLLIMISE nupule. Indikaatori lambid süttivad
seejärel umbes kolmeks sekundiks.
Indikaatori lambid
Põleb
Välja lülitatud
Vilgub
EF
Järelejäänud mahtuvus
70% kuni 100%
45% kuni 70%
20% kuni 45%
0% kuni 20%
Laadige akut.
Aku võib olla rikkis.
011713
•
Kui ainult kõige alumine märgutuli („E“ kõrval)
vilgub või juhul, kui ükski märgutuledest ei põle, on
aku laeng vähenenud tasemeni, mis ei võimalda
niidukil töötada. Sellisel juhul tuleb akut laadida või
vahetada see laetud aku vastu.
• Kui pärast laadimise lõpetamist ei põle kaks või
rohkem indikaatori lampi, on aku jõudnud oma
tööea lõppu.
• Kui kaks ülemist või kaks alumist indikaatori lampi
süttivad vaheldumisi, võib aku olla rikkis. Pöörduge
oma kohaliku Makita volitatud teeninduskeskuse
poole.
MÄRKUS:
• Tööriista kasutamise ajal või kohe pärast selle
kasutamist võib näidatud mahtuvus olla tegelikust
tasemest madalam.
• Näidatud mahtuvus võib veidi erineda tegelikust
mahtuvusest olenevalt kasutustingimustest ja
ümbritseva keskkonna temperatuurist.
KOKKUPANEK
HOIATUS:
• Kandke alati hoolt selle eest, et tööriist oleks enne
igasuguseid hooldustöid välja lülitatud ja
akukassett eemaldatud.
Saeketi paigaldamine või eemaldamine
HOIATUS:
• Kandke alati hoolt selle eest, et tööriist oleks enne
saeketi paigaldamist või eemaldamist välja lülitatud
ja akukassett eemaldatud.
• Saeketi paigaldamisel või eemaldamisel kandke
alati kindaid.
1. Saeketi eemaldamiseks libistage hooba kergelt
noole suunas, et seda saaks lukustusasendist
vabastada, ja liigutage hoob püstiasendisse, nagu
joonisel näidatud.
Joon.5
Joon.6
2. Vajutage hooba ning keerake seda all hoides
mutri lõdvendamiseks vastupäeva, kuni ketiratta
kate lahti tuleb. (Hoova sissevajutamisel
sobitatakse hoob mutrisse.)
3. Saeketi pingest vabastamiseks keerake
regulaatorketast vastupäeva.
4. Eemaldage ketiratta kate.
5. Eemaldage kettsaelt saekett ja juhtlatt.
6. Saeketi paigaldamiseks asetage selle üks ots
juhtlati tippu ja teine ots ketiratta ümber.
Joon.7
Antud juhul sobitage saekett joonisel näidatud moel,
kuna see pöörleb noolega tähistatud suunas.
7. Asetage juhtlatt ettenähtud kohale.
8. Reguleerimistihvti noole suunas libistamiseks
keerake regulaatorketast vastupäeva.
Joon.8
9.
Paigaldage ketiratas saeketile nii, et
reguleerimistihvt paikneks juhtlati väikeses augus.
Joon.9
10. Suruge hoob sisse ja hoides seda allavajutatuna
keerake see mutri pingutamiseks päripäeva
lõpuni. Seejärel tehke ligikaudu veerand pööret
vastupäeva, et mutrit pisut lõdvendada.
Joon.10
1. Indikaatori
lambid
2.
KONTROLLIMISE
nupp
