Kurzschlussgefahr, Brandgefahr
Kabel können versehentlich aus dem
Verstärker gerissen werden. Verstärker
können durch Druck oder einwirken von
Flüssigkeiten kurzgeschlossen werden.
Nicht abgesicherte Kabel können bei
mechanischer Einwirkung (Unfall,
Transportgut etc.) beschädigt werden.
Unfallgefahr
Verstärker können bei unsachgemäßer
Befestigung unter dem Sitz in die Pedale
rutschen. Verstärker können hohe
Lautstärken reproduzieren, die vom
Verkehrsgeschehen ablenken. Behördliche
Einsatzfahrzeuge können dadurch ggf.
nicht wahrgenommen werden.
ETON übernimmt keine Haftung für
unmittelbare oder mittelbare Schäden, die
durch unsachgemäßen Handhabung oder
Nichtbeachtung der Sicherheitshinweise
entstanden sind.
Des Weiteren übernimmt ETON keine
Folgekosten oder Gewährleistung die nicht
zweifelsfrei durch den Betrieb seiner
Produkte entstanden sind und bei sorg-
fältiger Handhabung vermeidbar gewesen
wären, oder nicht dem Hersteller rechtzeitig
angezeigt wurden. Dies betrifft vor allem
Schäden am Powermanagementsystem
und Audiosystem des Fahrzeugs.

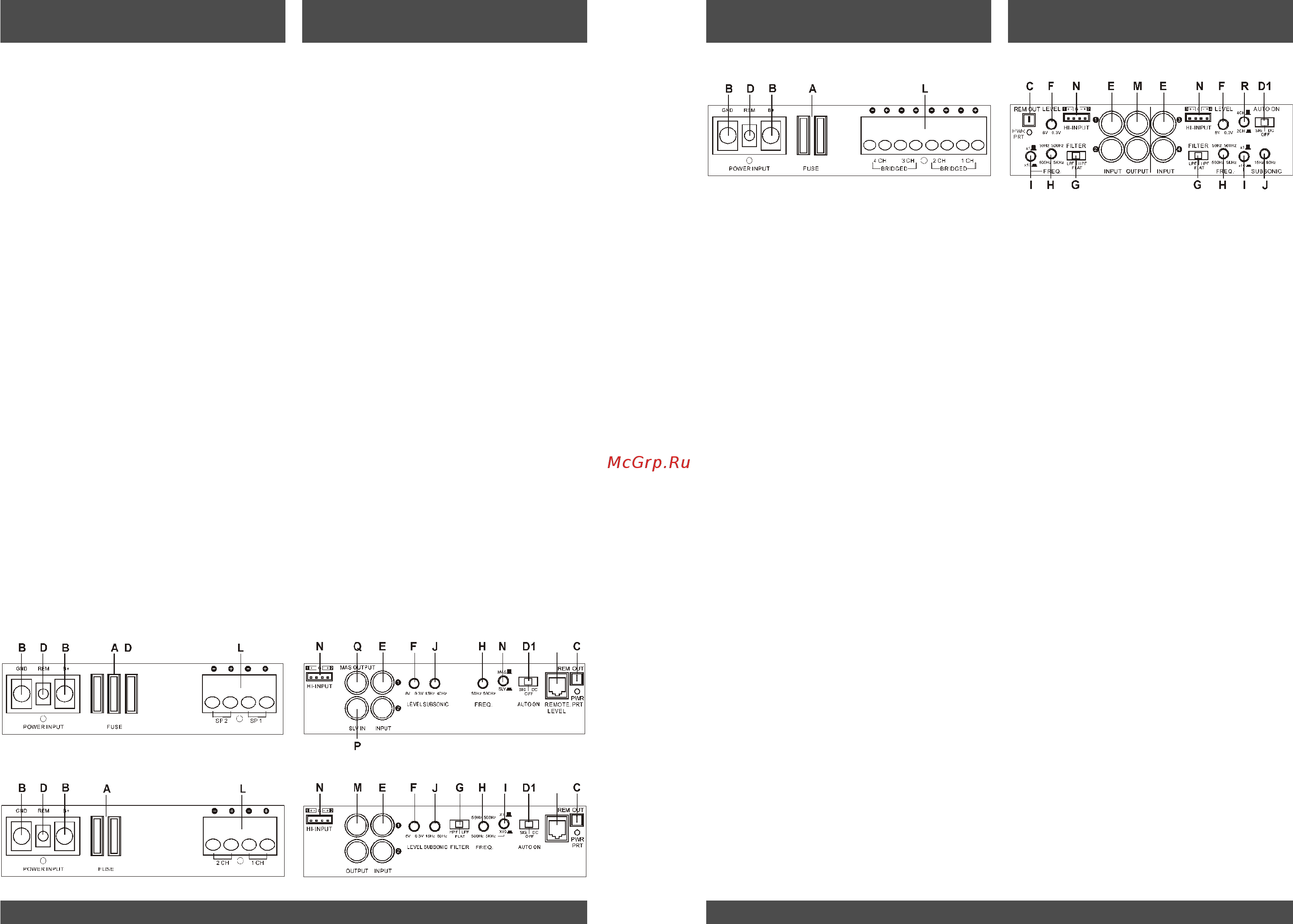

A: Hauptsicherung: Sollte diese
Sicherung auslösen, müssen Sie vor
erneuern der Sicherung die Ursache
feststellen. Kontaktieren Sie im
Zweifelsfall Ihren Fachhändler.
Erneuern Sie die Sicherung nie durch
eine Sicherung mit höherem
Absicherungswert
B: Stromanschlüsse: Zum Anschluss der
Plus- und Minusspannungsversorgung
sowie für die Einschaltspannung.
GND/ +12V: Minus/ Masse- und
Plusanschluss
C: REM: +12V Ausgang.
Die Endstufe stellt hier eine +12V
Schaltspannung für weitere Geräte zur
Verfügung falls sie automatisch über die
Radiolautsprecherausgänge ein-
schaltet. Dies erfolgt nur wenn das
angeschlossene Radio über so
genannte Brückenendstufen verfügt
D: REM: +12V Schaltplus Eingang. Die
Endstufe wird vom Radio über diese
Leitung eingeschaltet falls der
Signaleingang über Cinchleitungen
oder über einen nicht gebrückten High
Level Eingang vom Radio erfolgt
D1: Auto turn on Wahlschalter: Über
diesen Schalter lässt sich das
Messverfahren auswählen, wodurch
der Verstärker automatisch einschaltet.
DC = Der Verstärker detektiert die
Gleichspannung, welche bei den
meisten Radios zwischen der Plus- und
Minusleitung der Lautsprecher anliegt.
(Je nach Fahrzeugmodell ist es
möglich, dass der Verstärker bis zum
Опасность короткого
замыкания или пожара
Провода могут быть извлечены из усилителя
по ошибке. В усилителе может возникнуть
короткое замыкание под воздействием
внешнего давления или попадания в него
жидкости. Провода, не защищенные
предохранителем, могут быть повреждены
вследствие механического воздействия (при
аварии, транспортировке и т.д.).
Опасность несчастного случая
Ненадлежащим образом закрепленные под
сиденьем усилители могут попасть под
педали. Усилители могут производить
высокий уровень звука, способный отвлечь
внимание от ситуации на дороге. В
результате этого могут быть не замечены
служебные автомашины со спецсигналами.
Компания ETON не несет какой-либо
ответственности за прямые или косвенные
убытки, которые могут быть вызваны
неправильным обращением с усилителями
или несоблюдением инструкций по технике
безопасности.
Кроме того, компания ETON не несет
никаких дополнительных расходов и не
предоставляет каких-либо гарантий
относительно случаев, которые не были
напрямую связаны с ее продукцией и
которых можно было избежать при
надлежащем обращении с изделием или о
которых не было вовремя сообщено
производителю. В первую очередь это
касается повреждений системы управления
питанием и аудиосистемы автомобиля.
A: Предохранитель системы
питания: В случае перегорания
предохранителя в первую очередь
необходимо выявить причину. При
возникновении сомнений необходимо
обратиться к Вашему дилеру.
Никогда не устанавливайте взамен
сгоревшего новый предохранитель с
большим номиналом, чем оригинальный.
B: Клеммы разъемов питания:
B
+ для подключения питания +12 Вольт,
GND для заземления
C: REM: +12В выход:
Усилитель обеспечивает напряжение +
12В для других устройств, если он
включается автоматически через выходы
радиодинамиков. Это происходит только
тогда, когда радиоприемник оборудован
мостовой выходной схемой
(большинство современных устройств).
D
: REM - для управляющего провода
+12 В.
D
1: Переключатель автоматического
включения:
В положении SENS включение
усилителя осуществляется при
наличии сигнала в межблочном
кабеле. При отсутствии сигнала в
течение некоторого времени (пауза
между треками или очень тихий
момент музыкального произведения)
усилитель может выключиться. В
положении DC усилитель включается по
напряжению +5 Вольт на выходах
головного устройства (большинство
современных ГУ).
В положении OFF усилитель включается
только проводом REM с головного
устройства.
Sicherheitshinweise Designcharaktristik
Техника безопасности Особенности конструкции
7 87
ECS 1200.1
ECS 500.4
ECS 300.2
