Эксплуатация
1615

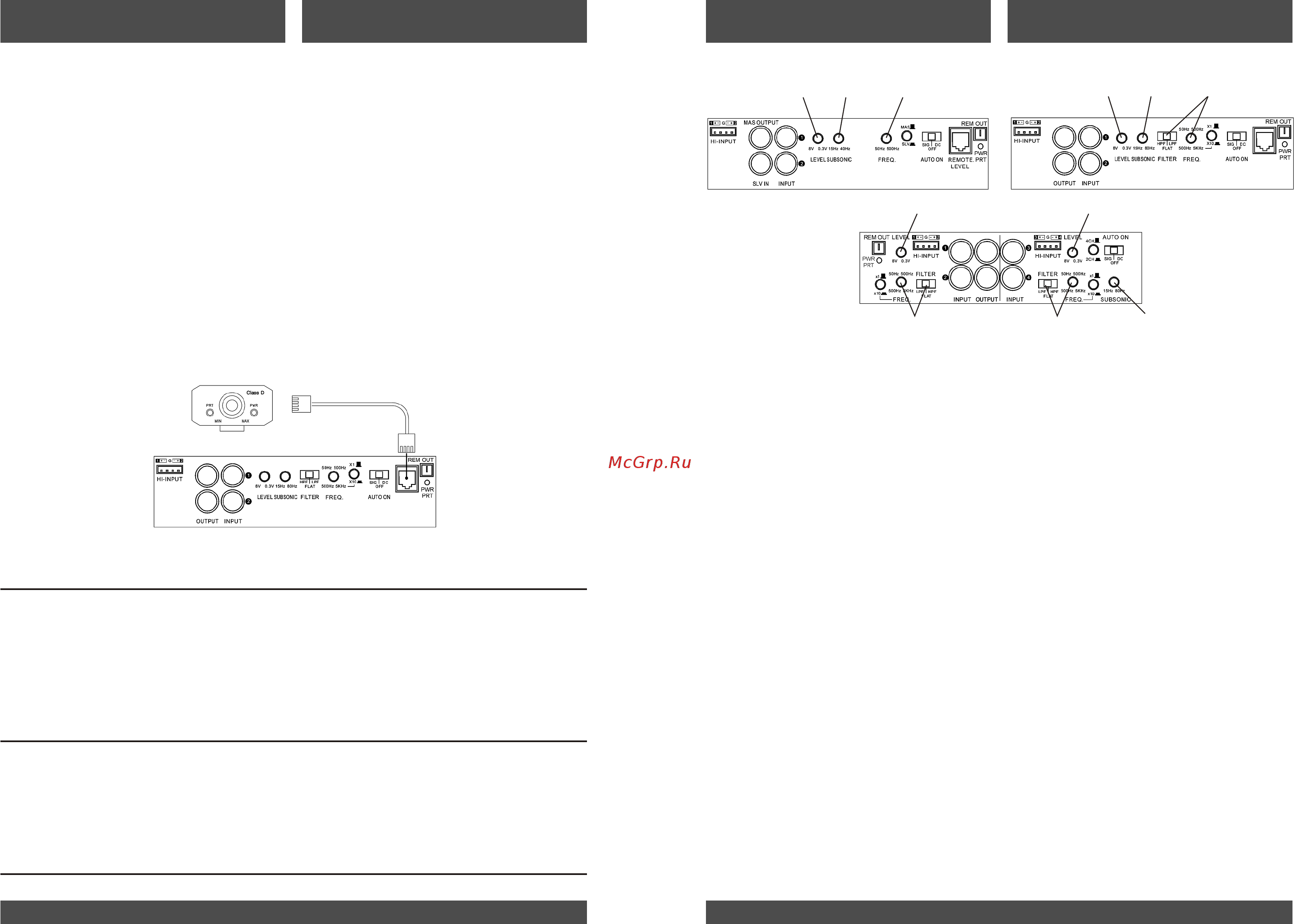

Externe Lautstärkeregler
1. Eine Stelle unter dem Armaturenbrett
oder nahe der Mittelkonsole wählen, die
leichten Zugriff auf die Fernbedienung
erlaubt.
2. Mit den beiliegenden Schrauben die
Befestigungsklemme mit den Spitzen
nach hinten einbauen.
3. Das Kabel für die Fernbedienung
verlegen und sowohl an der Fernbe-
dienung, als auch am Verstärker
anschließen.
4. Die Fernbedienung in die Befestigungs-
klemme schieben bis sie einrastet
Staggered Power (Modell ECS 500.4)
Zwei getrennt arbeitende Netzteile mit
ebenfalls getrennten Ausgangsstufen für
die Front- und Rear-Kanäle erzeugen
entsprechende Ausgangsleistungen, dort
wo sie benötigt werden. Bei Modell ECS
500.4 sind effektiv zwei Verstärker in einem
Gehäuse.
Staggered Power (Modell ECS 1200.1)
Kann durch den Parallelbetrieb Master-
Slave wie beschrieben erzeugt werden. Die
Leistungen erhöhen sich dadurch bei 4Ohm
auf: 1400W x1 bei 2Ohm auf: 2300W x1
LAUTSTÄRKE (LEVEL) EINSTELLEN
Drehen Sie den Levelregler auf die
niedrigste Verstärkung. Drehen Sie danach
die Lautstärke ihres Steuergerätes solange
hoch, bis erste Verzerrungen hörbar sind.
Drehen Sie nun den Levelregler so weit auf,
bis wiederum erste leichte Verzerrungen
hörbar sind und drehen ihn dann zurück, bis
keine Verzerrungen mehr hörbar sind.
HINWEIS: Detaillierte Informationen zum
Einstellungsverfahren erhalten Sie vom
ETON Fachhändler.
CROSSOVER EINSTELLEN (X-OVER)
Nur bei Modell ECS 1200.1
Den Filter-Regler auf niedrigste Stellung
drehen. Während das System bei normaler
Lautstärke läuft, den Filter-Regler langsam
aufdrehen bis das gewünschte
Klangergebnis erreicht ist.
Alle weiteren Modelle
Zur Wahl des High Pass-Modus den
Schalter am Verstärker in die HPF-Position
bringen. Dadurch werden Frequenzen
oberhalb des Grenzpunkts durchgelassen
(kann zwischen 50Hz und 500Hz; bzw.
500Hz und 5000Hz eingestellt werden).
Zur Wahl des All Pass-Modus den Schalter
am Verstärker in die FLAT-Position bringen.
Dadurch wird eine Anpassung der
Frequenzweiche verhindert und alle
Дистанционный регулятор баса
Монтаж и установка
1. Найдите место либо под приборной
панелью, либо вблизи центральной
консоли, для того чтобы иметь легкий
доступ к регулятору.
2. 2. Используя имеющийся в комплекте
поставки винт, установите крепежный
зажим так, чтобы вкладки были
направлены к задней части.
3. 3. Проложите кабель для дистанционного
управления и подключите к пульту.
4. 4. Вставьте пульт дистанционного
управления в блок зажима так, чтобы он
встал на место.
Staggered Power (Model ECS 500.4): Two
separate power supplies with two separate
output sections for the front and rear
channels. In essence, it is two completely
amplifiers sharing the same chassis. More
power is created on the rear channels to
allow the performance to be delivered
where it is needed most.
Staggered Power (Model ECS 1200.1):
The Mono Block handling subwoofer
speakers sometimes need more power. The
following RMS power can be achieved by
strapped two amplifiers @ 14.4 V:
4Ohm load per channel: 1400W x1
2Ohm load per channel: 2300W x1
НАСТРОЙКА УРОВНЯ ЗВУКА
Для регулировки настройки уровня звука,
поставьте регуляторы входного уровня на
минимум.. Перемещайте регулятор громкости
источника звука вверх до тех пор, пока не
появится искажение звука, а затем
переместите его немного вниз, пока
искажения не исчезнут. В большинстве
случаев это будет около двух третей ходя
регулятора. Затем увеличивайте входной
уровень усилителя , пока снова не появится
искажение, а затем верните его обратно вниз,
пока искажение не исчезнет.
ПРИМЕЧАНИЕ: Для более подробной
информации о процедуре настройки,
обратитесь в службу технической поддержки
Компании ETON .
Р
ЕГУЛИРОВКА кроссовера (X-OVER)
Только для модели ECS 1200.1.
Поверните регулятор кроссовера вниз. При
играющей системе на нормальном уровне
прослушивания медленно поверните
регулятор кроссовера вверх до тех пор, пока
не будет достигнута нужная точка раздела.
Все остальные модели
Установка переключателя в положение HPF
переводит усилитель в режим верхних частот,
что позволяет воспроизводить частоты,
расположенные выше точки отсечки,
регулируемые в пределах от 50 Гц до 500 Гц
или от 500 Гц до 5000 Гц.
Установка переключателя в положение FLAT
переводит усилитель в режим
воспроизведения всего диапазона частот
Betrieb
Установка
Crossover
Crossover
Crossover Crossover
Subsonic
Subsonic
Subsonic
Lautstärke
Level
Lautstärke
Level
Lautstärke
Level
Lautstärke
Level
ECS 1200.1
ECS 500.4
ECS 300.2
Einbau
