17 18
Эксплуатация Эксплуатация
Frequenzen werden durchgelassen.
Zur Wahl des Low Pass-Modus den
Schalter am Verstärker in die LPF-Position
bringen. Dadurch werden Frequenzen
unterhalb des Grenzpunkts durchgelassen
(kann zwischen 50Hz und 500Hz; bzw.
500Hz und 5000Hz eingestellt werden).
Den Filter-Regler auf niedrigste Stellung
drehen. Während das System bei normaler
Lautstärke läuft, den Filter-Regler langsam
aufdrehen, bis das gewünschte Klang-
ergebnis erreicht ist.
Subsonic-Filter Ein Hochpassfilter, das
dazu konstruiert ist zu verhindern, dass
unterhalb der Hörgrenze liegende Fre-
quenzen vom Verstärker an die Subwoofer
geleitet werden.
Während des Hörens nach Belieben
einstellen. Der Filter kann auch als unterer
Bandpassfilter (HPF) an Mitteltönern
verwendet werden.

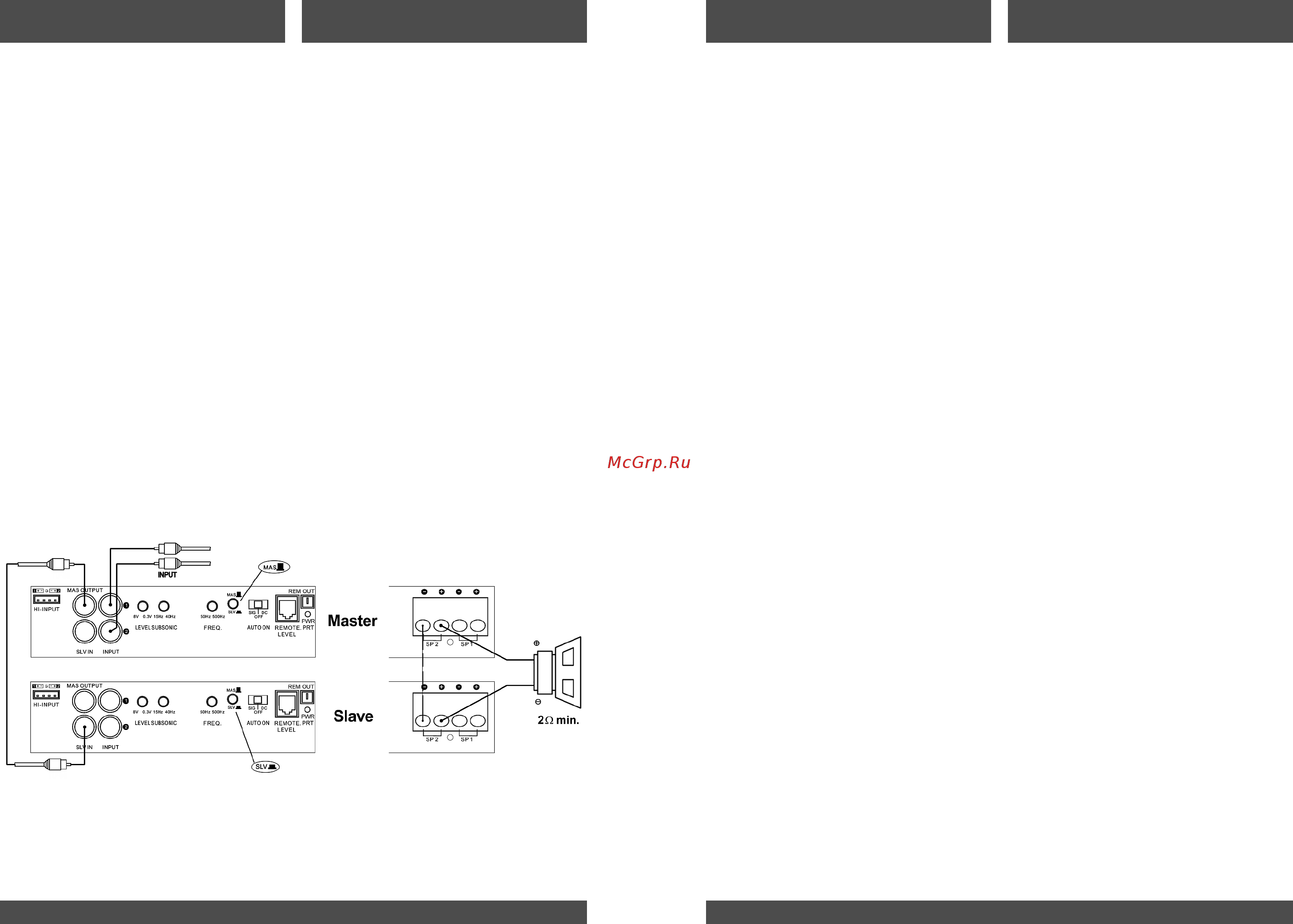

Die ECC 1200.1 -Verstärker können
paarweise aneinander angeschlossen
werden, wobei ihre Ausgänge kombiniert, d.
h. zusammengeschaltet werden, um eine
einzelne Lautsprecherlast anzutreiben.
1. Entscheiden Sie, welcher von den
beiden Verstärkern der Master ist und
bringen Sie den Master-/Slave-Schalter
in Position „Out“.
HINWEIS: Nur die am Master-Verstärker
vorgenommenen Einstellungen wirken sich
auf den Ausgang an den angeschlossenen
Lautsprecher aus.
2. Cinch-Kabel des Steuergerätes an die
Eingänge des Master-Verstärkers
anschließen.
3. Den Master-/Slave-Schalter am Slave-
Verstärker in die Position „In“ bringen.
4. Ein Cinch-Kabel vom MAS OUT-
Anschluss am Master-Verstärker an den
SLV- IN- Anschluss am Slave-Verstärker
anschließen.
5. Einen der negativen (-) Lautsprecher-
ausgänge vom Master-Verstärker an
einen der negativen (-) Lautsprecher-
ausgänge am Slave-Verstärker mit
wenigstens einem 6mm Kabel ver-
binden.
6. Einen der positiven (+) Lautsprecher-
ausgänge vom Master-Verstärker an den
positiven (+) Anschluss des verwendeten
Lautsprechers anschließen.
7. Einen der positiven (+) Lautsprecher-
ausgänge vom Slave-Verstärker an den
negativen (-) Anschluss des ver-
wendeten Lautsprechers anschließen.
ZUSAMMENSCHALTEN VON VER-
STÄRKERN (nur bei Modell ECS 1200.1)
VORSICHT: Das Zusammenschalten
von zwei ECS 1200.1 -Verstärkern wird
nicht für Impedanzlasten unter 2 Ohm
empfohlen.
1. Выберите, какой усилитель из двух будет
выполнять роль ведущего
и установите переключатель Master / Slave в
положение "выход".
ПРИМЕЧАНИЕ: Будут доступны только
функции настроек на ведущем усилителе.
2. Подключите источник сигнала к линейному
входу ведущего усилителя".
3. Установите переключатель Master / Slave
на ведомом усилителе в положение «вход».
4. При помощи соединителя типа "тюльпан"
соедините разъем MAS OUT ведущего
усилителя и разъем SLV IN ведомого
усилителя.
5. Подключите один из отрицательных (-)
выходов динамика ведущего ус
илителя к
одному из отрицательных (-) выходов
динамика ведомого усилителя кабелем
сечением не менее 10AWG.
6. Подключите один из положительных (+)
выходов динамика ведущего усилителя к
одной из положительных (+) клемм динамика,
который будет использоваться.
7. Подключите один из положительных (+)
выходов динамика ведомого усилителя к
одной из отрицательных (-) клемм динамика,
который будет использоваться.
Установка переключателя в положение LPF
переводит усилитель в режим низких частот,
что позволяет воспроизводить частоты ниже
пороговой точки, настраиваемой в пределах
от 50 Гц до 500 Гц или от 500 Гц до 5000 Гц.
Поверните регулятор кроссовера вниз. При
играющей системе на нормальном уровне
прослушивания медленно поверните
регулятор кроссовера вверх до тех пор, пока
не будет достигнута нужная точка раздела.
Инфразвуковой режим.
Высокочастотный фильтр предназначен для
предотвращения попадания частот ниже
звукового диапазона с усилителя на
сабвуфер.
Включите это в ваши персональные
установки для прослушивания системы. Вы
также можете использовать этот фильтр в
качестве нижнего полосового фильтра (ФВЧ)
в СЧ-динамиках.
КОМММУТАЦИЯ УСИЛИТЕЛЕЙ
(Только усилители типа ECS 1200.1)
ВНИМАНИЕ: Для двух
коммутированных усилителей типа ECS
1200.1 не рекомендуется использовать
общее сопротивление менее 2 Ом.
Betrieb Betrieb
