Контроллер «КОДОС RC-103»
11
5.2.3 Назначение контактов разъема X3 контроллера
Контакты разъема X3 контроллера и их назначение показаны на ри-
сунке 6 и в таблице 6.

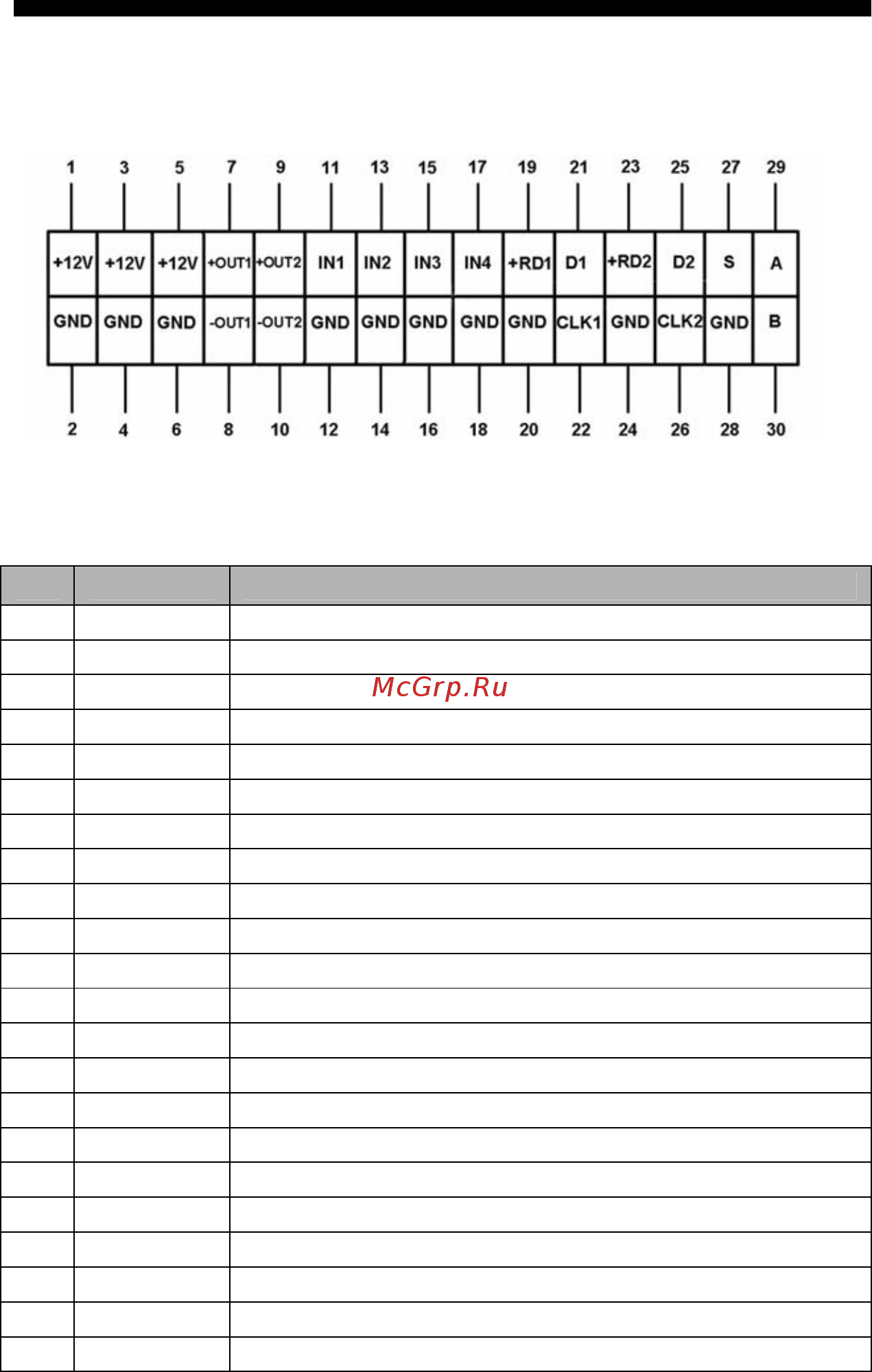

Рисунок 6 – Контакты разъема X3
Таблица 6 – Назначение контактов разъема X3 контроллера
№ Контакт Назначение
1 «+12V» «+» питания котроллера
2 «GND» Общий провод
3 «+12V» «+» питания контроллера
4 «GND» Общий провод
5 «+12V» «+» питания турникета
6 «GND» Общий провод
7 «+OUT1» Не используется
8 «-OUT1» Управление турникетом – ВХОД
9 «+OUT2» Не используется
10 «-OUT2» Управление турникетом – ВЫХОД
11 «IN1» Датчик прохода (геркон)
12 «GND» Общий провод
13 «IN2» Кнопка ВЫХОД
14 «GND» Общий провод
15 «IN3» Не используется
16 «GND» Общий провод
17 «IN4» Кнопка ВХОД
18 «GND» Общий провод
19 «+RD1» «+» питания считывателя ВХОД
20 «GND» Общий провод
21 «D1» Сигнал DATA считывателя ВХОД
22 «CLK1» Сигнал CLK считывателя ВХОД
