Контроллер «КОДОС RC-103»
14
Вариант подключения 2 реализуется только при помощи внешних
считывателей (рисунки 10, 11).
В режиме работы контроллера со встроенным считывателем встро-
енный считыватель является выходным, внешний считыватель – вход-
ным, поэтому контроллер располагается внутри охраняемой зоны (см.
рисунок 8). Выход через турникет осуществляется при поднесении к
встроенному считывателю контроллера разрешенного (см. п. 6.4 б) кодо-
носителя.
Проход через т
урникет также возможен после нажатия кнопок ВХОД
и ВЫХОД. В этом случае идентификации проходящего человека не про-
исходит.
5.2.4.1 Вариант подключения 1

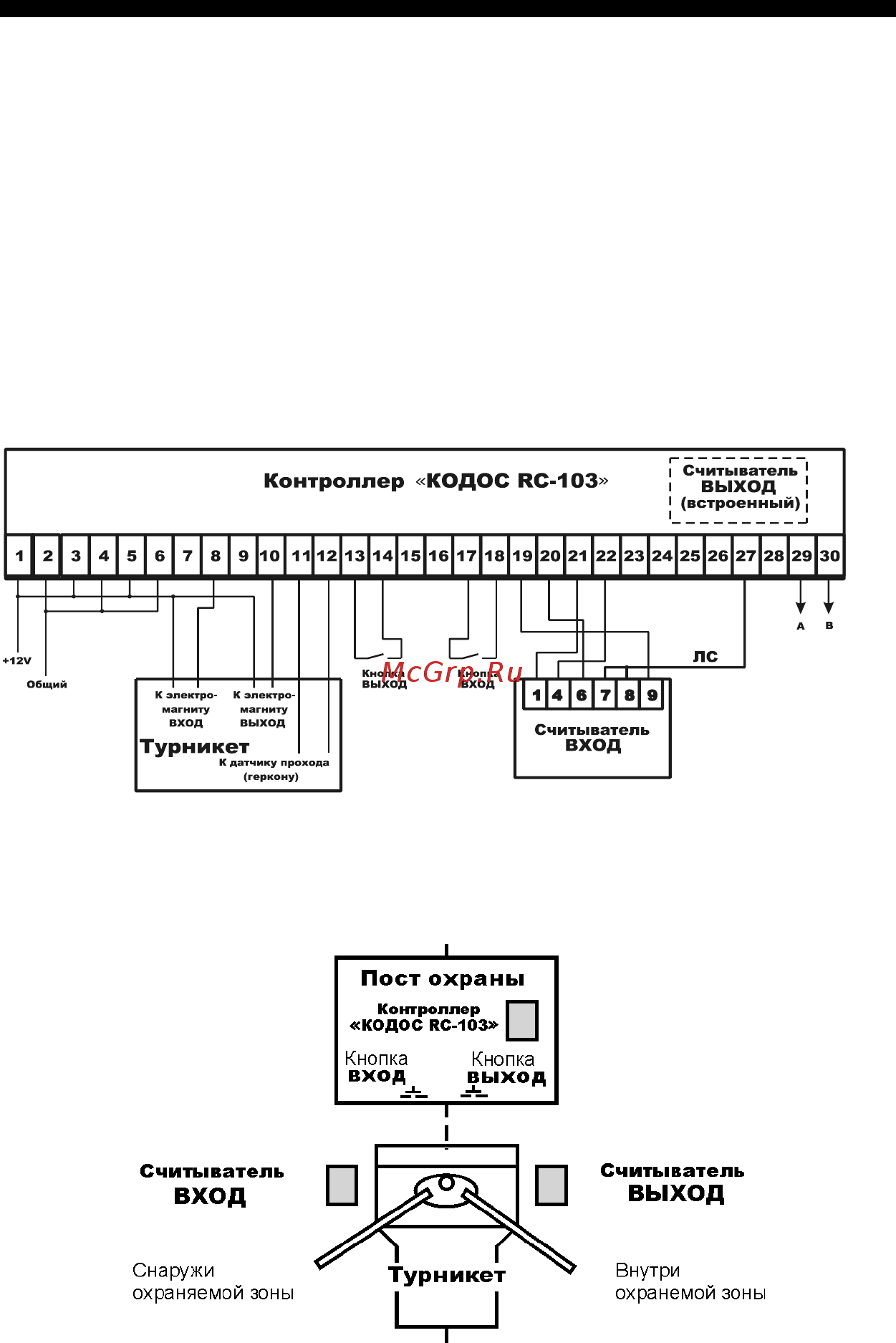

Рисунок 9 – Схема подключения (вариант 1)
5.2.4.2 Вариант подключения 2
Рисунок 10 –- Два внешних считывателя, контроллер в режиме работы с
внешними считывателями серии «КОДОС RD»
