Контроллер «КОДОС RC-103»
18

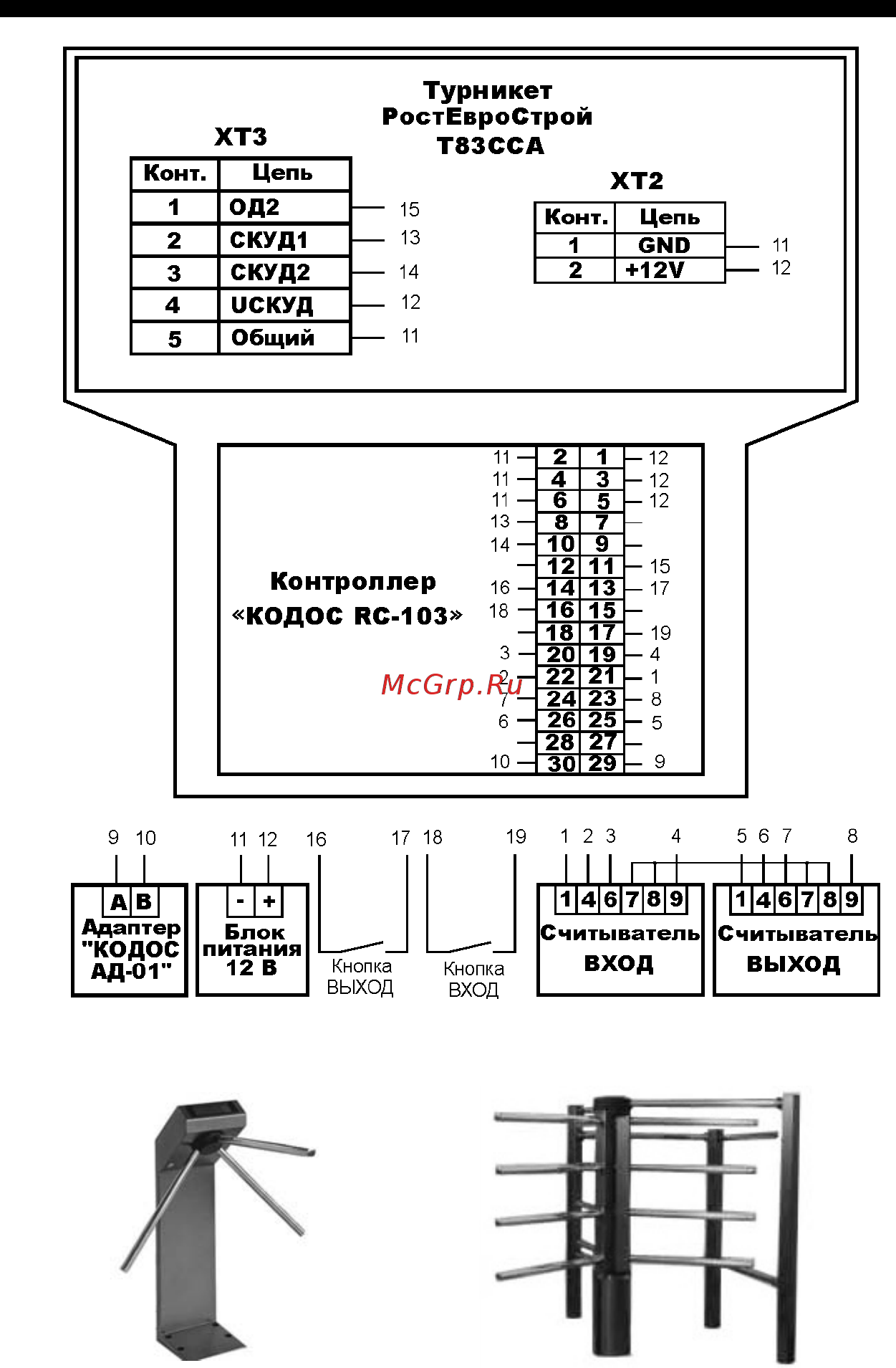

Рисунок 15 – Блок-схема подключения турникетов компании
«РостЕвро Строй» серии Т83ССА
а) TTR-04 б) RTD-01
Рисунок 16 – Турникеты компании «PERCo»
Содержание
- Контроллер кодос rc 103 1
- Руководство по эксплуатации 1
- Условные обозначения применяемые в документе 3
- Назначение 4
- Комплектность 5
- Контроллер кодос rc 103 6
- Технические характеристики 6
- Меры безопасности 7
- Контроллер кодос rc 103 8
- Настройки контроллера по умолчанию 8
- Общие сведения 8
- По умолчанию в контроллере установлены следующие настройки более подробно описаны в соответствующих разделах а режим работы со встроенным считывателем п 5 б аппаратный адрес контроллера п 6 равен 0 в прямой тип управляющих выходов контроллера п 6 8
- Подключение и монтаж контроллера 8
- Подключение контроллера 8
- Подключение контроллера к пк 8
- Подключение контроллера к пк осуществляется посредством адап тера кодос ад 01 далее по тексту адаптер линия связи между адаптером и контроллером контроллерами до 64 устройств в линии создается путем соединения одноименных клемм а в приемопередатчиков адаптера и контроллеров см рисунок 4 при помощи 2 х проводного кабеля витой пары 5 ой категории с сечением провода не менее 0 22 м 8
- С обязательным заземлением экранирующей оплетки связь адаптера с пк осуществляется по протоколу rs 232 при по мощи кабеля входящего в комплект поставки адаптера 8
- Выбор режима работы контроллера 9
- Контроллер имеет в своем составе встроенный считыватель и мо жет работать в двух режимах а со встроенным считывателем б с внешними считывателями для выбора режима работы контроллера необходимо установить два джампера включения отключения встроенного считывателя см ри сунок 3 поз 3 если джамперы установлены в соответствии с рисунком 5а контроллер работает в режиме со встроенным считывателем если в соответствии с рисунком 5б встроенный считыватель не используется 9
- Контроллер кодос rc 103 9
- Контакт назначение 10
- Контакты разъема x3 контроллера и их назначение показаны на ри сунке 6 и в таблице 6 10
- Контроллер кодос rc 103 10
- Назначение контактов разъема x3 контроллера 10
- В дежурном режиме выход outх закрыт ток через нагрузку не протекает при поднесении к считывателю разрешенного кодоносителя выход открывается при инверсии в дежурном режиме выход outх открыт через нагрузку протекает ток а при поднесении разрешенного кодоносителя выход закрывается контакт s разъема х3 контроллера предназначен для подключе ния линии синхронизации синхронизация необходима в том случае когда устройства осу ществляющие прием кода кодоносителя располагаются в непосредст венной близости друг от друга менее 1 метра например закреплены на боковых сторонах турникета в этом случае из за взаимного влияния электромагнитных полей излучаемых антеннами этих устройств считы вание кода кодоносителя становится неустойчивым или вообще невоз можным 11
- Выходы контроллера out1 и out2 представляют собой кас кады типа открытый сток см рисунок 7 11
- Контакт назначение 11
- Контроллер кодос rc 103 11
- Функции вход и выход электромагнитам турникетов присвоены условно изменение их функций на противоположные осуществляется изменением подключения управляющих линий электромагнитов между контактами 8 и 10 разъема х3 контроллера 11
- 4 вариант подключения 1 13
- Вариант подключения 2 13
- Контроллер кодос rc 103 14
- Подключение контроллера к турникетам контроллер может подключаться к турникетам триподам компании ростеврострой серии тх см рисунок 12 а д и perco серии ttr 04х рисунок 16 а а также полуростовым роторным турникетам perco серии rtd 01 рисунок 16 б 14
- В схемах подключения турникетов контроллер показан в режиме работы с внешними считывателями подключение контроллера к турникетам в режиме работы со встроен ным считывателем аналогично нижеприведенным за ис ключением 16
- Клеммы 7 8 считывателя 1 при синхронизации подклю чаются к контакту 27 разъема х3 контроллера см рису нок 9 16
- Контакты 23 26 разъема х3 контроллера не задейст вованы 16
- Контроллер кодос rc 103 16
- Контроллер кодос rc 103 17
- Витые пары не разбивать 2 экранирующую оплетку соединительного кабеля считывателя следует подключать к контакту gnd группы контактов разъема х3 предназначенной для подключения данного считывателя конец оплетки с другой стороны оставить неподключенным витую пару не применять 19
- Контроллер кодос rc 103 19
- Общие рекомендации контроллер может быть установлен на поверхность любого типа бетонную деревянную пластиковую металлическую и др конструкция корпуса предполагает применение скрытой проводки при установке контроллера в режиме работы с внешними считыва телями он может крепиться как внутри турникета так и на отдельно стоящих стойках поверхности стен и т д при этом следует учитывать что доступ к контроллеру для проведения технических работ не должен быть затруднен расстояния между отверстиями для установки контроллера приве дены на рисунке 18 при необходимости дюбели для крепления подби рать к самонарезающим винтам 3 5х25 входящим в комплект поставки 19
- Рекомендуемые типы и сечения проводов 19
- Рекомендуемые типы и сечения проводов используемых при мон таже приведены в таблице 7 19
- Установка и крепление контроллера 19
- Монтаж контроллера на боковых сторонах турникетов ростеврострой серии тх за исключением т83 т283 21
- Монтаж контроллера на отдельно стоящих стой ках поверхности стен и т д 22
- Общие положения 24
- Принципы работы 24
- Инициализация контроллера в системе 26
- Режимы работы контроллера в системе 26
- Индикация светодиодов контроллера 27
- Энергонезависимая память 28
- Возможные неисправности и способы их устранения 29
- Для тестирования и настройки контроллера с пк используются спе циализированная утилита кодос contrtools см руководство пользо вателя по кодос программа настройки контроллеров 29
- Контроллер кодос rc 103 29
- Ремонт контроллера должен производиться в условиях специализированной мастерской 29
- К техническому обслуживанию устройства допускаются лица изу чившие настоящее руководство а также прошедшие аттестацию по тех нике безопасности на 3 группу допуска при эксплуатации электроустано вок инструктаж по технике безопасности на рабочем месте 30
- Контроллер кодос rc 103 30
- Меры безопасности 30
- Общие указания 30
- Порядок технического обслуживания 30
- Техническое обслуживание 30
- Техническое обслуживание то контроллера производится во вре мя комплексного технического обслуживания скуд в которую входит контроллер то производится в планово предупредительном порядке который предусматривает следующую периодичность работ а ето ежедневное техническое обслуживание б то 1 ежемесячное техническое обслуживание в то 2 полугодовое техническое обслуживание работы по то должны производиться персоналом прошедшим специальную подготовку к работе с оборудованием скуд и имеющим квалификацию в соответствии с таблицей 9 то устройства производится на месте его эксплуатации работы при необходимости производятся при выключенных источниках питания системы см таблицу 9 в остальных случаях без выключения 30
- Контроллер должен храниться в потребительской таре в отап ливаемых складских помещениях при температуре окружающего воздуха от плюс 5 с до плюс 40 с и относительной влажности до 80 при тем пературе плюс 20 с в транспортной таре контроллер может храниться в неотапливае мых складских помещениях при температуре окружающего воздуха от минус 50 с до плюс 65 с и относительной влажности до 95 3 при температуре плюс 35 с в помещении для хранения не должно быть токопроводящей пыли паров кислот и щелочей а также газов вызывающих коррозию и разру шающих изоляцию контроллер в транспортной таре должен храниться не более трех месяцев при этом транспортная тара должна быть без подтеков и за грязнений при хранении более трех месяцев контроллер должен быть осво бождены от тары максимальный срок хранения 6 месяцев 31
- Контроллер кодос rc 103 31
- Хранение и утилизация 31
- Гарантийные обязательства 32
- Транспортирование 32
- Свидетельство о приемке и упаковывании 33
- Алгоритм установки аппаратного адреса 34
- Приложение а 34
- Справочное 34
- В таблицах приведены 64 различных аппаратных адреса в деся тичной системе и соответствующие им состояния переключателей х положение вкл пустая клетка положение выкл 35
- Контроллер кодос rc 103 35
- Приложение б 35
- Пример если необходимо установить десятичный адрес контрол лера равный 61 см таблицу б то следует переключатели 1 3 4 5 6 установить в положение вкл а переключатель 2 в положение выкл 35
- Рэ редакция 4 сса 1с 24138 35
- Справочное 35
- Таблица б 35
- Таблицы установки аппаратных адресов 35
