Контроллер «КОДОС RC-103»
23
б) При креплении контроллера под его корпус кладется пластина из
непроводящего материала толщиной около 10 мм (в которой также рас-
сверливаются отверстия для винтов и выполняется паз для соедини-
тельных проводов), через паз в пластине и отверстие в корпусе турнике-
та протягиваются соединительные провода. Затем корпус контроллера
фиксируется винтами и закрывается крышкой. Рекоменд
уемая длина
винтов – 25 … 30 мм (в зависимости от толщины пластины).
Расположение отверстий и геометрические размеры приведены на
рисунках 19 а и 19 б.
а) б)

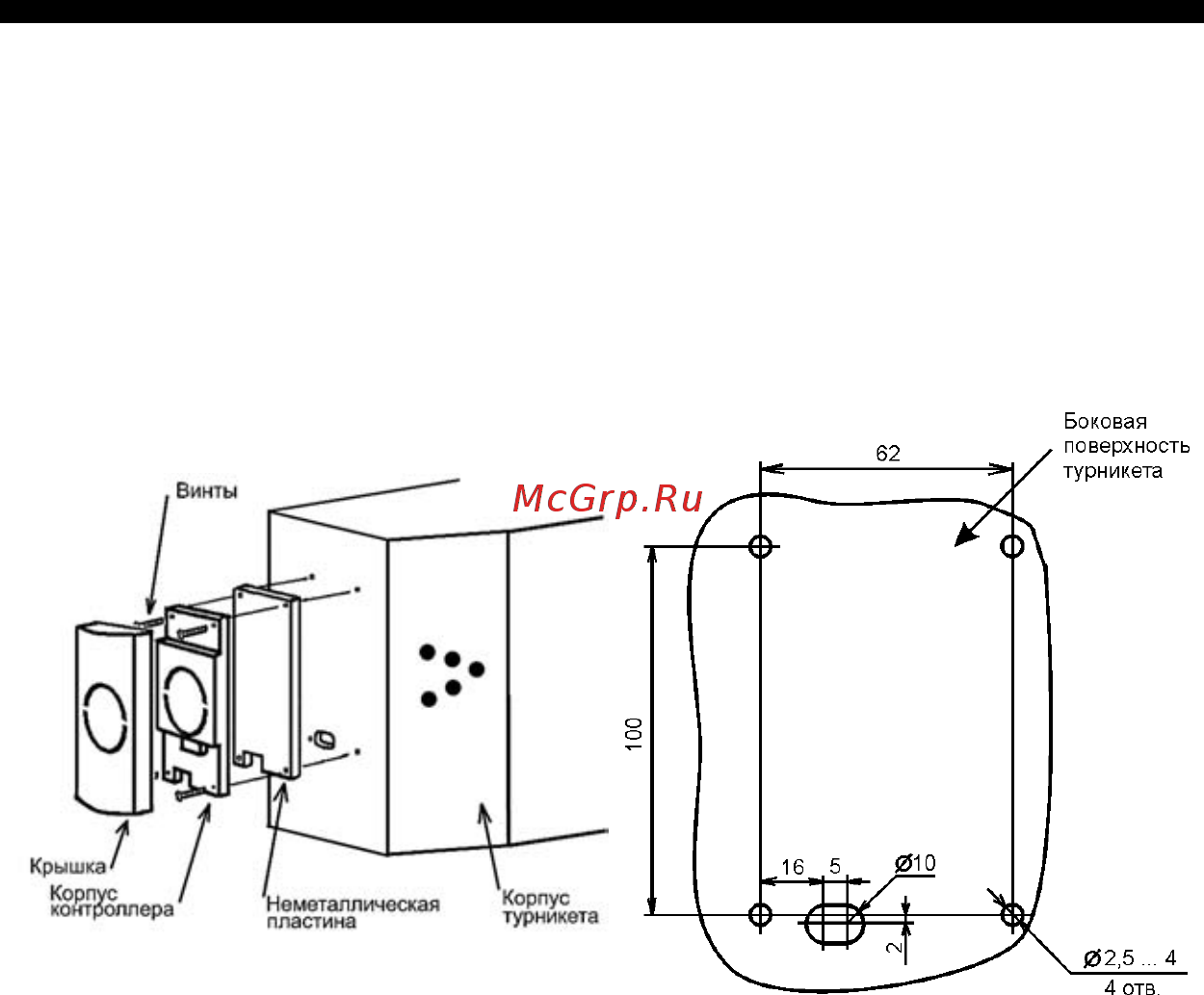

Рисунок 19 – Монтаж контроллера на боковой стороне турникетов
«РостЕвроСтрой» серии Тх (за исключением Т83, Т283)
5.4.3.2 Монтаж контроллера на отдельно стоящих стой-
ках, поверхности стен и т.д.
Рекомендуемый вариант крепления контроллера на отдельной
стойке:
а) Для этой цели используется опорная прямоугольная пластина из
прочного материала: металл, твердый пластик и т.д. (см. рисунок 20).
Пластина устанавливается на турникет сваркой или при помощи винтов.
В случае крепления винтами в опорной пластине рассверливаются два
отверстия (см. рисунок 21), производится их зенкование под винт М5 с
потайной головкой, а в стойке нарезается резьба. Длина винтов – 10 …
15 мм.
б) Для крепления контроллера в опорной пластине рассверлива-
ются четыре отверстия (диаметр подбирается в зависимости от вида
применяемых для крепления винтов, см. п. 5.4.3.1 а) и выполняется паз
для вывода соединительных проводов.
Расположение отверстий и геометрические размеры приведены на
рис
унке 21.
