Кодос RC-103H [14/35] Подключение контроллера к турникетам контроллер может подключаться к турникетам триподам компании ростеврострой серии тх см рисунок 12 а д и perco серии ttr 04х рисунок 16 а а также полуростовым роторным турникетам perco серии rtd 01 рисунок 16 б

По умолчанию в контроллере установлены следующие настройки более подробно описаны в соответствующих разделах а режим работы со встроенным считывателем п 5 б аппаратный адрес контроллера п 6 равен 0 в прямой тип управляющих выходов контроллера п 6 8

Подключение и монтаж контроллера 8

Подключение контроллера 8

Подключение контроллера к пк 8

Подключение контроллера к пк осуществляется посредством адап тера кодос ад 01 далее по тексту адаптер линия связи между адаптером и контроллером контроллерами до 64 устройств в линии создается путем соединения одноименных клемм а в приемопередатчиков адаптера и контроллеров см рисунок 4 при помощи 2 х проводного кабеля витой пары 5 ой категории с сечением провода не менее 0 22 м 8

С обязательным заземлением экранирующей оплетки связь адаптера с пк осуществляется по протоколу rs 232 при по мощи кабеля входящего в комплект поставки адаптера 8

Выбор режима работы контроллера 9

Контроллер имеет в своем составе встроенный считыватель и мо жет работать в двух режимах а со встроенным считывателем б с внешними считывателями для выбора режима работы контроллера необходимо установить два джампера включения отключения встроенного считывателя см ри сунок 3 поз 3 если джамперы установлены в соответствии с рисунком 5а контроллер работает в режиме со встроенным считывателем если в соответствии с рисунком 5б встроенный считыватель не используется 9

Контроллер кодос rc 103 9

Контакт назначение 10

Контакты разъема x3 контроллера и их назначение показаны на ри сунке 6 и в таблице 6 10

Контроллер кодос rc 103 10

Назначение контактов разъема x3 контроллера 10

В дежурном режиме выход outх закрыт ток через нагрузку не протекает при поднесении к считывателю разрешенного кодоносителя выход открывается при инверсии в дежурном режиме выход outх открыт через нагрузку протекает ток а при поднесении разрешенного кодоносителя выход закрывается контакт s разъема х3 контроллера предназначен для подключе ния линии синхронизации синхронизация необходима в том случае когда устройства осу ществляющие прием кода кодоносителя располагаются в непосредст венной близости друг от друга менее 1 метра например закреплены на боковых сторонах турникета в этом случае из за взаимного влияния электромагнитных полей излучаемых антеннами этих устройств считы вание кода кодоносителя становится неустойчивым или вообще невоз можным 11

Выходы контроллера out1 и out2 представляют собой кас кады типа открытый сток см рисунок 7 11

Контакт назначение 11

Контроллер кодос rc 103 11

Функции вход и выход электромагнитам турникетов присвоены условно изменение их функций на противоположные осуществляется изменением подключения управляющих линий электромагнитов между контактами 8 и 10 разъема х3 контроллера 11

4 вариант подключения 1 13

Вариант подключения 2 13

Контроллер кодос rc 103 14

Подключение контроллера к турникетам контроллер может подключаться к турникетам триподам компании ростеврострой серии тх см рисунок 12 а д и perco серии ttr 04х рисунок 16 а а также полуростовым роторным турникетам perco серии rtd 01 рисунок 16 б 14

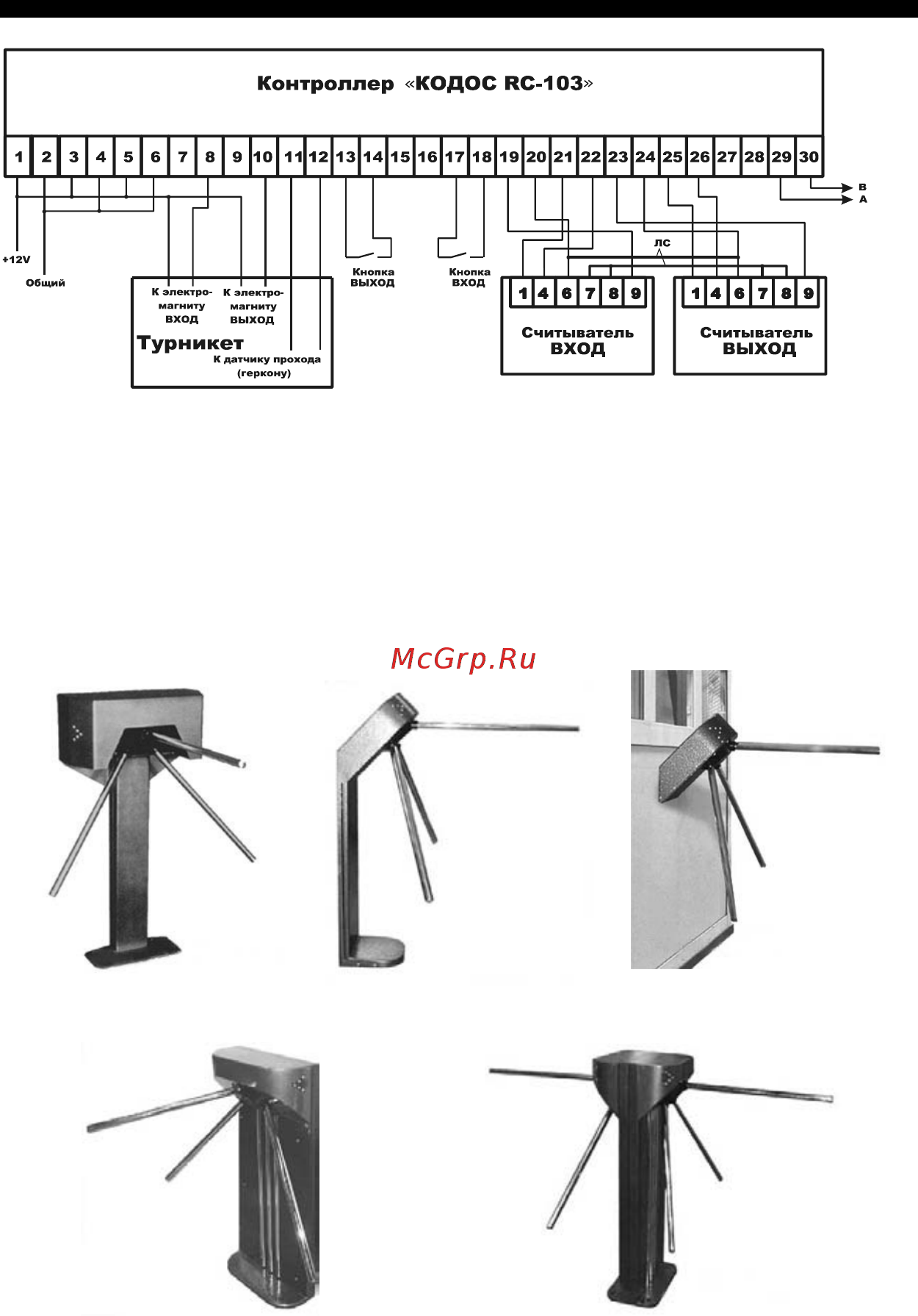

В схемах подключения турникетов контроллер показан в режиме работы с внешними считывателями подключение контроллера к турникетам в режиме работы со встроен ным считывателем аналогично нижеприведенным за ис ключением 16

Клеммы 7 8 считывателя 1 при синхронизации подклю чаются к контакту 27 разъема х3 контроллера см рису нок 9 16

Контакты 23 26 разъема х3 контроллера не задейст вованы 16

Контроллер кодос rc 103 16

Контроллер кодос rc 103 17

Витые пары не разбивать 2 экранирующую оплетку соединительного кабеля считывателя следует подключать к контакту gnd группы контактов разъема х3 предназначенной для подключения данного считывателя конец оплетки с другой стороны оставить неподключенным витую пару не применять 19

Контроллер кодос rc 103 19

Установка и крепление контроллера 19

Монтаж контроллера на боковых сторонах турникетов ростеврострой серии тх за исключением т83 т283 21

Монтаж контроллера на отдельно стоящих стой ках поверхности стен и т д 22

Общие положения 24

Принципы работы 24

Инициализация контроллера в системе 26

Режимы работы контроллера в системе 26

Индикация светодиодов контроллера 27

Энергонезависимая память 28

Возможные неисправности и способы их устранения 29

Для тестирования и настройки контроллера с пк используются спе циализированная утилита кодос contrtools см руководство пользо вателя по кодос программа настройки контроллеров 29

Контроллер кодос rc 103 29

Ремонт контроллера должен производиться в условиях специализированной мастерской 29

К техническому обслуживанию устройства допускаются лица изу чившие настоящее руководство а также прошедшие аттестацию по тех нике безопасности на 3 группу допуска при эксплуатации электроустано вок инструктаж по технике безопасности на рабочем месте 30

Контроллер кодос rc 103 30

Меры безопасности 30

Общие указания 30

Порядок технического обслуживания 30

Техническое обслуживание 30

Техническое обслуживание то контроллера производится во вре мя комплексного технического обслуживания скуд в которую входит контроллер то производится в планово предупредительном порядке который предусматривает следующую периодичность работ а ето ежедневное техническое обслуживание б то 1 ежемесячное техническое обслуживание в то 2 полугодовое техническое обслуживание работы по то должны производиться персоналом прошедшим специальную подготовку к работе с оборудованием скуд и имеющим квалификацию в соответствии с таблицей 9 то устройства производится на месте его эксплуатации работы при необходимости производятся при выключенных источниках питания системы см таблицу 9 в остальных случаях без выключения 30

Контроллер должен храниться в потребительской таре в отап ливаемых складских помещениях при температуре окружающего воздуха от плюс 5 с до плюс 40 с и относительной влажности до 80 при тем пературе плюс 20 с в транспортной таре контроллер может храниться в неотапливае мых складских помещениях при температуре окружающего воздуха от минус 50 с до плюс 65 с и относительной влажности до 95 3 при температуре плюс 35 с в помещении для хранения не должно быть токопроводящей пыли паров кислот и щелочей а также газов вызывающих коррозию и разру шающих изоляцию контроллер в транспортной таре должен храниться не более трех месяцев при этом транспортная тара должна быть без подтеков и за грязнений при хранении более трех месяцев контроллер должен быть осво бождены от тары максимальный срок хранения 6 месяцев 31

Контроллер кодос rc 103 31

Хранение и утилизация 31

Гарантийные обязательства 32

Транспортирование 32

Свидетельство о приемке и упаковывании 33

Алгоритм установки аппаратного адреса 34

Приложение а 34

Справочное 34

В таблицах приведены 64 различных аппаратных адреса в деся тичной системе и соответствующие им состояния переключателей х положение вкл пустая клетка положение выкл 35

Контроллер кодос rc 103 35

Приложение б 35

Пример если необходимо установить десятичный адрес контрол лера равный 61 см таблицу б то следует переключатели 1 3 4 5 6 установить в положение вкл а переключатель 2 в положение выкл 35

Рэ редакция 4 сса 1с 24138 35

Справочное 35

Таблица б 35

Таблицы установки аппаратных адресов 35
