Контроллер «КОДОС RC-103»
16
На рисунках 13 – 15 приведены схемы подключения турникетов
компании «РостЕвроСтрой» серии Тх (сигнал о проходе – от герконов;
сигналы управления турникетом ВХОД / ВЫХОД – к электромагниту тур-
никета, напрямую или через формирователь импульсного напряжения ).
На рисунках 13 и 14 приведены схемы подключения турникетов
компании «РостЕвроСтрой» типа Т2, Т4, Т6, Т83. Контактные датчики
(герконы) S1 и S2 (сигнал о проходе) входят в состав турникетов.
В случае, когда используется сдвоенный турникет Т283 (см. рису-
нок 12 д), схема подключения дублируется.
На рисунке 15 приведена схема подключения турникета Т83ССА.

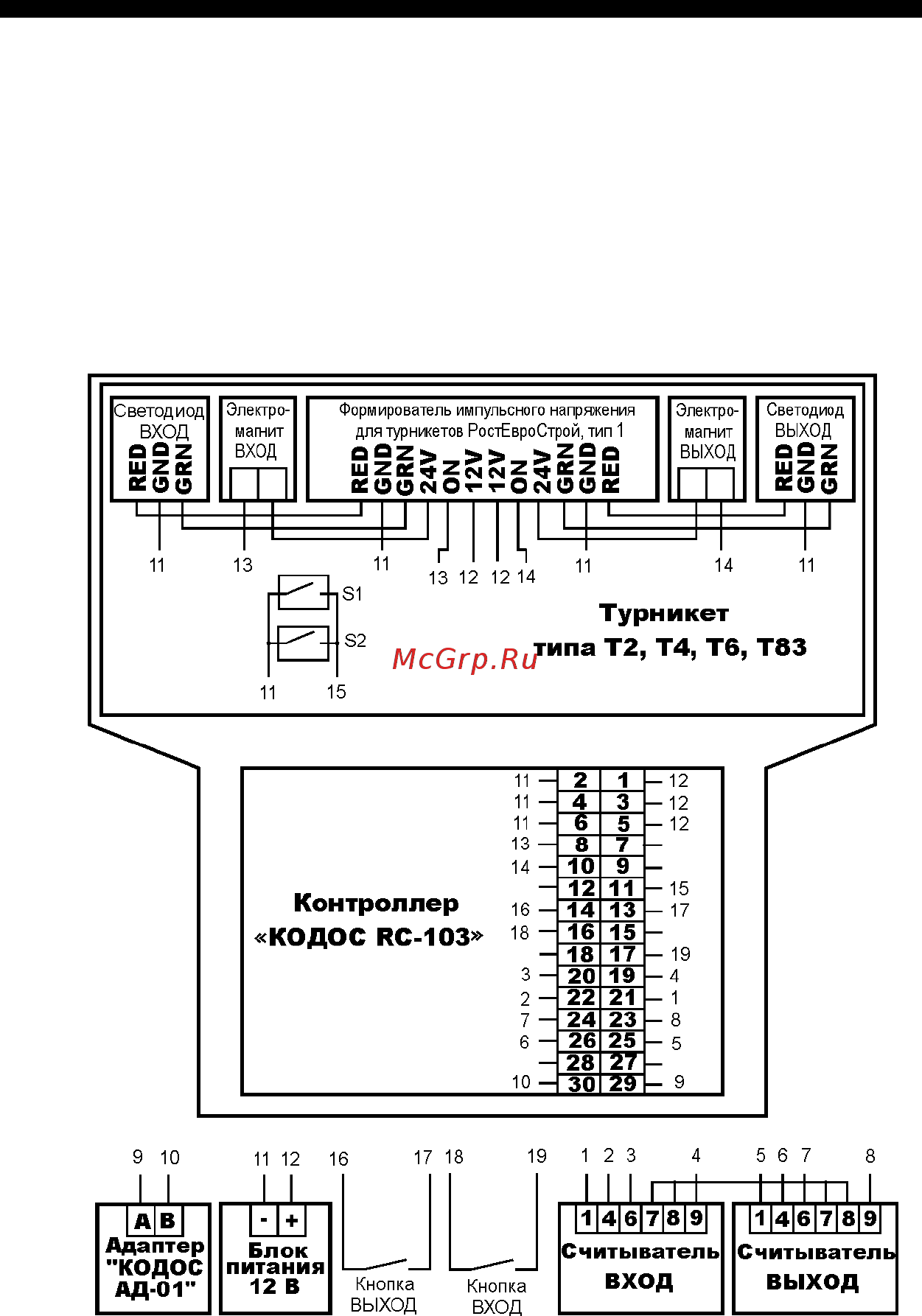

Рисунок 13 – Блок-схема подключения турникетов компании
«РостЕвроСтрой» серии Т2, Т4, Т6, Т83 с формирователем
импульсного напряжения тип 1
