Контроллер «КОДОС RC-103»
5
1 Назначение
Контроллер «КОДОС RС-103» (см. рисунок 1) (далее по тексту –
контроллер) предназначен для управления турникетами производства
компании «РостЕвроСтрой» (типы Т2, Т4, Т6, Т83, Т283), турникетами
производства компании «PERCo» (типы TTR-04B/L/P и RTD-01B/L) и
обеспечения доступа через них по кодоносителям стандарта EM-Marin и
HID (см. рисунок 2).
Контроллер имеет две модификации:
«КОДОС RC-103Е» – предназначен для работы с кодоносителями
станд
арта EM-Marin;
«КОДОС RC-103Н» – предназначен для работы с кодоносителями
стандарта HID.
Контроллер применяется в составе системы контроля и управления
доступом «КОДОС» (далее по тексту – система). Совместно с контрол-
лерами используются считыватели серии «КОДОС RD», «КОДОС RDV»
(с речевым оповещением о реакции СКУД на операции со считывате-
лем).

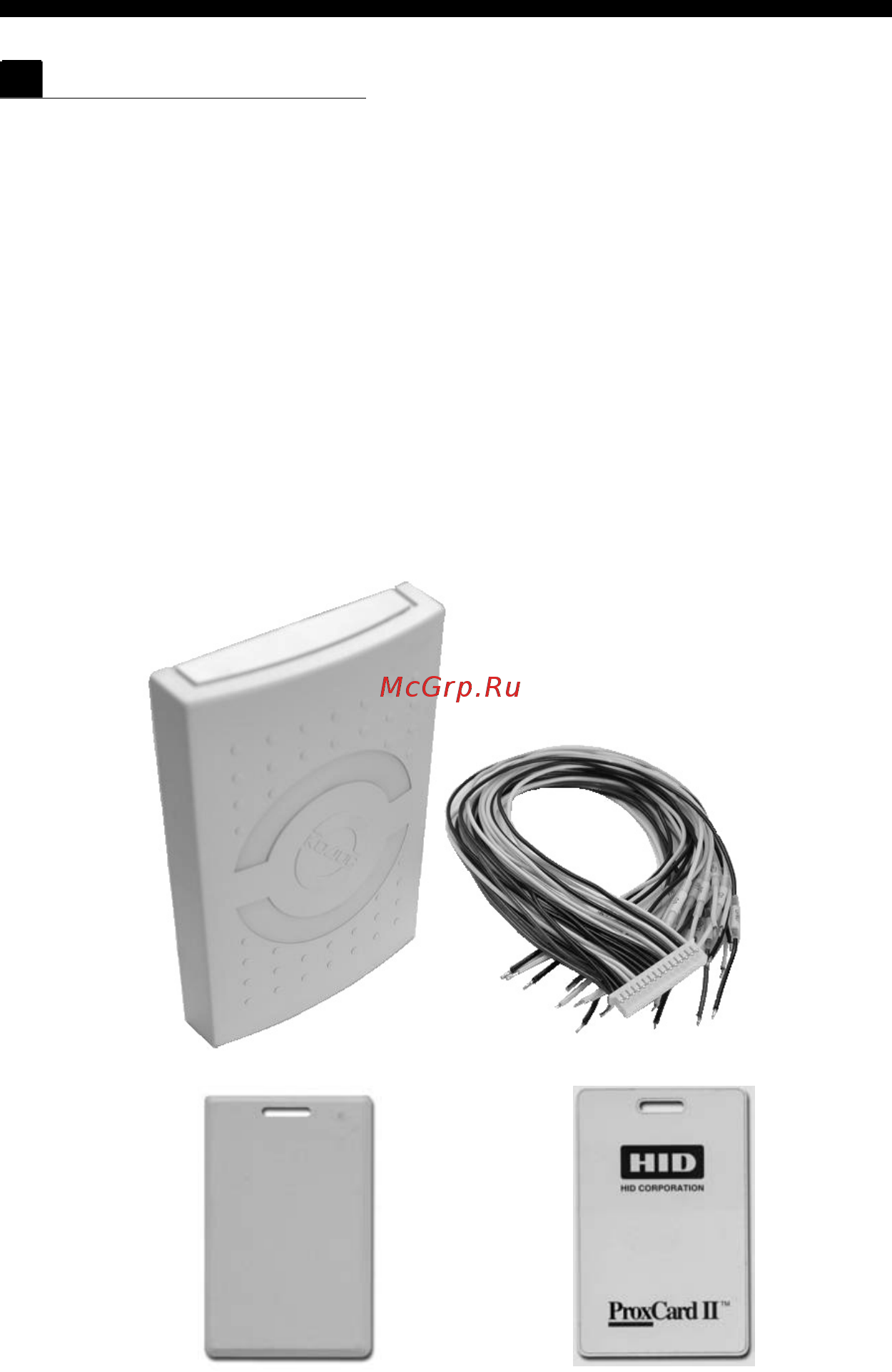

Рисунок 1 – Внешний вид контроллера
а) стандарт EM-Marin б) стандарт HID
Рисунок 2 – Кодоносители
