Контроллер «КОДОС RC-103»
13
При помощи линии синхронизации работа считывающих устройств
организуется таким образом, что они осуществляют посыл сигнала –
прием ответного кода попеременно. Таким образом, в каждый момент
времени работает только одно устройство и взаимовлияния электромаг-
нитных полей не происходит. Считывающими устройствами в данном
случае являются (см. рисунки 9, 11) пара «контроллер – внешний считы-
ватель» (когда встроенный считыватель контроллера включен), или два
внешних считывателя (когда встроенный считыватель отключен).
Максимально в линии синхронизации может быть (см. таблицу 1)
две пары «контроллер – внешний считыватель» или четыре внешних
считывателя (в случае, когда встроенные считыватели управляющих
контроллеров не включены). Такие варианты возможны, например, при
размещении двух турникетов со считывающими устройствами в непо-
средственной близости друг от друга.
Для осуществления синхронизации устройств необходимо:
а) проводом соединить между собой все клеммы 7 внешних считы-
вателей и, если встроенные считыватели контроллеров включены, то и
контакты «S» контроллеров;
б) если контроллеры подключены к разным
источникам питания, то
для синхронизации считывателей (как внешних, так и встроенных) необ-
ходимо отдельным проводом соединить клеммы «-» питания контролле-
ров.
5.2.4 Варианты подключения контроллера
В разделах 5.2.4.1 – 5.2.4.2 приведены варианты подключения кон-
троллера, при этом вариант подключения 1 (рисунки 8, 9) осуществляет-
ся с помощью встроенного считывателя контроллера.

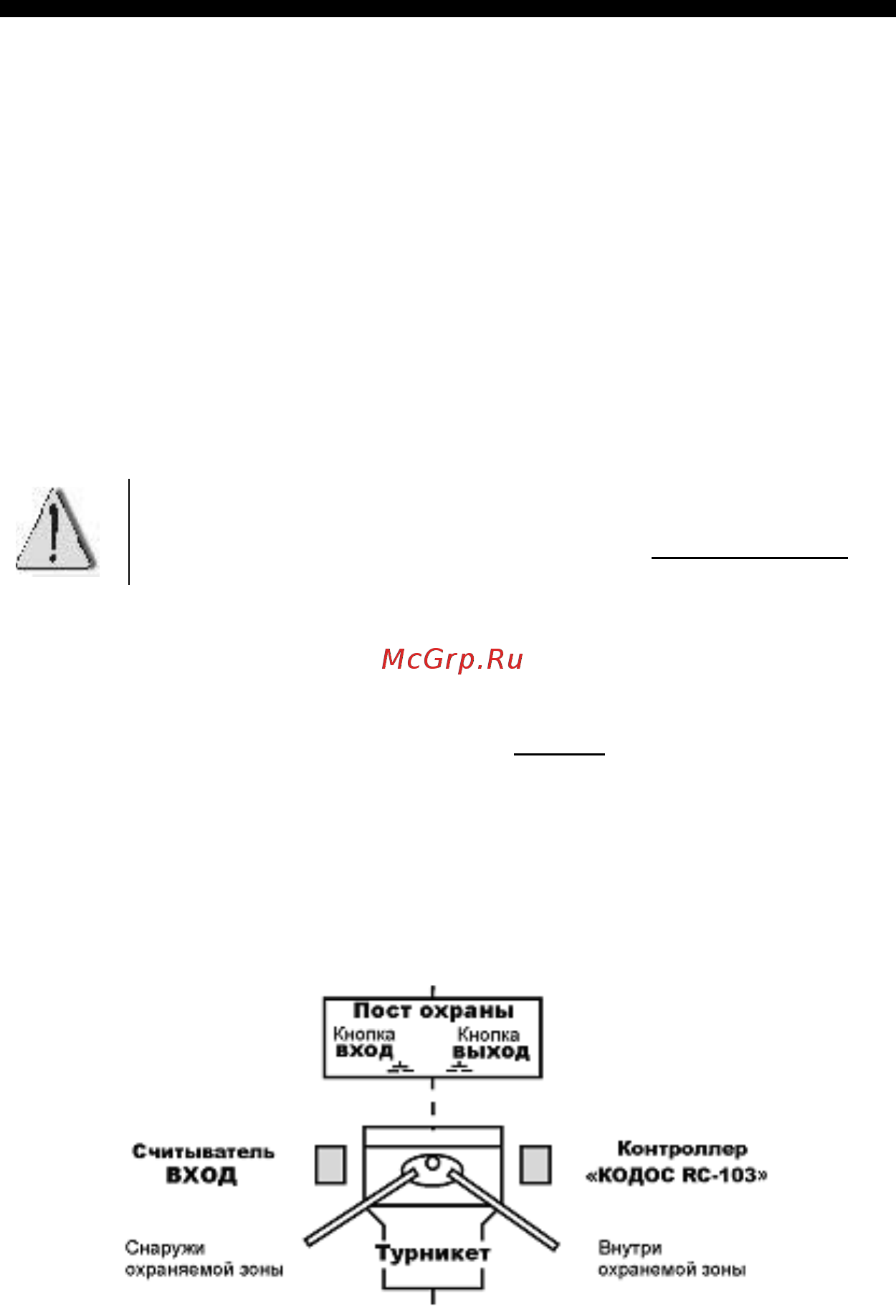

Рисунок 8 – Один внешний считыватель серии «КОДОС RD», контроллер
в режиме работы со встроенным считывателем
При работе контроллера в режиме с внешними считывателями
его синхронизация с другими устройствами не производится.
