Контроллер «КОДОС RC-103»
21

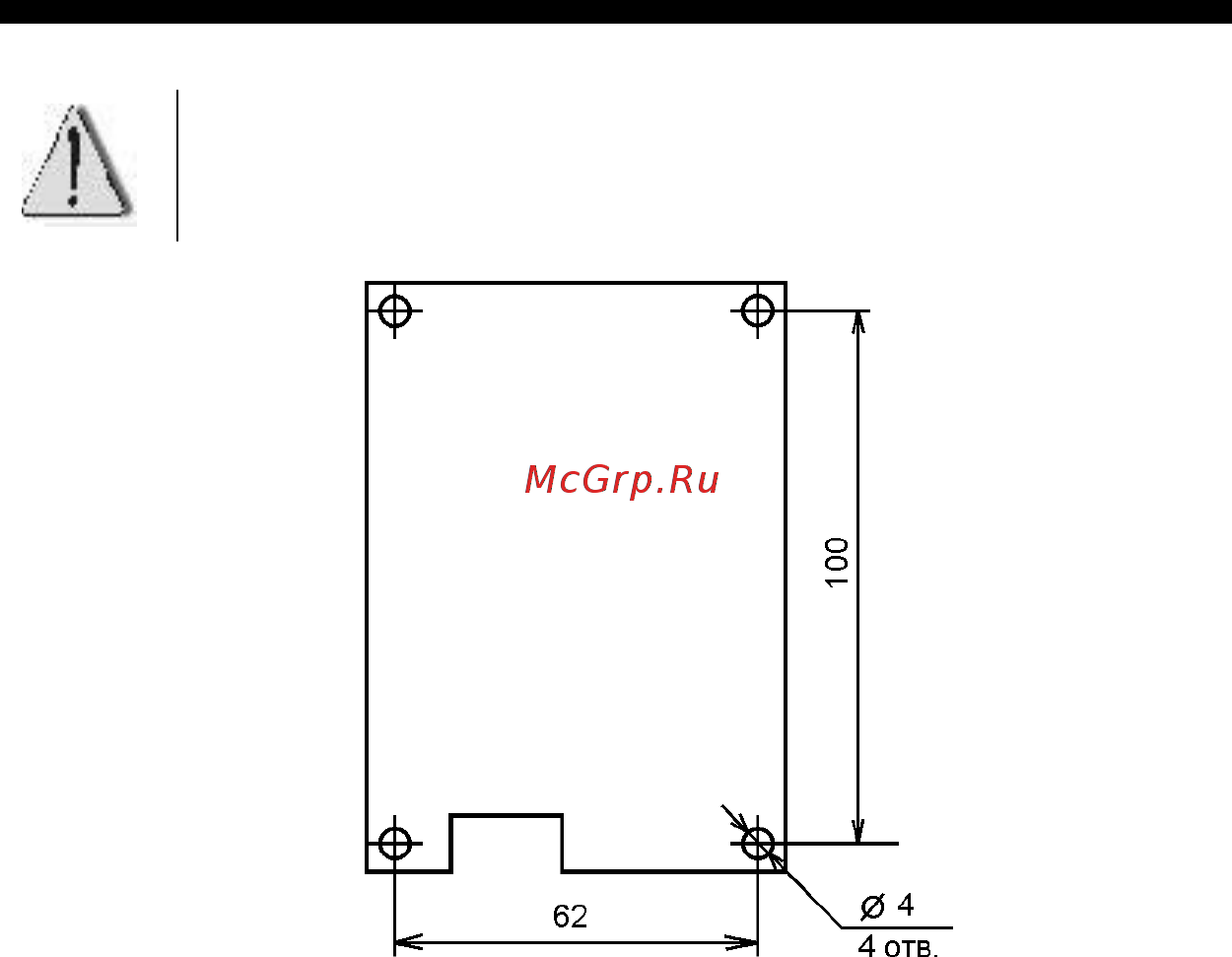

Рисунок 18 – Схема расположения крепежных отверстий корпуса
контроллера
5.4.2 Рекомендуемый порядок монтажа
а) Снять крышку контроллера.
б) Прикрепить контроллер к поверхности по месту установки.
Для этого:
1) Просверлить по месту четыре отверстия диаметром под само-
нарезающий винт или дюбель (в зависимости от поверхности
крепления) в соответствии с рисунком 18;
2) Запрессовать дюбели в отверстия (для бетонной поверхности);
3) Через паз в корпусе про
тянуть кабель контроллера (п. 2,
поз. 2), подсоединить его к разъему Х3 (см. рисунок 3, поз. 2);
4) Зафиксировать контроллер самонарезающими винтами из
комплекта поставки;
в) Закрыть контроллер крышкой.
5.4.3 Монтаж контроллера в режиме работы со
встроенным считывателем
Монтаж контроллера в режиме работы со встроенным считывате-
лем производится в соответствии с функциональным назначением
С обратной стороны корпуса установлена пломба для
контроля несанкционированного вскрытия.
Нарушение пломбы ведет к снятию гарантии.
