Подключение COMPONENT / RGB
Примечания:
Измените установку “Выбор входа: компонент/RGB” в меню “Установка” на положение “Компонентный” (при
подсоединении компонентного сигнала) или “RGB” (при подсоединении сигнала RGB). (см. стр. 38)
Представленное дополнительное оборудование, кабели и адаптер не поставляются с данным устройством.
Необходим сигнал синхронизации по G. (см. стр. 40)
•
•
•
Компьютер
Видеокамера RGB
или
DVD
Пример источника входного
сигнала
Цифровой телевизор
– телевизионная абонентская
приставка (DTV-STB)
Подсоединения

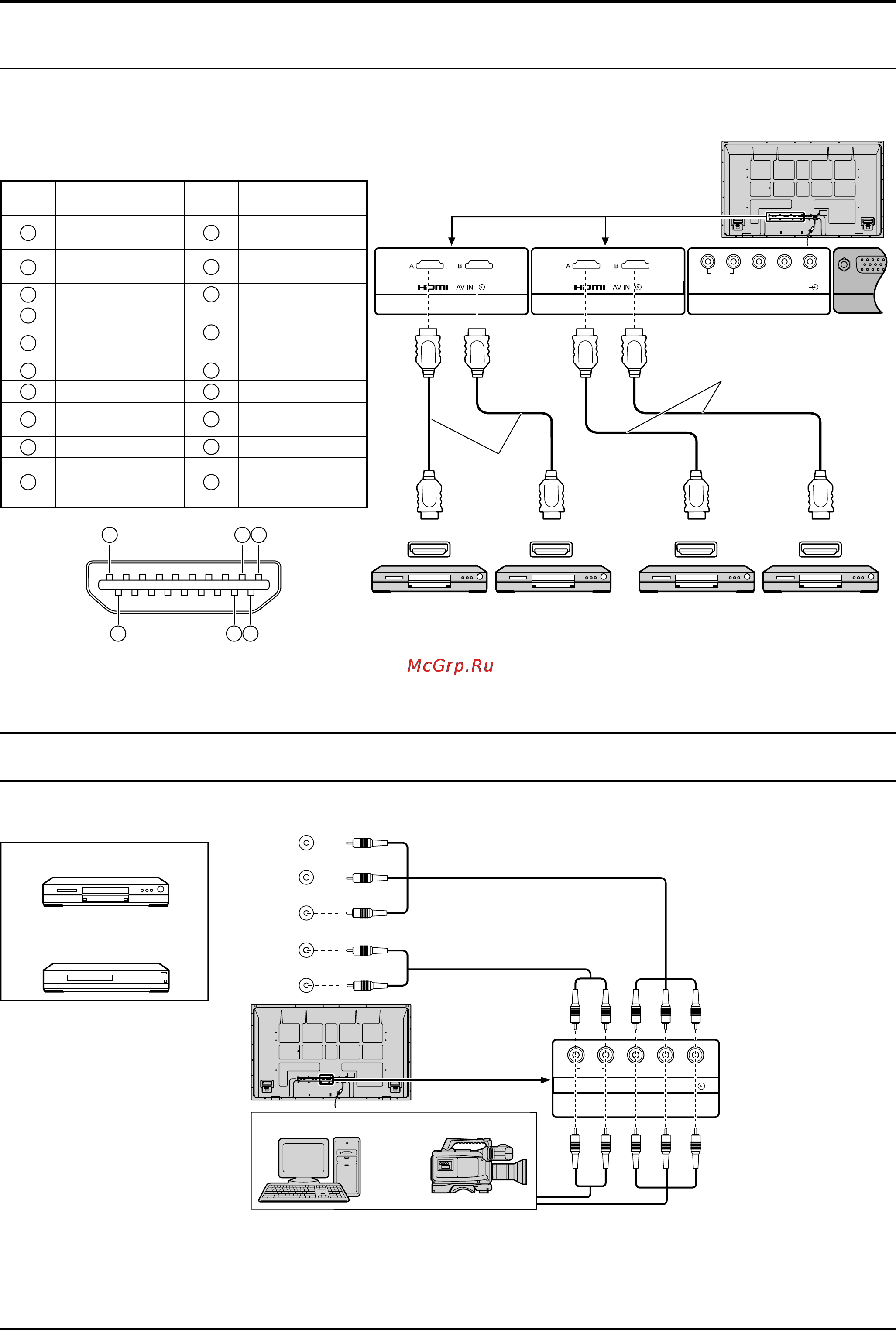

Подключение HDMI
Этот аппарат в качестве стандартного оборудования оснащен блоком разъемов, который равноценен блок
разъемов Dual HDMI (TY-FB10HMD) и блок компонентных видео разъемов RCA (TY-42TM6Z).
Кабель HDMI
DVD плеер или приставка к телевизору
(только HDMI-совместимые устройства)
[Расположение контактов и названия сигналов]
19
3 1
4
2
18
Примечание:
Дополнительные устройства и кабели, показанные
на рисунке, не входят в данный комплект.
Контакт
№
Название сигнала
Контакт
№
Название сигнала
1
T.M.D.S. данные 2+
11
Тактовая частота
T.M.D.S. экранированная
2
T.M.D.S. данные 2
экранированные
12
Тактовая
частота- T.M.D.S.
3
T.M.D.S. данные 2-
13
CEC
4
T.M.D.S. данные 1+
14
Зарезервирован
(не подсоединен)
5
T.M.D.S. данные 1
экранированные
6
T.M.D.S. данные 1-
15
SCL
7
T.M.D.S. данные 0+
16
SDA
8
T.M.D.S. данные 0
экранированные
17
DDC/CEC Земля
9
T.M.D.S. данные 0-
18
+5 B
10
Тактовая
частота+
T.M.D.S.
19
Детектор
«горячего»
подключения
Кабель HDMI
