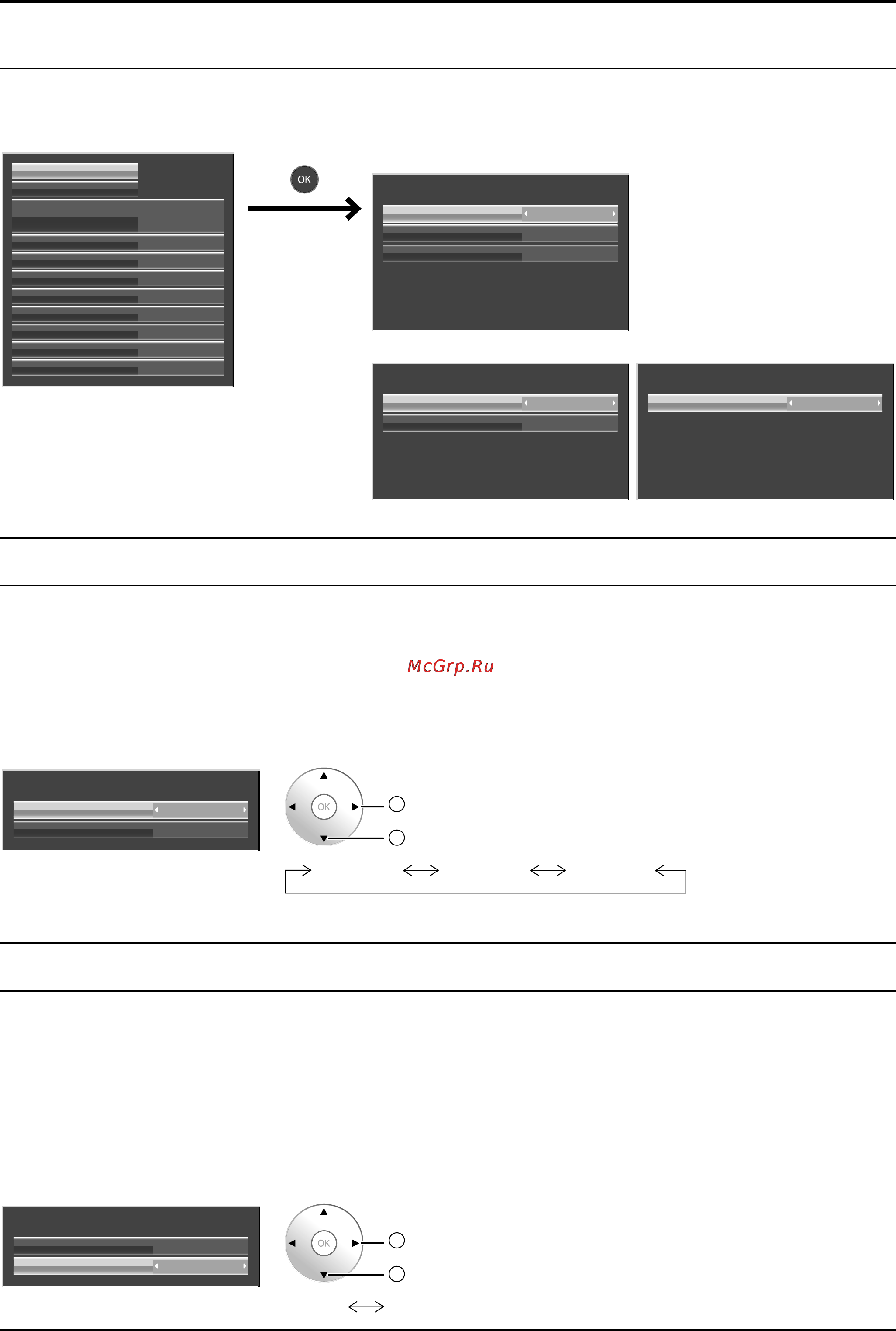

Panasonic TH-65VX100W [39/52] Меню сигнал
![Panasonic TH-65VX100W [39/52] Меню сигнал](/views2/1037402/page39/bg27.png)
39
Установка входных сигналов
Меню Сигнал
Примечание:
Меню настройки“Сигнал” отображает различные условия установки для каждого входного сигнала.
Выбор входа: компонент/RGB
Режим внешний преобразователь
Энергосбережение
Эн/cб в режиме ожидания
Управление питанием
Авто выключение ВЫКЛ
ВЫКЛ
ВКЛ
ВЫКЛ
ВЫКЛ
RGB
Вид экр меню Тип1
Полож. меню Верх/лев
Язык экранного меню Русский
Хранитель экрана
Сигнал
Для RGB
АвтоСинхронизация
1024 ×768
33.7 kHz
60.0 Hz
1125(1080)/60i
Режим XGA
Гориз. частота
Верт. частота
Формат сигнала
Сигнал
[
RGB
]
100 HzОбновить частоту
Для компонентного Для цифрового
1024 ×768Режим XGA
33.7 kHz
60.0 Hz
1125(1080)/60i
Сигнал
[ Компонентный ]
Гориз. частота
Верт. частота
Формат сигнала
100 HzОбновить частоту
[
Digital
]
33.7 kHz
60.0 Hz
1125(1080)/60i
108.0 MHz
Частота синхросигнала
Сигнал
Гориз. частота
Верт. частота
Формат сигнала
100 HzОбновить частоту
Режим XGA
Это меню отображается, когда входным сигналом является аналоговый сигнал (компонентный/PC).
Этот аппарат поддерживает три типа сигнала XGA с вертикальной частотой кадров 60 Гц и различным
соотношением сторон и частотой выборки (1024 × 768 @ 60 Гц, 1280 × 768 @ 60 Гц и 1366 × 768 @ 60
Гц). Чтобы получить более адекватное и приятное изображение, обязательно выполните установки в
соответствии с входным сигналом.
Кроме того, после выполнения этой установки в случае необходимости произведите регулировки (например,
“Нормализовать”) в меню “Поз./размер”. (см. стр. 30)
1024 ×768Режим XGA
Сигнал
[ Компонентный ]
100 HzОбновить частоту
2
изменение
1
Выберите
1024×768 1366×7681280×768
Обновить частоту
Эта функция устанавливает частоту обновления дисплея.
Это меню отображается, когда входной сигнал находится в системе 50 Hz (50i, 50p, 25p, 24p, 24sF) скорости
вертикального сканирования.
100 Hz: Уменьшает мерцание экрана.
50 Hz: Увеличивает разрешение движущихся изображений.
Примечание:
Обычно рекомендуется устанавливать на 100 Hz.
1024 ×768Режим XGA
Сигнал
[ Компонентный ]
100 HzОбновить частоту
2
изменение
1
Выберите
100 Hz 50 Hz
