30

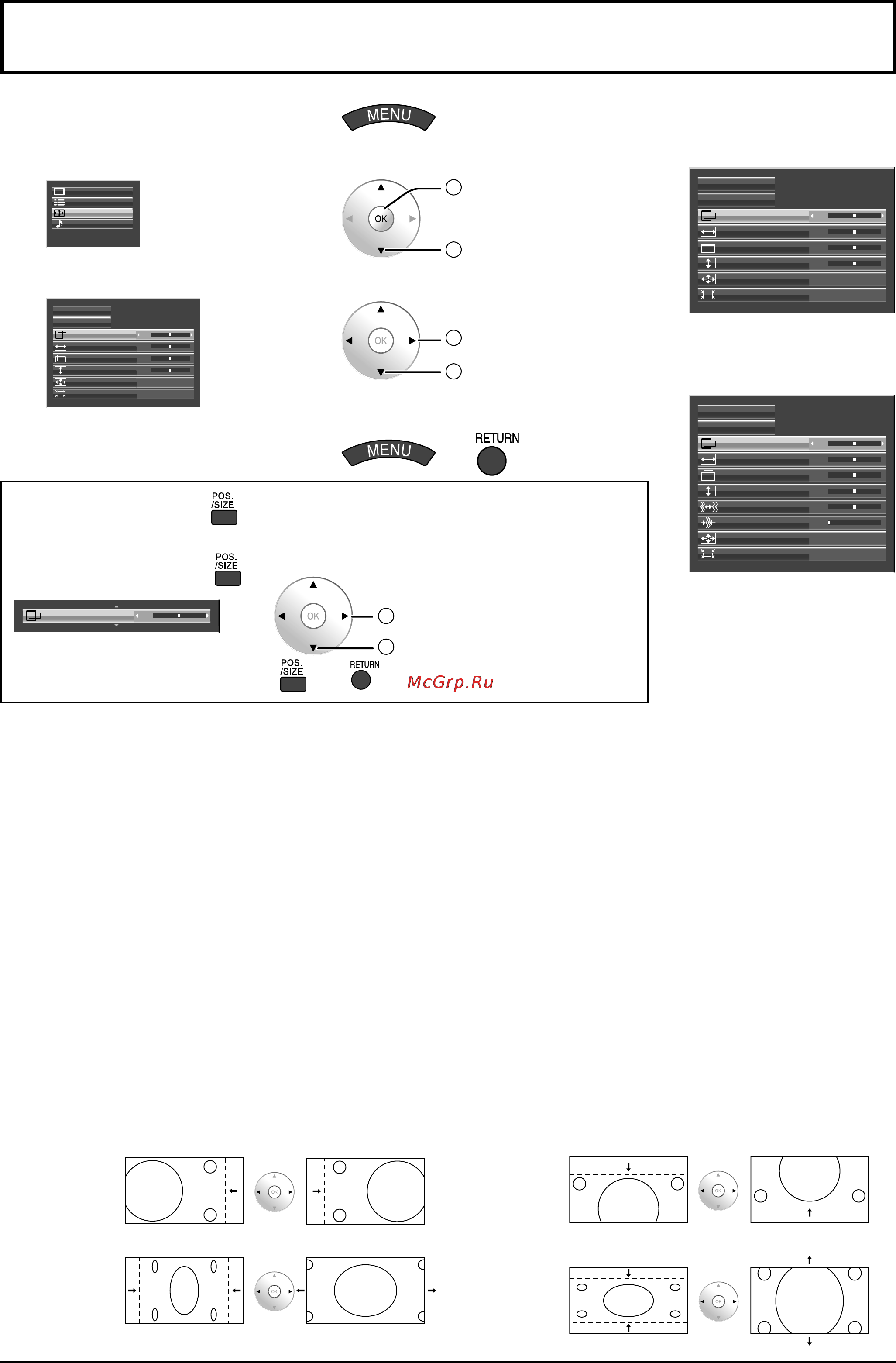

Регулировка Поз./размер
Примечания:
Пункты, которые нельзя изменить, затенены. Пункты, которые можно изменить, различаются в зависимости
от входного сигнала и режима отображения.
Подробности о регулированных параметрах запоминаются отдельно для различных форматов входных
сигналов (Регулированные параметры для сигналов компонента запоминаются для 525 (480) / 60i • 60p, 625
(575) / 50i • 50p, 1125 (1080) / 60i • 50i • 60p • 50p • 24p • 25p • 30p • 24sF, 1250 (1080) / 50i, 750 (720) / 60p •
50p соответственно, а регулированные параметры для сигналов RGB/PC/Digital – для каждого формата).
Если с видеомагнитофона или DVD-проигрывателя получен сигнал “Cue” (Прямой перемотки) или “Rew” (Обратной
перемотки). Данное перемещение положения изображения не может регулироваться при помощи функции “Поз./размер”.
•
•
•
● Авто установ
При подаче на вход сигнала RGB автоматически отрегулируйте Гориз. Положение / Верт. Положение /
Фаза синхронизации /Синхросигнал и установите стандартные значения для Гориз. Размер / Верт. Размер.
Примечания:
Если частота развертки составляет 162 МГц или выше, Синхросигнал не может быть выполнен.
Если края изображения плохо видны или затенены, изображение не может быть отрегулировано
автоматически. В этом случае еще раз нажмите Авто установ после изменения изображения на более четкое.
При подаче на вход сигнала DVI-D Фаза синхронизации не может быть отрегулирована автоматически.
Выберите Нормализовать в Поз./размер и нажмите кнопку OK, в случае если
соответствующие настройки не могут быть сделаны.
•
•
•
•
●
Гориз. положение
Подрегулируйте горизонтальное положение.
●
Верт. положение
Подрегулируйте вертикальное положение.
●
Гориз. размер
Подрегулируйте горизонтальный размер.
●
Верт. размер
Подрегулируйте вертикальный размер.
1
Отобразите экран меню.
2
Выберите опцию “Поз./размер”.
Установка
Поз./размер
Звук
2
OK
1
Выберите
3
Выберите пункт и установите.
Размер экрана
Гориз. положение
0
0
0
ВЫКЛ
Гориз. размер
Авто установ
Нормализовать
Верт. положение
0Верт. размер
Режим пикселов 1:1
ВЫКЛ
2
регулировка или Выберите
1
Выберите
4
Выйдите из меню.
или
Во время подачи на вход
сигнала “Component”,
“RGB” и “PC”.
Размер экрана
Гориз. положение
0
0
0
ВЫКЛ
Гориз. размер
Авто установ
Нормализовать
Верт. положение
0Верт. размер
0
Синхросигнал
-16Фаза синхронизации
Режим пикселов 1:1
ВЫКЛ
Во время подачи на вход
сигнала “Digital”, “SDI” и
“HDMI”.
Размер экрана
Гориз. положение
0
0
0
ВЫКЛ
Гориз. размер
Авто установ
Нормализовать
Верт. положение
0Верт. размер
Режим пикселов 1:1
ВЫКЛ
Использование опции для отображения меню
Чтобы отобразить меню для регулировки меню Поз./размер в нижней
части экрана, нажмите
Гориз. положение 0
2
регулировка или Выберите
1
Выберите меню
Чтобы скрыть меню, нажмите или .
