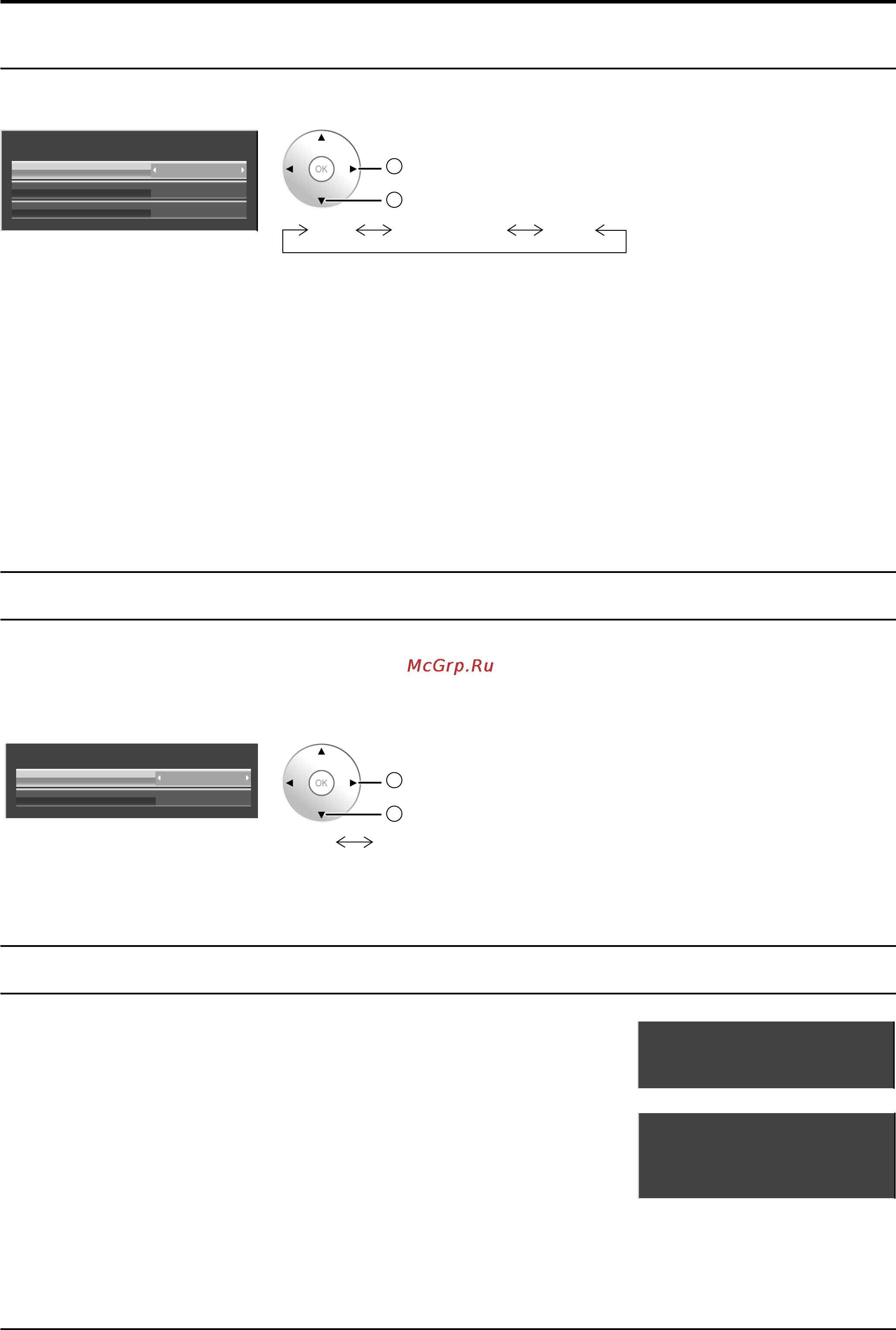

Panasonic TH-65VX100W [40/52] Индикация входного сигнала
![Panasonic TH-65VX100W [40/52] Индикация входного сигнала](/views2/1037402/page40/bg28.png)
33.7 kHz
60.0 Hz
1125(1080)/60i
Гориз. частота
Верт. частота
Формат сигнала
33.7 kHz
60.0 Hz
1125(1080)/60i
108.0 MHz
Частота синхросигнала
Гориз. частота
Верт. частота
Формат сигнала
40
Синхронизация
Выберите “Cигнaл” из меню “Установка” при входном сигнале RGB.
АвтоСинхронизация
1024 ×768Режим XGA
Сигнал
[
RGB
]
100 HzОбновить частоту
2
изменение
1
Выберите
Авто VBSпо сигналу G
Установка сигнала синхронизации RGB:
Убедитесь, что аппарат настроен на режим входных сигналов RGB (данная функция срабатывает только для
входных сигналов RGB).
Авто: Автоматически выбирается синхронизация горизонтального (H) и вертикального (V)
сигналов или выбирается синхронизированный сигнал. Если вводятся оба сигнала, то
выбирается синхронизация горизонтального (H) и вертикального (V) сигналов.
по сигналу G: Использует синхронизированный сигнал из сигнала Video G, который вводится через
штекер G.
VBS: Использует синхронизированный сигнал из входного композитного синхронизированного
сигнала, который вводится через штекер HD.
Пропустить SDI на выход
Установите активную функцию Сдвоенный блок разъемов HD-SDI (TY-FB11DHD).
Примечание:
Для этого меню установки можно выполнят, только когда выбран слот, установленный на Сдвоенный блок
разъемов HD-SDI (TY-FB11DHD).
Сигнал
[
Digital
]
ВЫКЛПропустить SDI на выход
100 HzОбновить частоту
2
изменение
1
Выберите
ВЫКЛ ВКЛ
ВКЛ: Включает активный пропуск на выход.
ВЫКЛ: Отменяет активный пропуск на выход.
Индикация входного сигнала
Установка входных сигналов
Отображает частоту и тип текущего входного сигнала.
Эта индикация работает только в режимах входных сигналов Компонентный,
RGB, PC и Digital.
Диапазон отображения:
Горизонтальная 15 – 110 kHz
Вертикальная 48 – 120 Hz
Во время подачи на вход цифровых сигналов отображается частота
синхросигнала.
