16

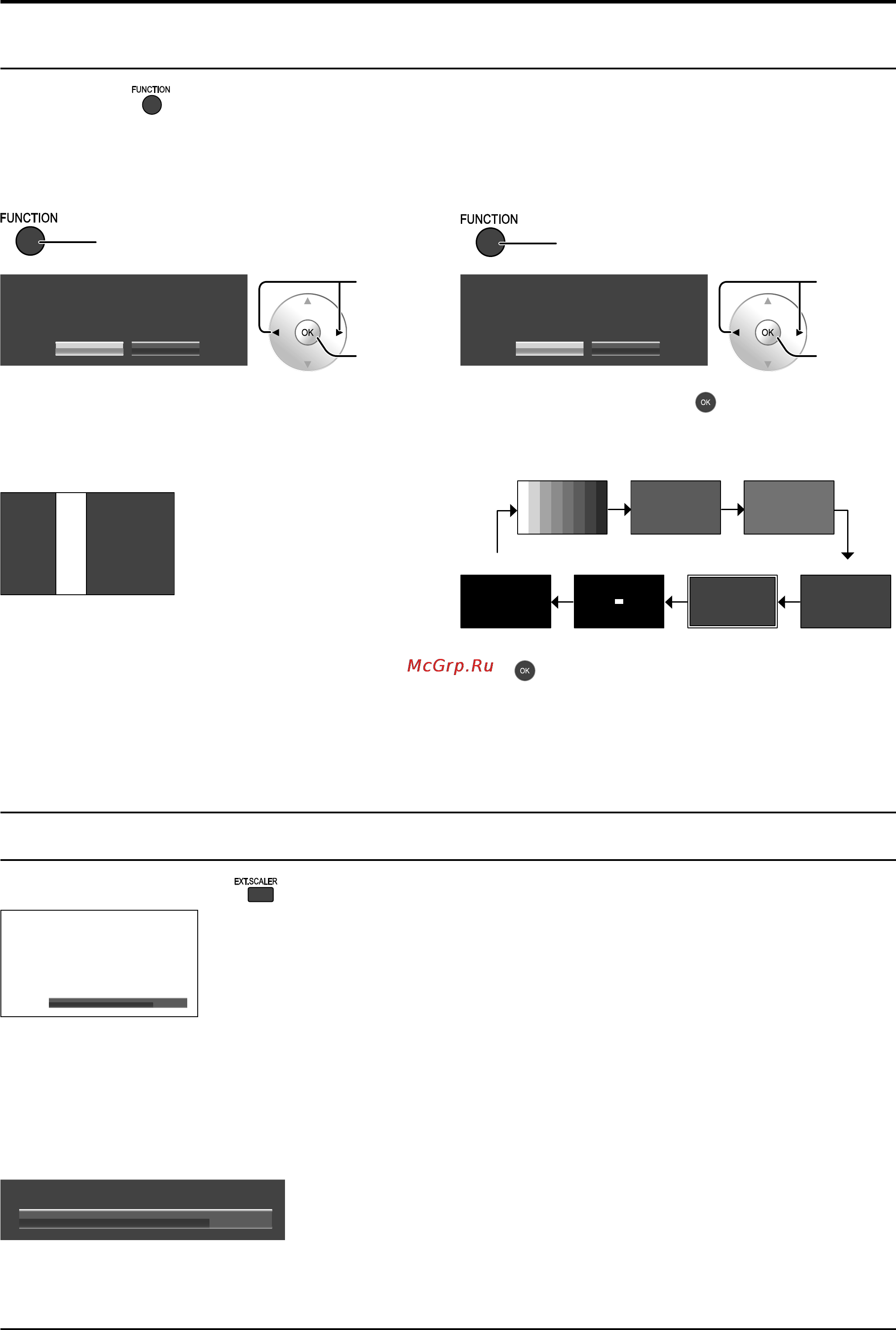

Функции Полоса прокрутки и Тестовые изображения
Нажмите
Да Нет
Полоса прокрутки
Полоса прокрутки
Нажимом
кнопок
выбирается
“да”.
Нажмите.
Активизирует хранитель экрана Прокрутка полосы.
Через 15 минут дисплей переходит в режим
ожидания.
Прокрутка полосы
Для выхода из этого режима нажмите любую кнопку.
Нажмите
Да Нет
Тестовые изображения
Тестовые изображения
Нажимом
кнопок
выбирается
“да”.
Нажмите.
При каждом нажатии кнопки отображается другое
тестовое изображение (всего семь).
Цветовая
панель
Красный
Зеленый
Голубой
Рамка (2 строки
× 2 точки)
Черный
1% окна
Для выхода из этого режима нажмите любую кнопку
кроме .
Функция EXT. SCALER
При каждом нажатии кнопки внешний преобразователь активизируется или отменяется.
ВКЛРежим внешний преобразователь
ВЫКЛ: Используется встроенный преобразователь.
ВКЛ: Используется внешний преобразователь.
Установка действительна со следующими сигналами.
1125 (1080) / 24p•25p•30p•50p•60p
Для входных сигналов, отличных от указанных выше, указание опции “ВКЛ” приведет к отображению
следующего сообщения.
ВКЛРежим внешний преобразователь
Input signal must be 1125p(1080p)
Примечание:
Вы можете также включать и отключать встроенный преобразователь, получив доступ к опции “Режим
внешний преобразователь” в меню Установка. (см. стр. 35)
Основные регуляторы
Нажатие кнопки активизирует одну из следующих двух функций. Установку функциональной кнопки можно
сконфигурировать, получив доступ к опции “Function button assign” в меню Дополнительно. (см. стр. 41)
Полоса прокрутки Тестовые изображения
Примечание:
Автоматическое выключение питания отменяется во время работы Полоса прокрутки или Тестовые
изображения. (см. стр. 36)
