Panasonic TH-65VX100W [38/52] Установка входных сигналов
![Panasonic TH-65VX100W [38/52] Установка входных сигналов](/views2/1037402/page38/bg26.png)

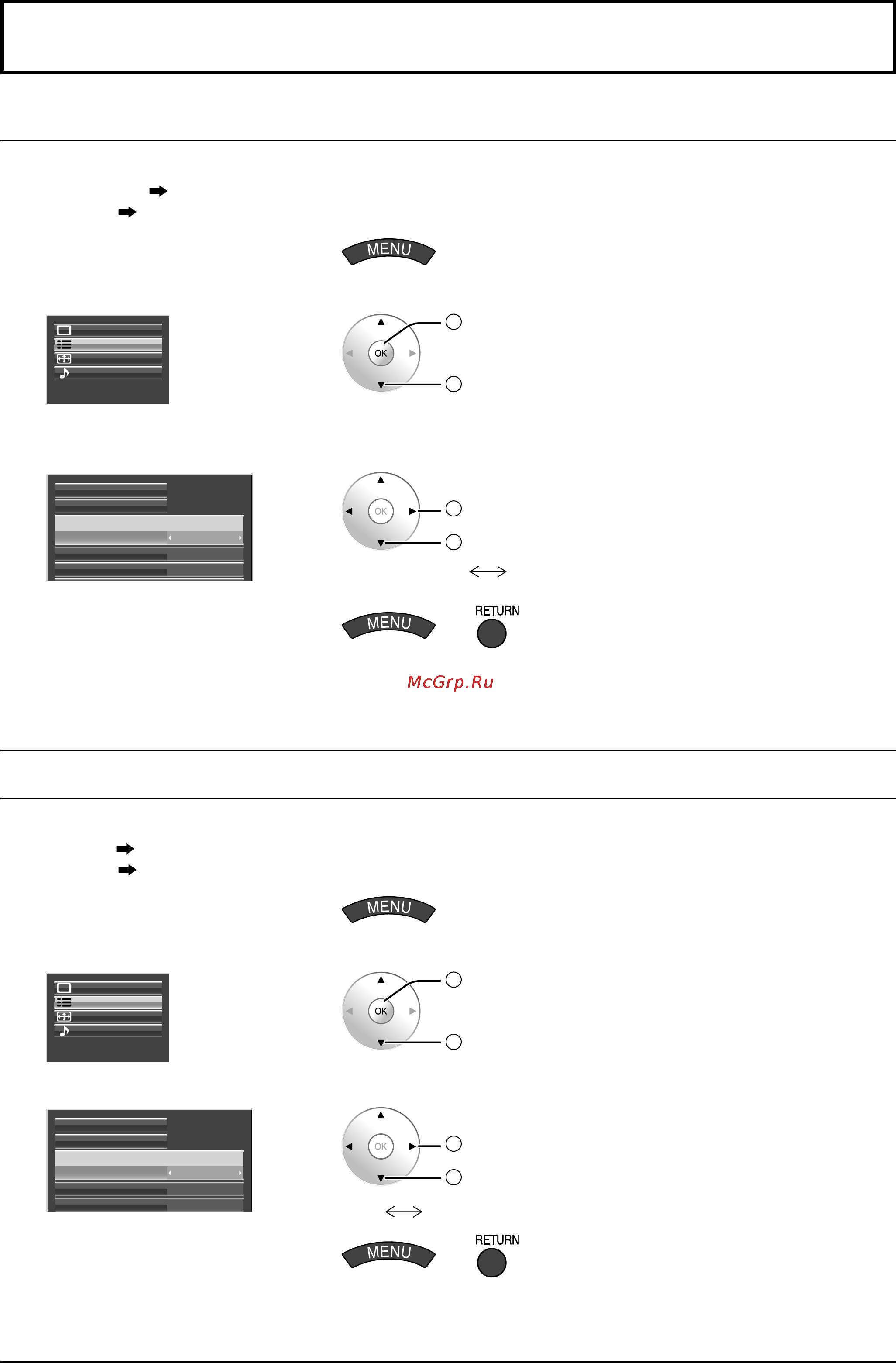

38
Выбор входа: компонент/RGB
Выберите для совпадения сигналов источника, подключенного ко входным разъемам “компонент/RGB”.
Сигналы Y, P B, PR “Компонентный”
Сигналы RGB “RGB”
1
Отобразите экран меню.
2
Выберите опцию “Установка”.
Установка
Поз./размер
Звук
2
OK
1
Выберите
3
Выберите опцию “Выбор входа: компонент/RGB” и
установите.
Выбор входа: компонент/RGB
Режим внешний преобразователь
Энергосбережение
ВЫКЛ
ВЫКЛ
RGB
Хранитель экрана
Сигнал
2
изменение
1
Выберите
Компонентный RGB
4
Выйдите из меню.
или
Примечания:
Выбор может быть недоступен в зависимости от установленной дополнительной платы.
Выполните установку выбранного входного разъема (SLOT1, SLOT2, SLOT3 или PC IN).
Выбор сигнала YUV/RGB
Выберите для совпадения сигналов источника, подключенного ко входным разъемам “DVI”.
Сигналы YUV
“YUV”
Сигналы RGB
“RGB”
1
Отобразите экран меню.
2
Выберите опцию “Установка”.
Установка
Поз./размер
Звук
2
OK
1
Выберите
3
Выберите опцию “Выбор сигнала YUV/RGB” и установите.
Выбор сигнала YUV/RGB
RGB
Режим внешний преобразователь
Энергосбережение
ВЫКЛ
ВЫКЛ
Хранитель экрана
Сигнал
2
изменение
1
Выберите
YUV
RGB
4
Выйдите из меню.
или
Примечания:
Выбор может быть недоступен в зависимости от установленной дополнительной платы.
Выполните установку выбранного входного разъема (SLOT1 или SLOT2).
•
•
•
•
Установка входных сигналов
