Smartec ST-NC120F [10/15] Подключение электрозамка

ST-NC100EM

c. Прямой кабель Ethernet 10/100

Данный кабель может использоваться для включения контроллера в общую сеть Ethernet

через сетевой коммутатор или концентратор.

Разъем 1 Контакт Контакт Разъем 2

TX+ 1 <―бело-оранжевый―> 1 TX+

TX- 2 <―оранжевый―> 2 TX-

RX+ 3 <―бело-зеленый―> 3 RX+

4 <―голубой―> 4

5 <―бело-голубой―> 5

RX- 6 <―зеленый―> 6 RX-

7 <―бело-коричневый―> 7

8 <―коричневый―> 8

Подключение электрозамка

Контроллер имеет и нормально-замкнутый, и нормально-разомкнутый контакты для управления

электрозамком. Используйте НР (NO) контакт для управления замком, который должен открываться

при подаче питания и закрываться при отключении питания. Используйте НЗ (NC) контакт для

управления замком, который должен закрываться при подаче питания и открываться при отключении

питания.

Примечание: При подключении замка обязательно использование защитного диода типа FR107 или

IN4007, см. схемы ниже.

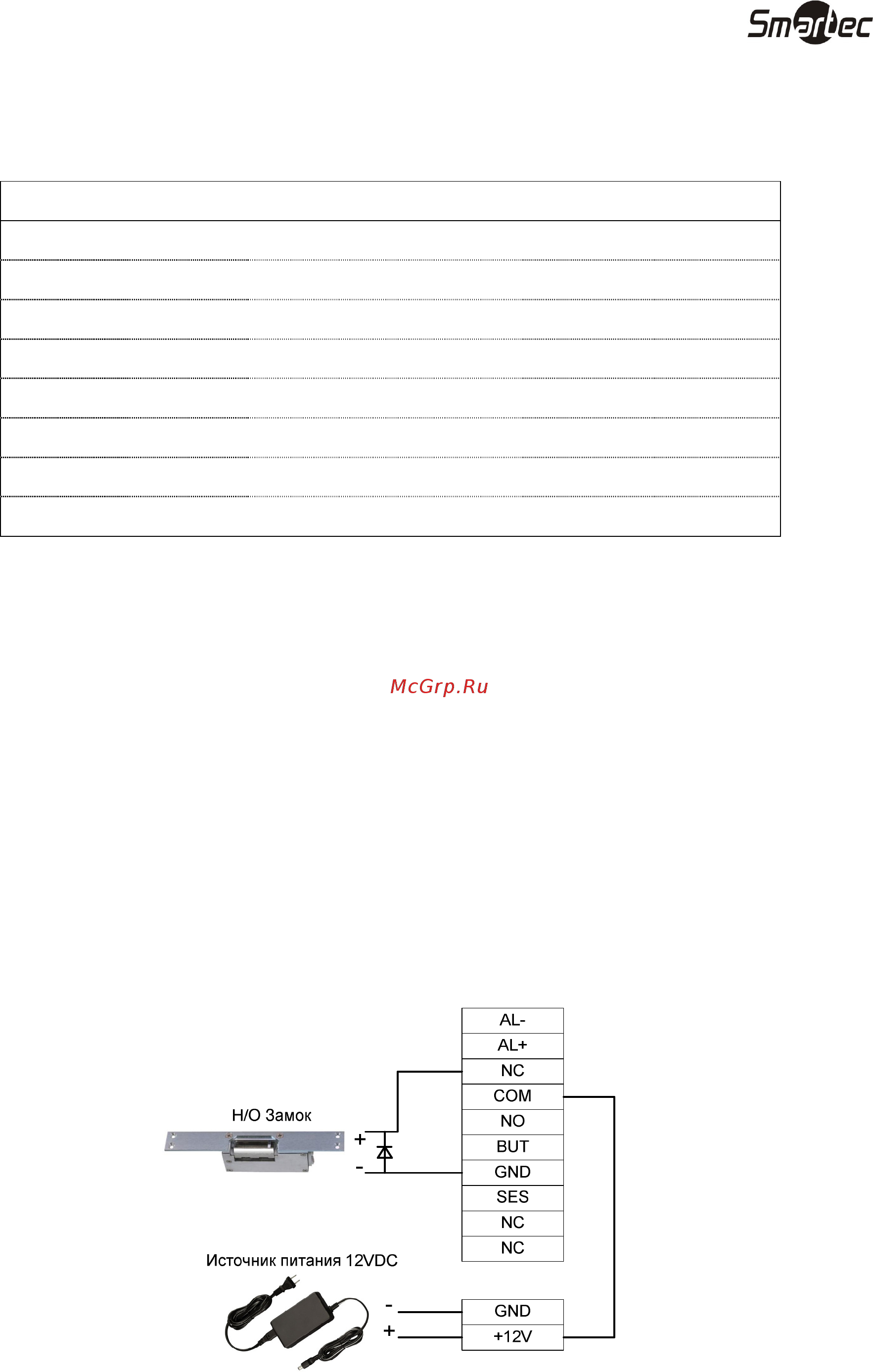

Подключение электрозамка при использовании общего источника питания

Примечание: Общий источник питания может использоваться если:

Uзамка=12В, I-Iзамка>1А (где Uзамка – рабочее напряжение замка, I – выходной ток источника

питания, Iзамка – рабочий ток замка). Расстояние между замком и контроллером короткое.

Нормально-открытый замок
