Smartec ST-NC120F [8/15] Подключение контроллера по rs485

ST-NC100EM

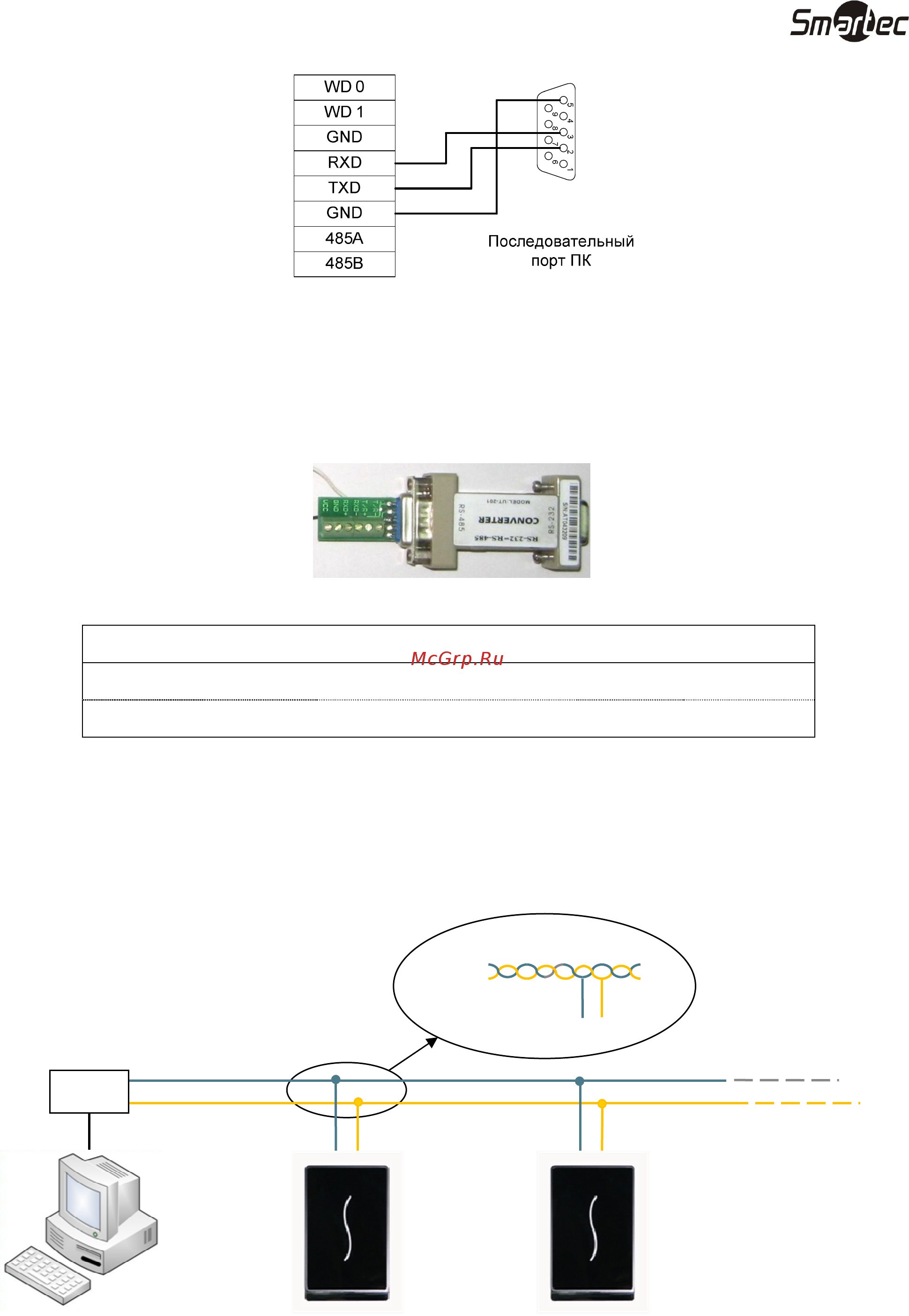

Подключение контроллера по RS485

Для подключения контроллера к ПК по RS485 используйте идущий в комплекте кабель-удлинитель.

Для подключения линии связи RS485 к ПК необходимо использовать конвертер RS485/RS232, как,

например, показанный на рисунке ниже, который не входит в комплект.

Ниже приводится таблица назначения контактов:

Конвертер

Контакт Контакт

Терминал

485+ <―синий―> 7 485A

485- <―желтый―> 8 485B

Интерфейс RS485 использует топологию шина с возможностью подключения более чем 2 устройств.

Для построения линии связи используется кабель с несколькими витыми парами. Передача сигнала

осуществляется с помощью пары проводников: инвертированная и неинвертированная сигнальные

линии. На рисунке ниже приведена общая схема построения сети RS485 с использованием конвертера

RS232/RS485.

Примечание: Конвертер RS232/485 не входит в комплект поставки с каждым контроллером и

приобретается отдельно.

ПК

RS485

Конвертер

RS232/RS485

RS485

485A 485B

485+ (желтый)

485A

485B

485

485B
