Smartec ST-NC120F [9/15] Подключение контроллера по ethernet

ST-NC100EM

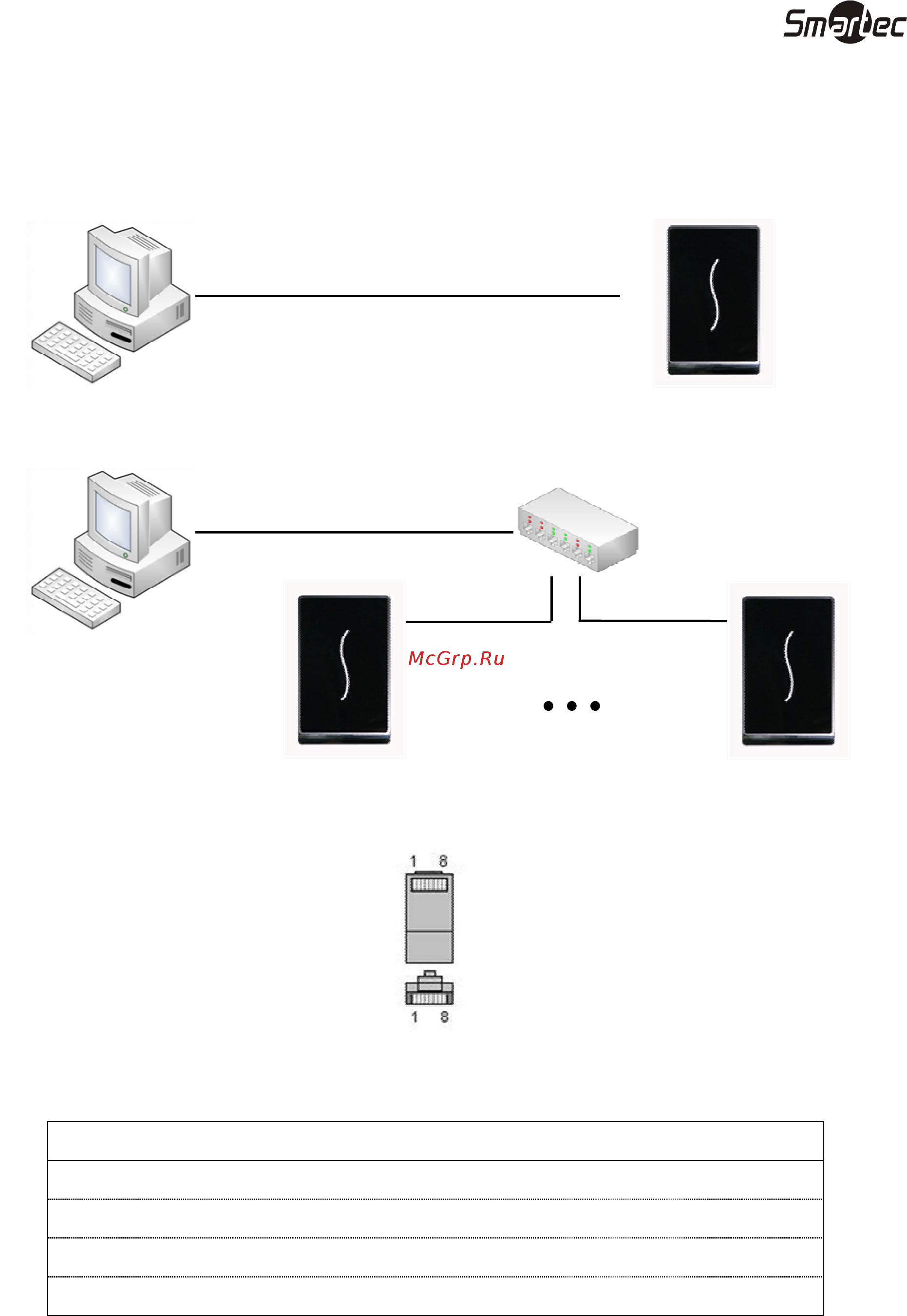

Подключение контроллера по Ethernet

1. Прямое подключение контроллера к ПК с помощью перекрещенного кабеля.

2. Подключение контроллера к ПК через HUB с использованием общей сети Ethernet.

a. Стандартный разъем RJ45

b. Перекрещенный кабель Ethernet 10/100

Данный кабель может использоваться для непосредственного подключения к ПК.

Разъем 1 Контакт Контакт Разъем 2

TX+ 1 <―> 3 RX+

TX- 2 <―> 6 RX-

RX+ 3 <―> 1 TX+

RX- 6 <―> 2 TX-

Коммутатор

Перекрещенный кабель Ethernet

IP: 192.168.1.200

МАСКА

255.255.255.0

IP: 192.168.1.201

МАСКА

255.255.255.0
