ST-NC100EM
12
Нормально-закрытый замок

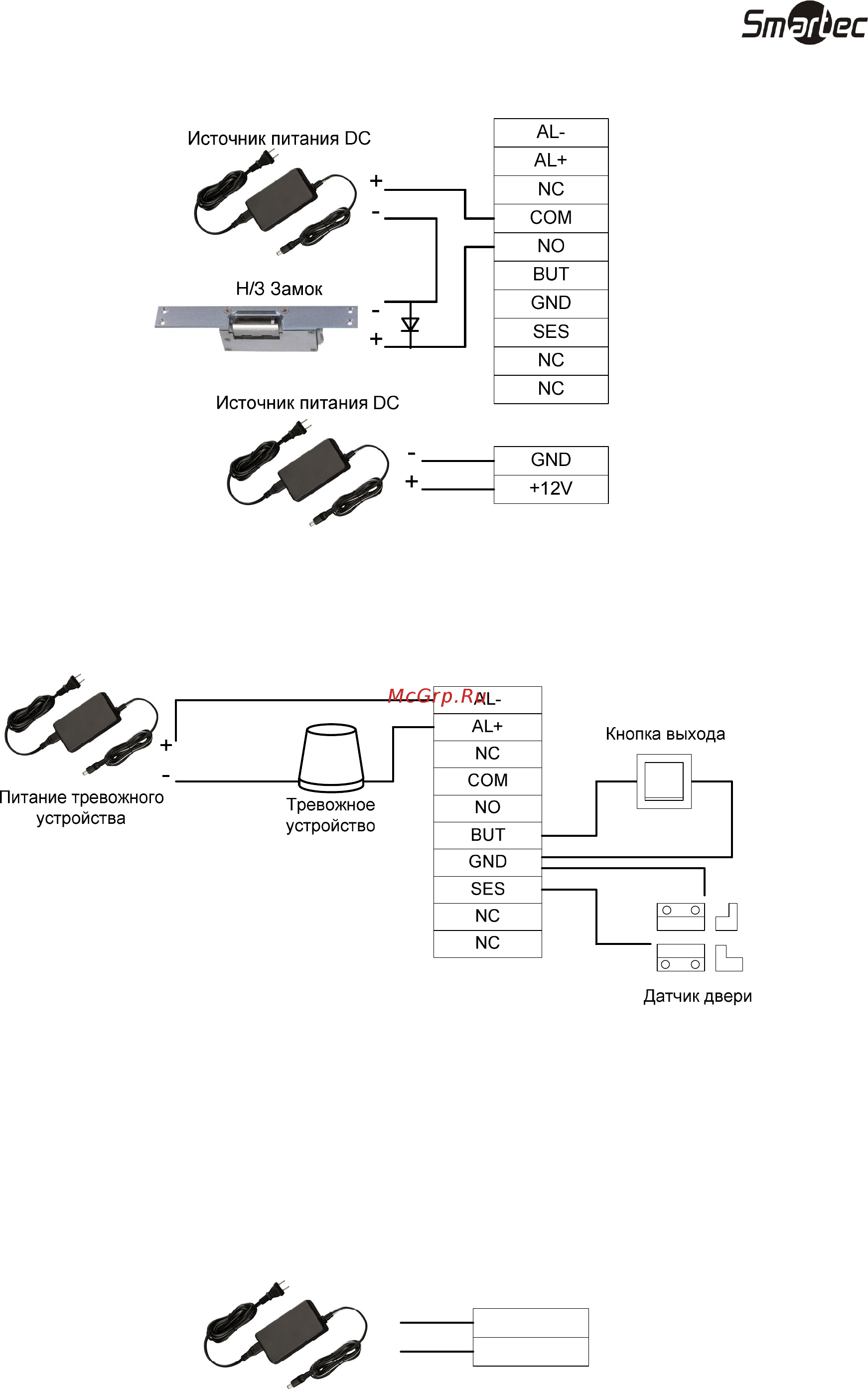

Подключение кнопки выхода, тревожного устройства, датчика
положения двери
Примечание: Выходы AL- и AL+ являются выходами реле ОБЩ (COM) и НР (NO) соответственно.
Подключение питания
Напряжение питания контроллера составляет 12 В (DC), потребляемый ток в спящем режиме
составляет менее 50 мА, а в рабочем режиме 500 мА. (При подключении соблюдайте полярность).
GND
+12V
+
-
Источник питания DC
