ST-NC100EM

Установка

1. Приложите к стене монтажный шаблон. Просверлите отверстия в соответствии с метками на

шаблоне (необходимо просверлить отверстия под винты и отверстие для прокладки кабеля)

2. Снимите влагозащитную прокладку с контроллера

3. Открутите винт, расположенный на нижней стенке контроллера

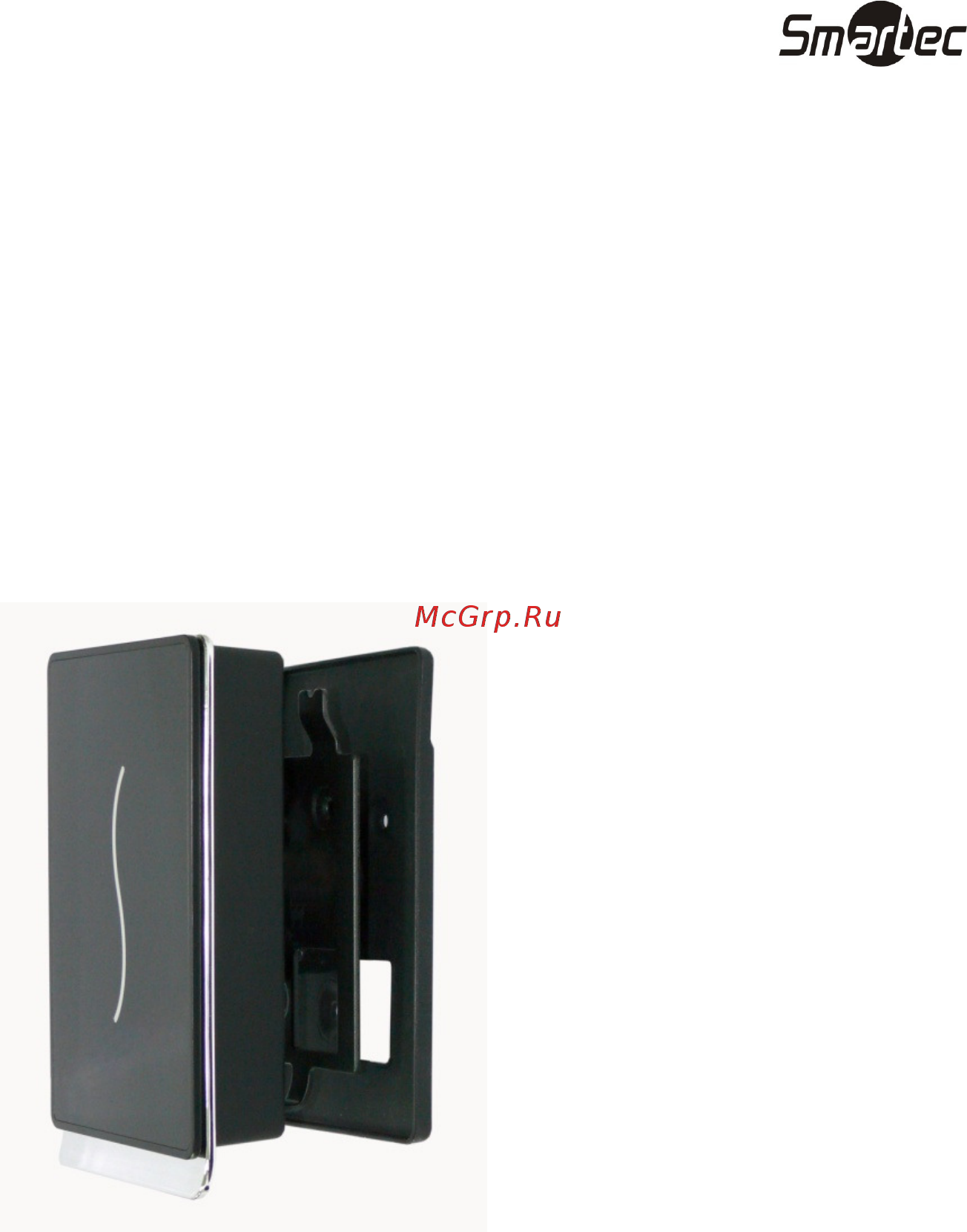

4. Снимите считыватель с металлической монтажной пластины

5. Закрепите влагозащитную прокладку и монтажную пластину на стене, используя винты

6. После подключения контроллера, зафиксируйте его на монтажной пластине

Подключение

Назначение контактов

ВНИМАНИЕ: Не следует подключать периферийное оборудование при включенном питании

устройства, поскольку это может привести к серьезному повреждению устройства.

Назначение контактов:

• Датчик положения двери (SEN, GND)

• Кнопка выхода (BUT, GND)

• Тревожный выход (ALM+, ALM-)

• Электрозамок (NC, COM, NO)

• Ethernet (RJ45-1, RJ45-2, RJ45-3, RJ45-6)

• RS232 (232RX, 232TX, GND)

• RS485 (485A, 485B)

• Виганд выход (WD1, WD0, GND)

• Виганд вход (INWD1, INWD0, GND, BEEP, GLED, RLED)

• Питание (+12V, GND)
