ST-NC100EM
11
Нормально-закрытый замок

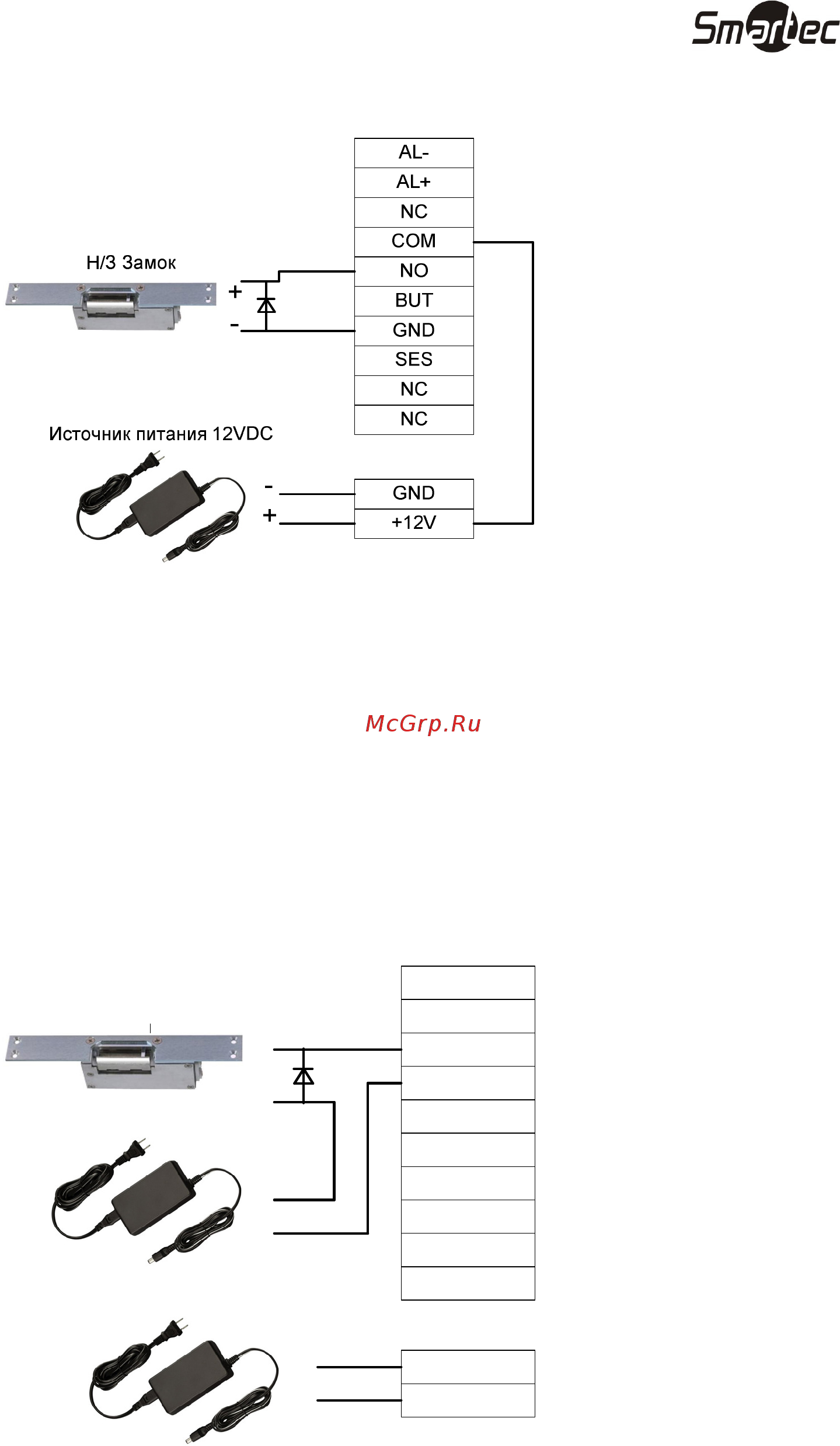

Подключение электрозамка при использовании отдельных источников питания
Примечание: Раздельные источники питания используются если:
1) Uзамка=12В, I-Iзамка<=1А
2) Uзамка≠12В
3) Расстояние между замком и контроллером большое
(где Uзамка – рабочее напряжение замка, I – выходной ток источника питания, Iзамка – рабочий ток
замка).
Нормально-открытый замок
AL-
AL+
NC
COM
NO
BUT
GND
SES
NC
NC
GND
+12V
+
-
+
-
+
-
Н/О Замок
Источник питания DC
Источник питания DC
