Русский-8

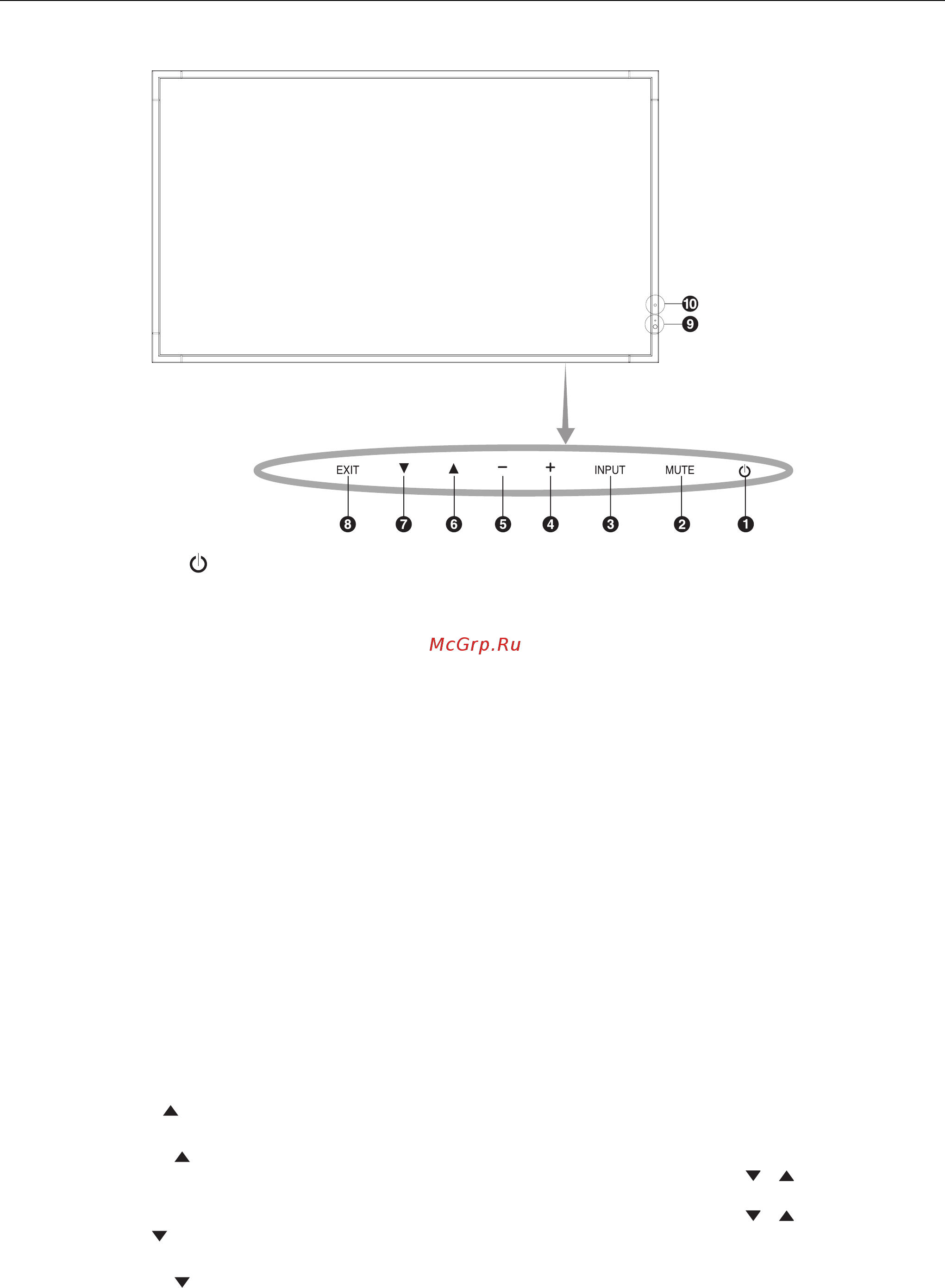

Названия деталей и их функции
Панель управления
쐃 Кнопка ПИТАНИЕ ( )
Включение и выключение питания. См. также стр. 16.
쐇 Кнопка ОТКЛЮЧЕНИЕ ЗВУКА (MUTE)
Позволяет включать/отключать звук.
쐋 Кнопка ВХОД (INPUT)
В меню OSD выполняет функцию кнопки УСТАНОВИТЬ/
ТОЧЕЧН. МАСШТАБИРОВАНИЕ. (Переключение между
входами [DVI], [DPORT], [HDMI], [VGA] или [Y/Pb/Pr],
[SCART]*, [VIDEO]*, [S-VIDEO]*, [DPORT2]*, [DPORT3]*,
[HDMI2]*, [RGB/HV]* или [Y/Pb/Pr2]*). Это доступные
входы, представленные заданными изготовителем
наименованиями.
쐏 Кнопка ПЛЮС (+)
Действует как кнопка (+) для увеличения регулируемого
значения в меню OSD.
Если меню OSD выключено, повышает уровень
выводимого аудиосигнала.
쐄 Кнопка МИНУС (-)
Действует как кнопка (-) для уменьшения регулируемого
значения в меню OSD.
Если меню OSD выключено,
снижает уровень выводимого аудиосигнала.
쐂 Кнопка ВВЕРХ ( )
Включает меню OSD, когда оно выключено.
Действует как кнопка для перемещения выделенной
области вверх и выбора настраиваемых параметров в
меню OSD.
쐆 Кнопка ВНИЗ ( )
Включает меню OSD, когда оно выключено.
Действует как кнопка для перемещения выделенной
области вниз и выбора настраиваемых параметров в
меню OSD.
쐊 Кнопка ВЫХОД (EXIT)
Включает меню OSD, когда оно выключено.
В меню OSD выполняет функцию кнопки ВЫХОД для
перехода в предыдущее меню.
쐎
Датчик дистанционного управления и индикатор питания
Получает сигналы с пульта дистанционного
управления (при использовании беспроводного пульта
дистанционного управления). См. также стр. 11.
Когда ЖК-монитор работает, индикатор горит зеленым*.
Когда монитор выключен, индикатор горит красным.
В режиме экономии энергии индикатор мигает желтым.
Индикатор горит зеленым и желтым попеременно при
включенной функции «ПАРАМЕТРЫ ГРАФИКА».
При неисправности элемента монитора индикатор
мигает красным.
* Если в меню «ИНДИКАТОР ПИТАНИЯ» выбрано
«ВЫКЛ.» (см. стр. 24), индикатор не загорится, когда
монитор работает.
쐅 Датчик уровня освещения в помещении
Определяет яркость окружающего освещения и
позволяет монитору автоматически регулировать
уровень подсветки экрана для большего удобства
просмотра. Не закрывайте этот датчик. См. стр. 28.
Режим блокировки клавиш управления
Этот элемент управления полностью блокирует доступ
ко всем функциям клавиш управления. Чтобы включить
функцию блокировки клавиш управлений, одновременно
нажмите и удерживайте кнопки
и более 3 секунд.
Для возврата в режим пользователя одновременно
нажмите и удерживайте кнопки и более 3 секунд.
*: Эта функция зависит от типа используемой дополнительной панели.
