Русский-9
Русский

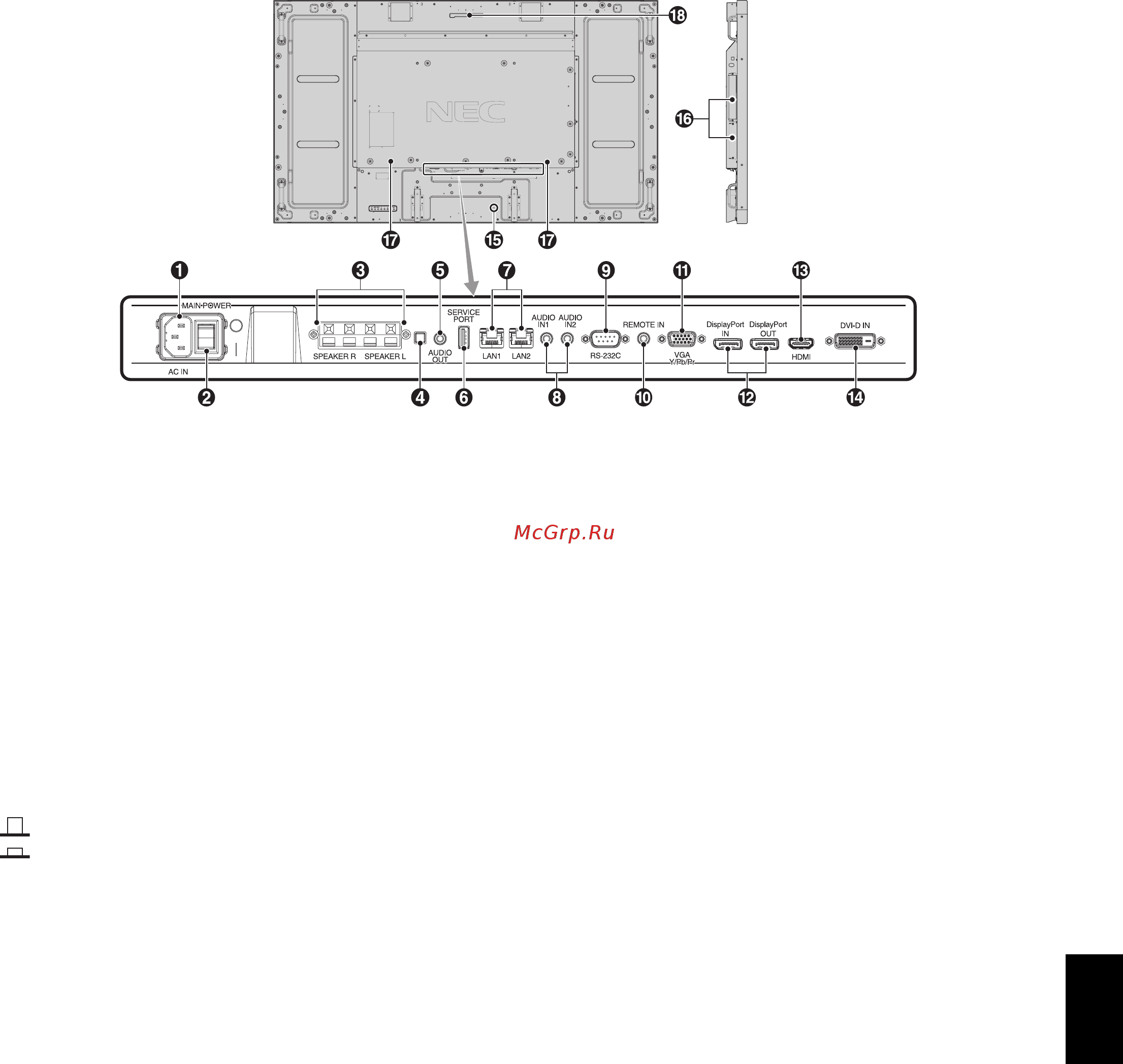

Панель разъемов
쐃 Разъем AC IN
Служит для подсоединения прилагаемого кабеля
питания.
쐇 Главный выключатель питания
Выключатель питания служит для включения и
выключения питания от сети.
쐋 ВНЕШНИЙ ГРОМКОГОВОРИТЕЛЬ
Вывод аудиосигнала от входов AUDIO 1, DPORT и HDMI.
Красная клемма — плюс (+).
Черная клемма — минус (-).
ПРИМЕЧАНИЕ
. Данный выход предназначен для
подключения двух громкоговорителей мощностью 15 Вт
каждый (8 Ом).
쐏
Переключатель встроенного/внешнего громкоговорителя
: Встроенный громкоговоритель
: Внешний громкоговоритель.
ПРИМЕЧАНИЕ. Отключайте монитор при включении и
выключении встроенного/внешнего громкоговорителя.
쐄 АУДИОВЫХОД
Вывод аудиосигнала от входов AUDIO IN 1, 2, DPORT
и HDMI на внешнее устройство (стереофонический
радиоприемник, усилитель и т.п.).
쐂 Сервисный порт
Этот USB-разъем предназначен для обновления
программного обеспечения в будущем.
쐆 Порт LAN (RJ-45)
LAN-соединение. См. стр. 31 и 34.
ПРИМЕЧАНИЕ. В первую очередь используйте вход LAN1.
쐊 AUDIO IN 1, 2
Служит для ввода аудиосигнала с внешнего
оборудования, например, с компьютера или DVD-
проигрывателя.
쐎 RS-232C (9-штырьковый разъем D-Sub)
Подключение входа RS-232C от внешнего оборудования,
например ПК, для управления функциями RS-232C.
쐅 REMOTE IN
Используйте дополнительное проводное дистанционное
управление, подключив его к монитору.
ПРИМЕЧАНИЕ. Не используйте этот разъем без
соответствующих указаний.
쐈 Вход VGA IN (15-контактный мини разъем D-Sub)
Служит для ввода аналоговых сигналов RGB с
персонального компьютера или сигналов RGB другого
устройства. Этот вход может использоваться с
источником RGB или COMPONENT. Выберите тип
сигнала в меню НАСТРОЙКА ТЕРМИНАЛА. См. стр. 26.
ПРИМЕЧАНИЕ. При использовании этого разъема для
источника COMPONENT, используйте соответствующий
сигнальный кабель. При возникновении вопросов
обратитесь к поставщику.
쐉 Разъемы DisplayPort
Входной разъем (IN): Вход сигналов DisplayPort.
Выходной разъем (OUT): Для вывода отображаемого
сигнала. См. стр. 24 «НАСТР. ВИДЕО ВЫХОДА».
Для вывода сигнала, отображаемого в качестве
основного изображения при выборе режима «Картинка в
картинке». См. стр. 11.
씈 HDMI IN
Вход цифрового сигнала HDMI.
씉 DVI IN (DVI-D)
Вход цифрового RGB-сигнала от компьютера или
устройства ТВЧ (телевидения высокой четкости),
имеющего цифровой выход RGB.
* Этот разъем не поддерживает аналоговый вход.
씊 Замок типа Kensington
Для обеспечения безопасности и предотвращения кражи.
씋 Гнездо для дополнительной панели
Доступны аксессуары для гнезда 2 и гнезда 3.
Подробные сведения вы можете получить у поставщика.
ПРИМЕЧАНИЕ. Подробные сведения о дополнительных
панелях вы можете получить у поставщика.
씌 Встроенный динамик
씍
Датчик интеллектуальных данных беспроводной сети
Датчик беспроводного обмена данными монитора и
настройками.
