Русский-4
Содержимое

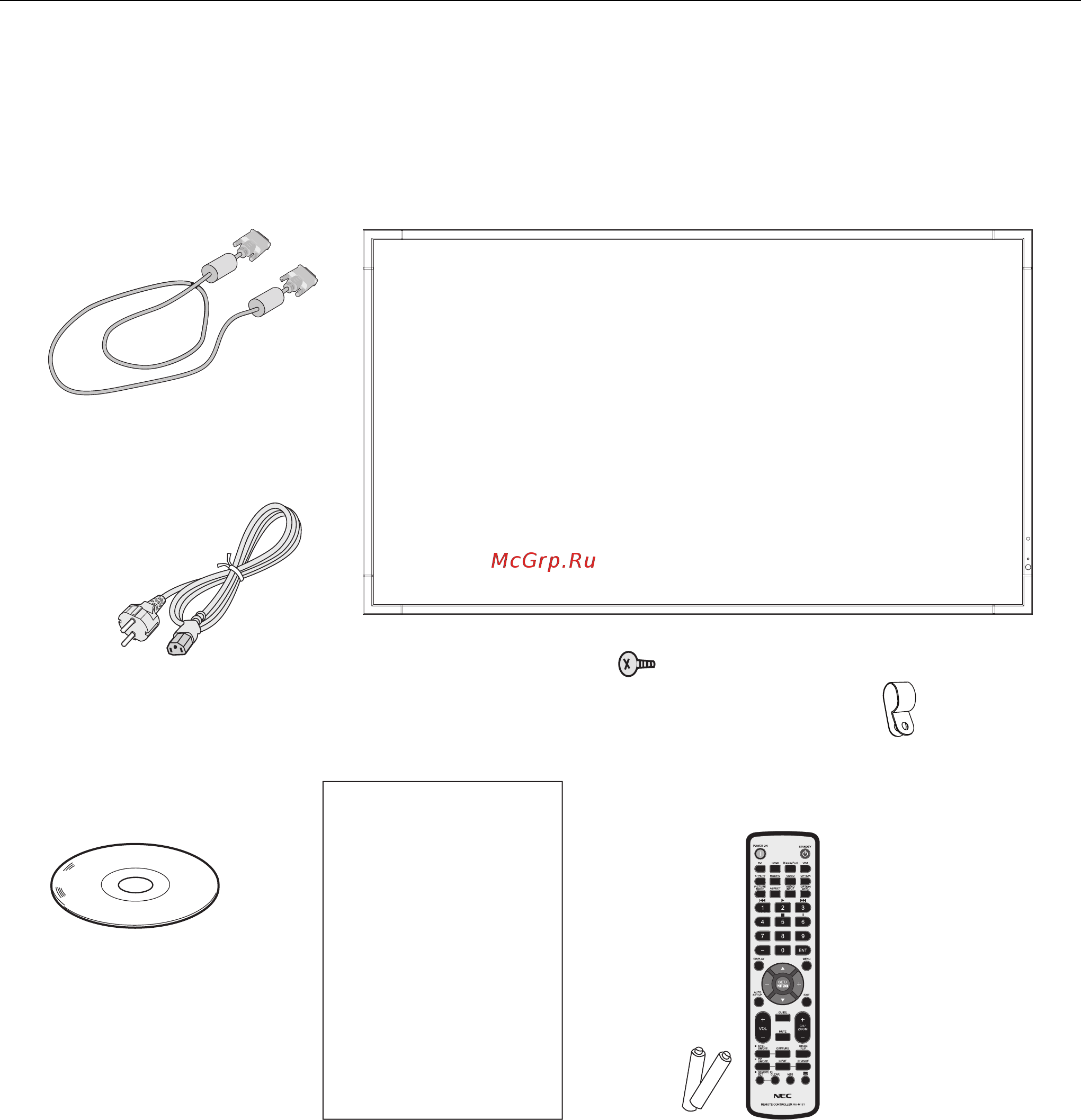

В комплект поставки* нового монитора MultiSync входит следующее:
• ЖК-монитор
• Кабель питания*
1
• Кабель видеосигнала
• Беспроводной пульт дистанционного управления и
батареи AAA
• Руководство по установке
• Зажим, 1 шт.
• Винт с шайбой (M4 x 10), 1 шт.
• Компакт-диск
Кабель питания*
1
Руководство по установке
Зажим, 1 шт.
Компакт-диск
Винт с шайбой (M4 x 10), 1 шт.
Руководство по
установке
Кабель видеосигнала
(кабель DVI-D - DVI-D)
Беспроводной пульт
дистанционного управления и
батареи AAA
* Обязательно сохраните коробку и упаковочный материал для транспортировки или перевозки монитора.
*
1
Тип и количество шнуров питания, входящих в комплект, зависит от того, куда будет поставляться монитор. Если
поставляется более одного шнура, используйте кабель питания, соответствующий напряжению электрической сети
и стандартам безопасности вашей страны.
