Русский-18
OSD информации
OSD информации предоставляет следующую информацию: номер монитора, источник входного сигнала, размер
изображения и т.д.

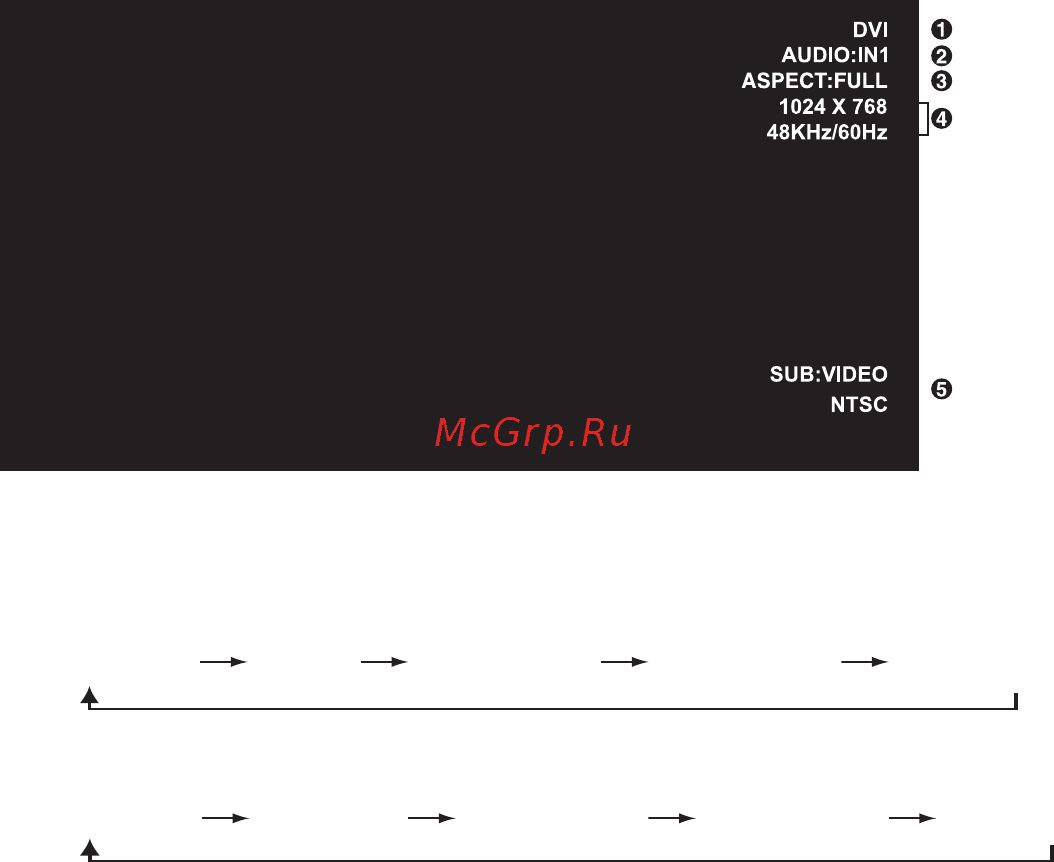

Нажмите кнопку ДИСПЛЕЙ на пульте ДУ, чтобы вызвать OSD информации.
쐃
Название входа
쐇
Режим аудиовхода
쐋
Формат изображения
쐏
Информация о входном сигнале
Информация о дополнительном изображении
Режим изображения
DVI, VGA, RGB/HV*, DPORT, DPORT2*, DPORT3*
STANDARD sRGB CUSTOM1 CUSTOM2 HIGHBRIGHT
HDMI, Y/Pb/Pr, SCART*, VIDEO*, S-VIDEO*, HDMI2*, Y/Pb/Pr2*
STANDARD CINEMA CUSTOM1 CUSTOM2 HIGHBRIGHT
*: Эта функция зависит от типа используемой дополнительной панели.
