Русский-7
Русский

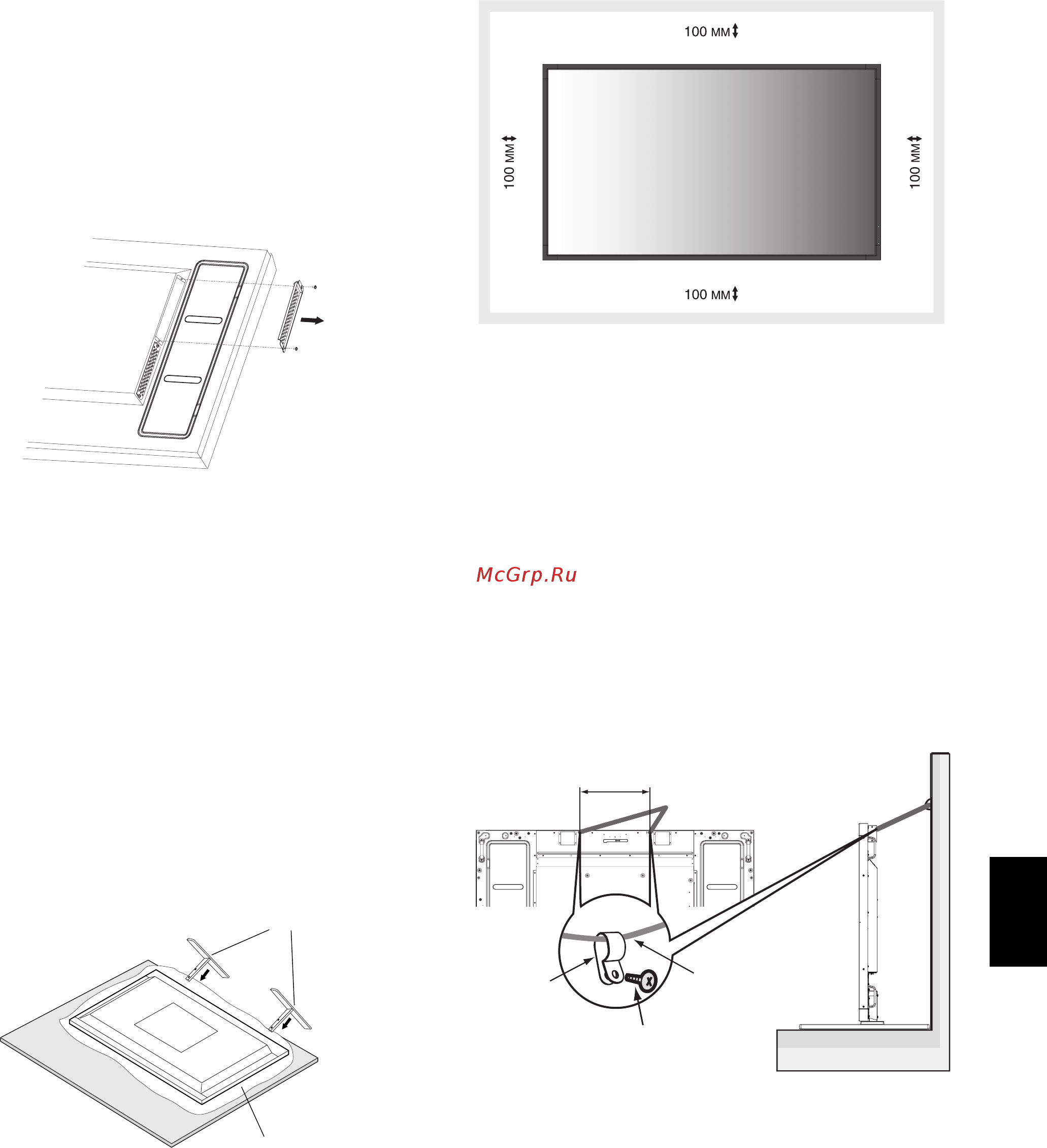

3. Применение дополнительной панели
1. Переведите главный выключатель питания в
положение ВЫКЛ.
2. Удалите крышку с гнезда, открутив установленные
винты (Рисунок 1).
3. Вставьте дополнительную панель в разъем монитора.
Установите крышку на гнездо, используя открученные
винты.
ПРИМЕЧАНИЕ. Подробные сведения о дополнительных
панелях вы можете получить у
поставщика.
Не применяйте чрезмерное усилие при
обращении с дополнительной панелью,
перед тем как закрепить ее винтами.
Рисунок 1
4. Установка и снятие дополнительной
настольной подставки
ВНИМАНИЕ. Установку и демонтаж подставки должны
осуществлять, по меньшей мере, четыре
человека.
Чтобы установить подставку, следуйте инструкциям,
которые входят в комплект подставки или монтажного
устройства. Используйте только устройства,
рекомендованные производителем.
ПРИМЕЧАНИЕ. Используйте ТОЛЬКО те винты,
которые входят в комплект поставки
дополнительной настольной подставки.
Чтобы не защемить пальцы, соблюдайте осторожность
при установке подставки ЖК-монитора.
Дополнительная настольная подставка
Стол
Защитное покрытие
ПРИМЕЧАНИЕ. Установите подставку в направлении
стрелки, которая вытеснена на
поверхности подставки.
Используйте подставку ST-801.
5. Требования к вентиляции
При установке в замкнутом пространстве или
в углублении оставьте свободное пространство
между монитором и окружающими предметами для
обеспечения отвода тепла, как показано ниже.
Обеспечьте надлежащее проветривание или
кондиционирование воздуха вокруг монитора, так,
чтобы от дисплея и монтажного устройства правильным
образом отводилось тепло, особенно в случае
использования мониторов в режиме нескольких экранов.
ПРИМЕЧАНИЕ. Качество звука из встроенных
динамиках будет различаться в
зависимости от акустики помещения.
6. Защита от опрокидывания
Если монитор поставляется с дополнительной
настольной подставкой, прикрепите монитор к стене,
используя трос или цепь, способные выдержать вес
монитора, чтобы предотвратить падение монитора.
Зафиксируйте трос или цепь при помощи винтов
и зажимов, входящих в комплект дополнительной
настольной подставки.
Винт (M4)
Шнур или цепь
Зажим
400 мм
Отверстия для винтов
Перед тем, как прикрепить монитор к стене, убедитесь,
что стена сможет выдержать вес монитора.
Перед перемещением монитора не забудьте отсоединить
цепь или шнур от стены.
