Русский-49
Русский

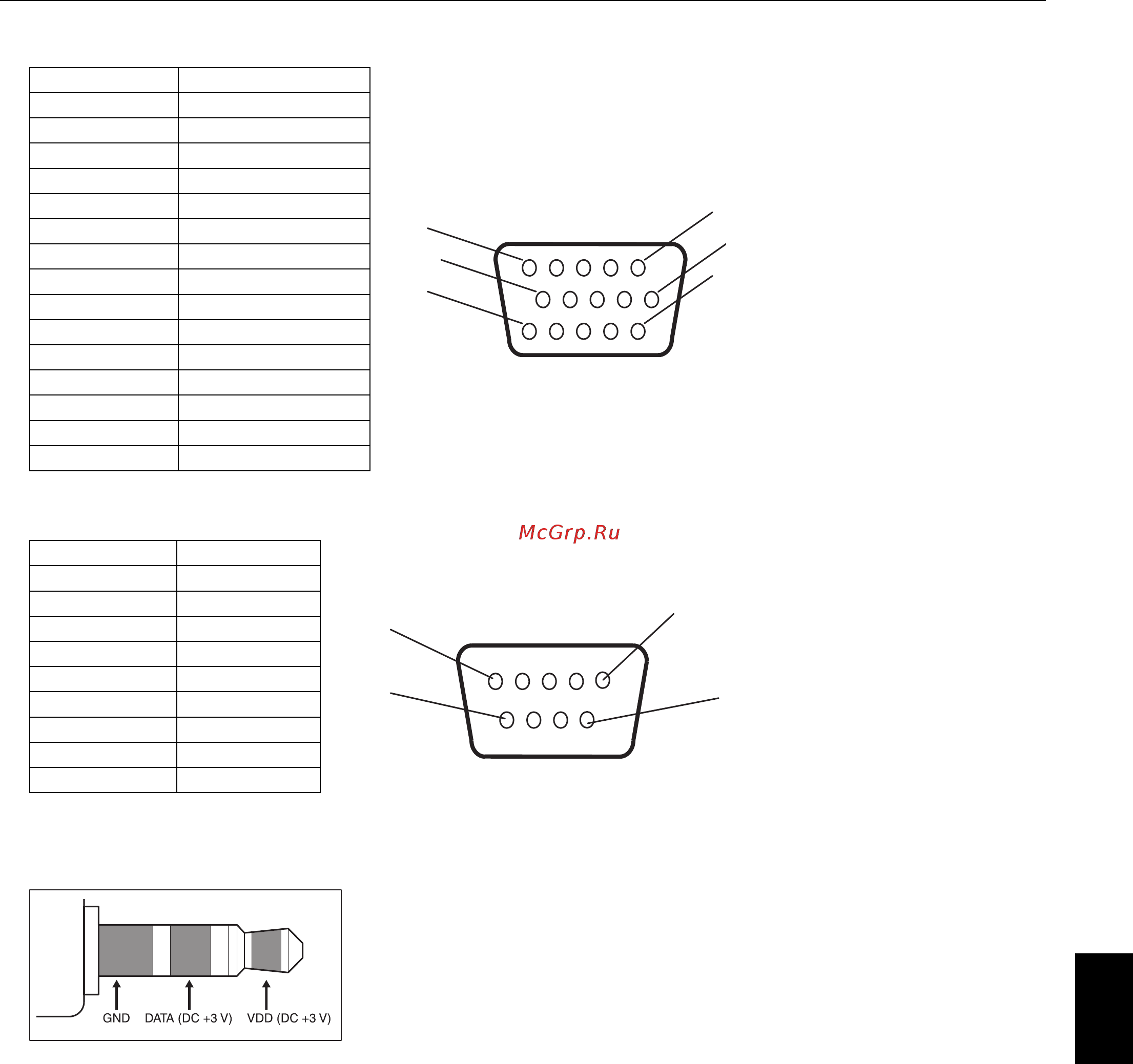

1) Аналоговый мульти-вход (MiniDsub15p): VGA, Y/Pb/Pr
Номер контакта Наименование
1 Красный, Y/Pb/Pr_Pr
2 Зеленый, Y/Pb/Pr_Y
3 Синий, Y/Pb/Pr_Pb
4 GND
5 DDC-GND
6 Red-GND
7 Green-GND
8 Blue-GND
9 +5 В (DDC)
10
GND
11
не подключен
12
DDC-SDA
13
H-SYNC
14
V-SYNC
15
DDC-SCL
5
10
15
1
6
11
Разъем Mini D-SUB 15P
(со стороны монитора)
2) Интерфейс ввода-вывода RS-232C
1
6
5
9
Разъем D-SUB 9P
(со стороны монитора)
Номер контакта Наименование
1 не подключен
2 RXD
3 TXD
4 не подключен
5 GND
6 не подключен
7 не подключен
8 не подключен
9 не подключен
Данный ЖК-монитор использует линии RXD, TXD и GND для управления RS-232C.
3) REMOTE IN
Назначение контактов
