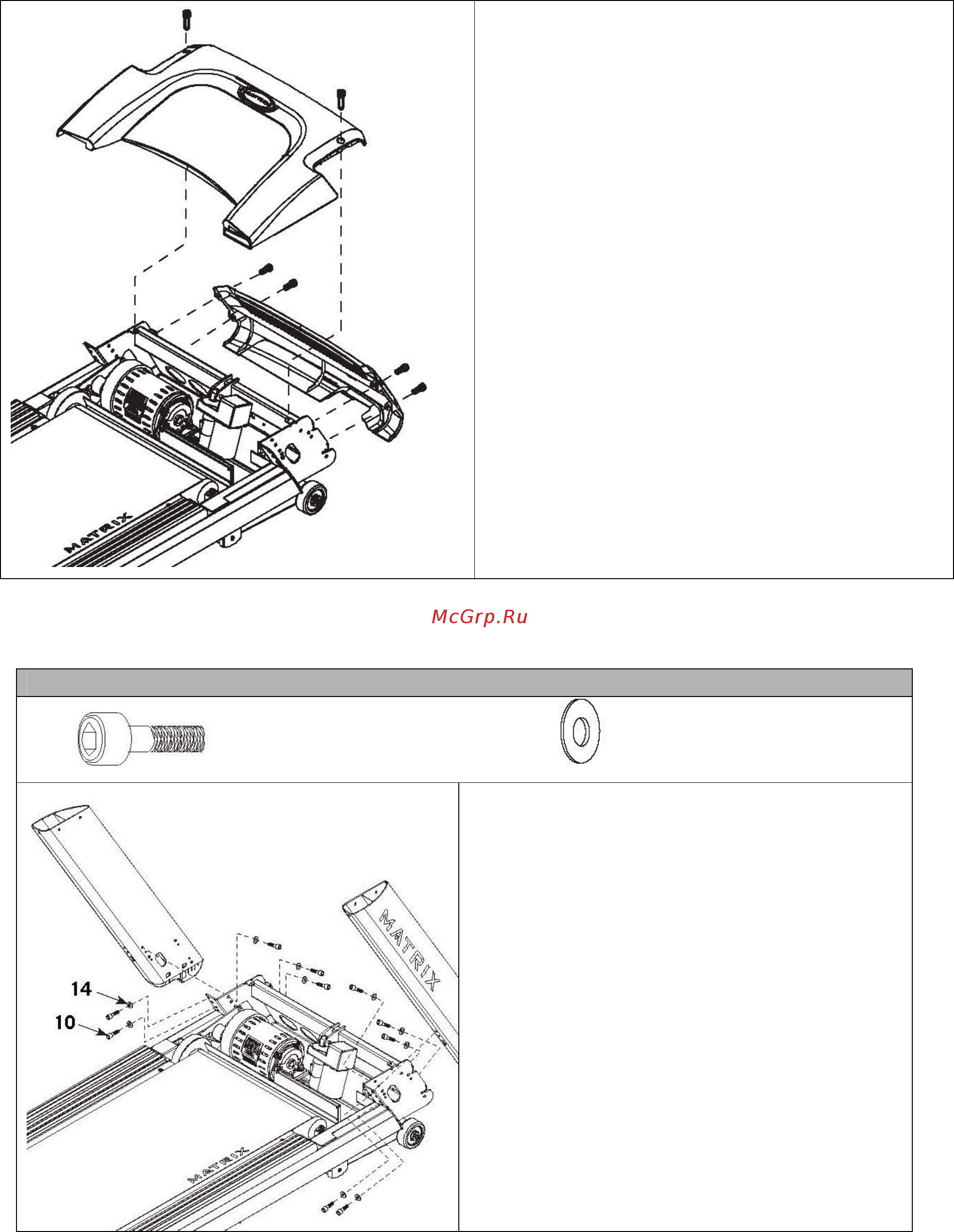

СБОРКА ШАГ 1

1. Срежьте желтые стягивающие

ленты.

2. Откройте сборочный комплект №1.

3. Закрепите кожух стойки консоли на

стойке.

4. Протяните провода через правую

стойку консоли. Кабель консоли

должен находится в верхней части

стойки. Будьте аккуратны – не

перетяните провода.

5. Закрепите стойку консоли на

основной раме, используя 3 болта

(A), 3 шайбы (B) и 3 шайбы (С).

6. Закрепите кожух на стойке.

7. Повторите тоже самое для

противоположной стороны.

СБОРКА ШАГ 2

Сборочный комплект черного цвета:

10 - Болт

Кол-во: 10 шт.

14 - Шайба

Кол-во: 10 шт.

1. Откройте сборочный комплект

№2.

2. Закрепите заглушки стойки

консоли на консоли с помощью 4

болтов (10) и 4 шайб (14)

Примечание: Обратите внимание,

что заглушки имеют отметки L и К

(левая и правая).
