[Подготовка ПД к эксплуатации]
Описание ПД

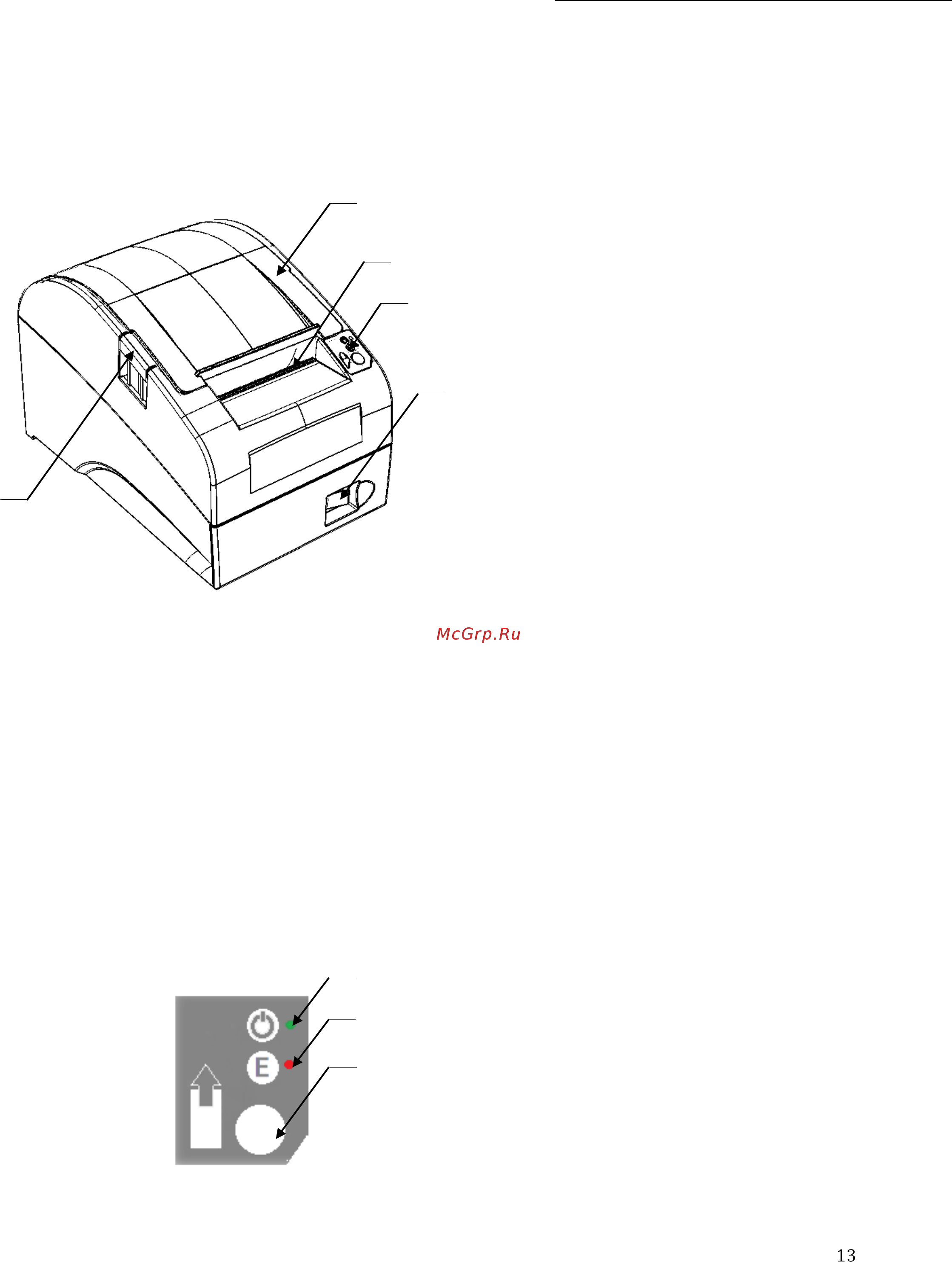

Рисунок 1. Внешний вид ПД
1. Крышка ПД.
2. Панель индикации и управления.
3. Выход чеков.
4. Кнопка открытия крышки ПД.
5. Кнопка включения/выключения ПД.
Питание ПД
Питание ПД 24 В постоянного тока – осуществляется от внешнего сетевого адаптера,
входящий в комплект поставки.
При подключении или отключении разъема блока питания необходимо убедиться, что шнур
сетевого кабеля отключен от электрической розетки.
При использовании других блоков питания не гарантируется работоспособность ПД, и в
случае выхода из строя принтер не подлежит гарантийному обслуживанию и ремонту.
Пульт управления ПД
Рисунок 2. Панель управления
1. Индикатор питания.
2. Индикатор ошибки («E»).
3. Кнопка промотки ЧЛ.
1
3
2
4
5
1
2
3
