Атол FPrint-22 для ЕНВД [14/96] Включение пд
![Атол FPrint-22 для ЕНВД [14/96] Включение пд](/views2/1380988/page14/bge.png)
[Подготовка ПД к эксплуатации]
st
При удержании кнопки промотки нажатой более двенадцати секунд, промотка будет
остановлена. Для возобновления промотки ЧЛ необходимо отпустить и вновь нажать кнопку
промотки.
st
Кнопка промотки чековой ленты используется для входа в служебные режимы работы ПД
(подробнее смотрите Приложение 4 на странице 90).
Включение ПД
Для включения ПД необходимо перевести выключатель ПД (смотрите рисунок 1, позиция 5)
в положение «I». При включении ПД проводится его автоматическое самотестирование, которое
занимает несколько секунд, при успешном его окончании загорается индикатор питания
(рисунок 2, позиция 1), подается краткий звуковой сигнал и печатается информационное
сообщение «ПД готов к работе» (сообщение печатается по настройке, подробнее см. Протокол
работы ПД).
Автоматическое тестирование занимает до 5 секунд, при успешном его окончании загорается
зеленый индикатор и ПД печатает на ЧЛ «ПД готов к работе»
st
В случае возникновения какой-либо ошибки при автоматическом
тестировании, необходимо выключить ПД и обратиться в УСЦ в
соответствии с условиями Гарантийного талона. Виды неполадок смотрите в
разделе «Неполадки и их устранение» на странице 59.
Подключение внешних устройств к ПД

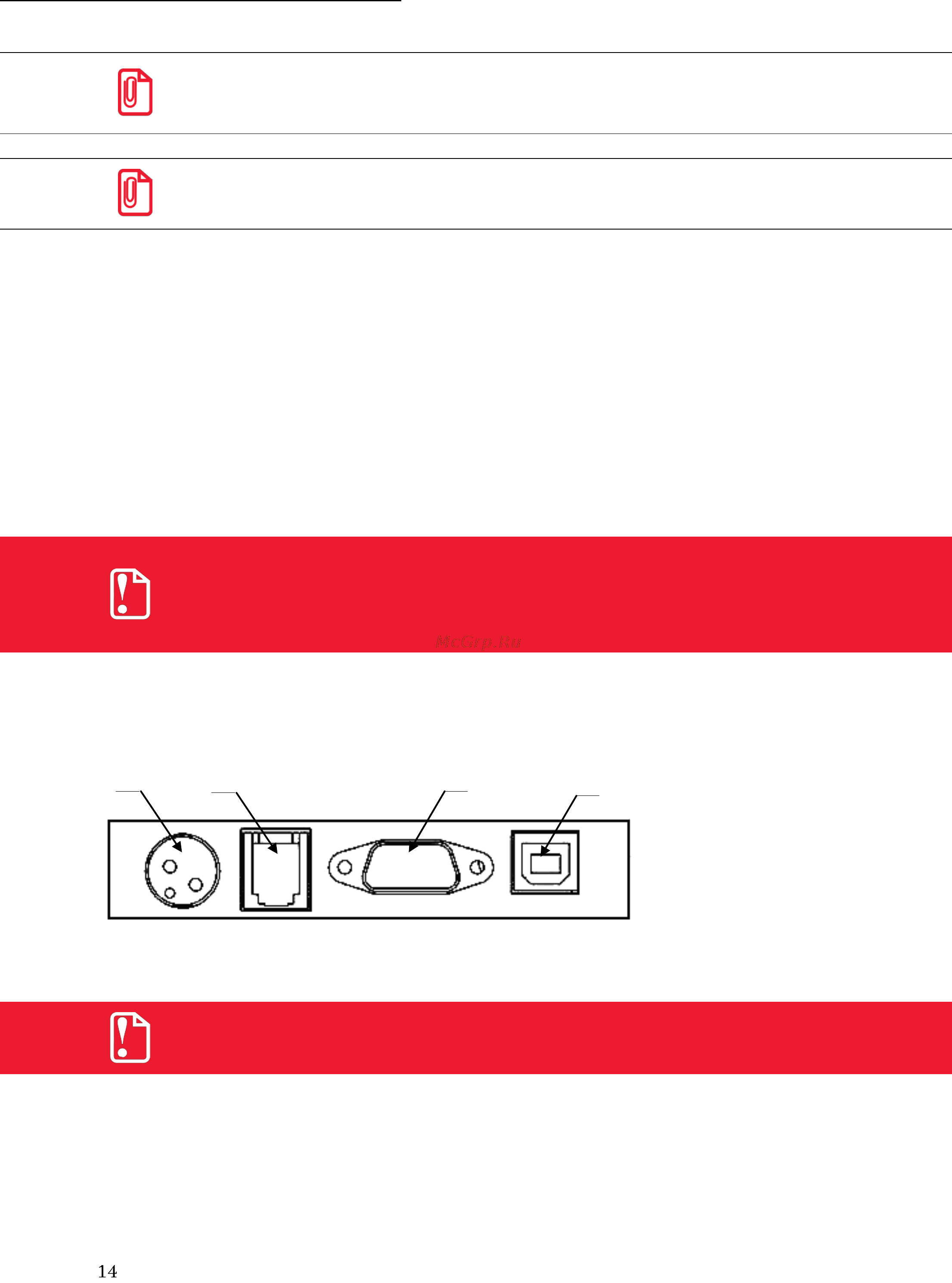

Рисунок 3. Разъемы для подключения внешних устройств к ПД
1. Разъем для подключения блока
питания 24В.
2. Разъем для подключения
денежного ящика.
3. Разъем стандарта RS-232.
4. Разъем стандарта USB (В).
st
Подключение любых устройств к ПД, кроме подключения ПК через
интерфейс USB, допускается только после отключении питания ПД.
В ПД FPrint-22 на разъеме RS (рисунок 3, позиция 2) реализовано два канала передачи
данных стандарта RS-232. Первый канал служит для подключения ПД к адаптеру PS\2 или ПК и
имеет настраиваемую скорость передачи данных 1200-115200 бод (Закладка «Основные» на
странице 24). Второй канал служит для подключения к ПД дисплея покупателя. Для
подключения ПД к ПК и дисплею покупателя рекомендован кабель (разветвитель) ДП-ПД-ПК,
