[Подготовка ПД к эксплуатации]
Заправка бумаги
В данном ПД предусмотрена работа с чековой лентой шириной 44, 57 и 79 мм. Далее
приводится описание установки в ПД рулона чековой ленты разной ширины.
При использовании ЧЛ шириной 79 мм необходимо выполнить следующие действия.
1. Нажать на кнопку открытия
крышки (1) и откинуть
крышку (2).
2. Установить рулон ЧЛ (3) в
лоток (термочувствительный
слой с внешней стороны ЧЛ!)
и вытянуть свободный конец
ленты (4).
3. Закрыть крышку так, чтобы
свободный конец ленты попал
в прорезь крышки.
4. Нажать кнопку промотки ЧЛ
(5) и проверить свободный
ход ленты.

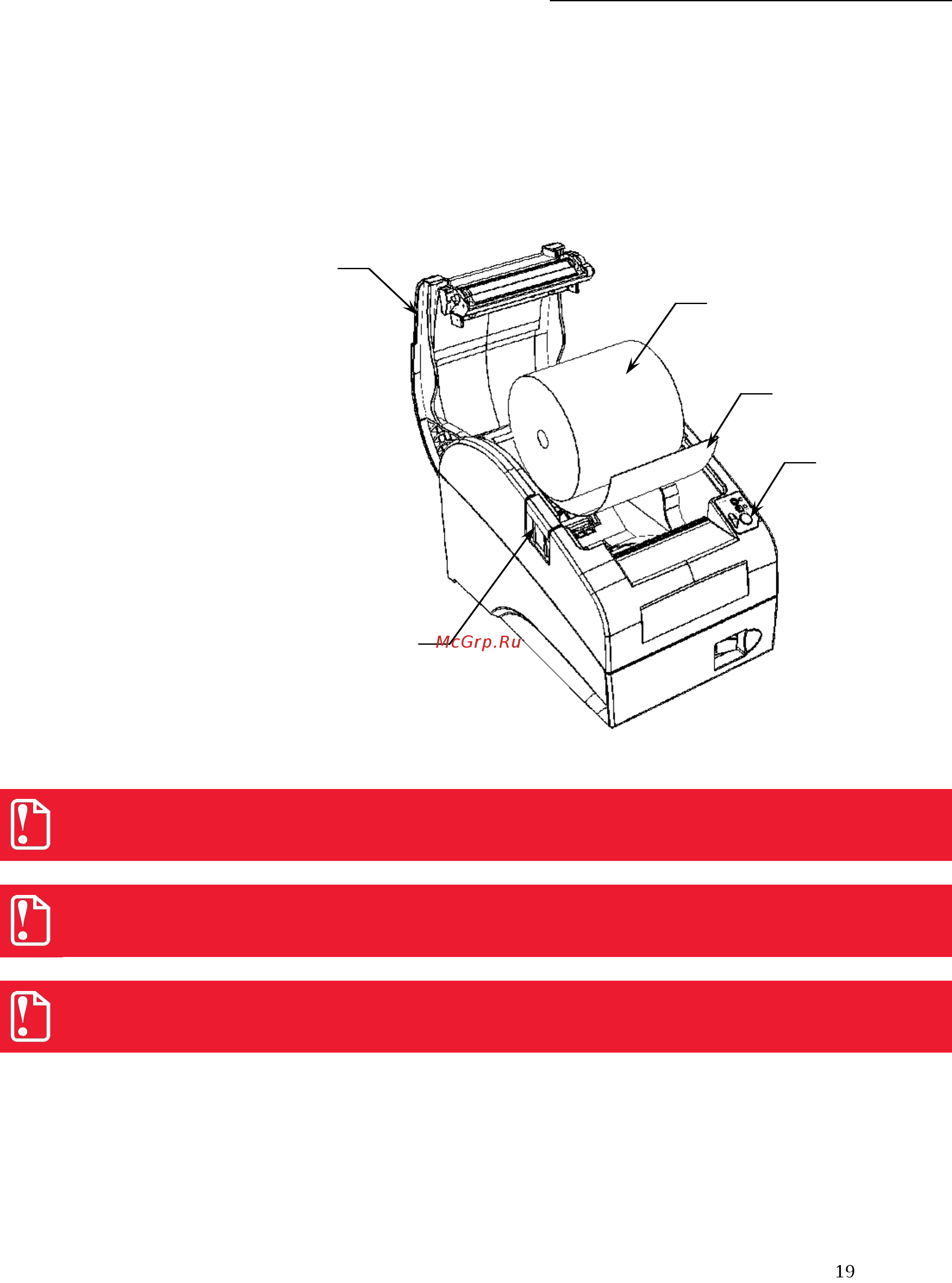

Рисунок 6. Заправка бумаги при горизонтальной установке ПД
st
Не вытягивайте ленту вручную при закрытой крышке, это может повредить
устройство.
s
t
Не допускается установка неплотно намотанных рулонов бумаги.
st
Запрещается открывать крышку во время печати.
1
3
4
2
5
