[Подготовка ПД к эксплуатации]
изготовленный по схеме, приведенной в Инструкции по сервисному обслуживанию и ремонту
AT040.00.00 РД.
st
В комплект поставки входит кабель ПД–ПК. Схема кабеля приведена Инструкции по
сервисному обслуживанию и ремонту AT040.00.00 РД.
Крепление ПД

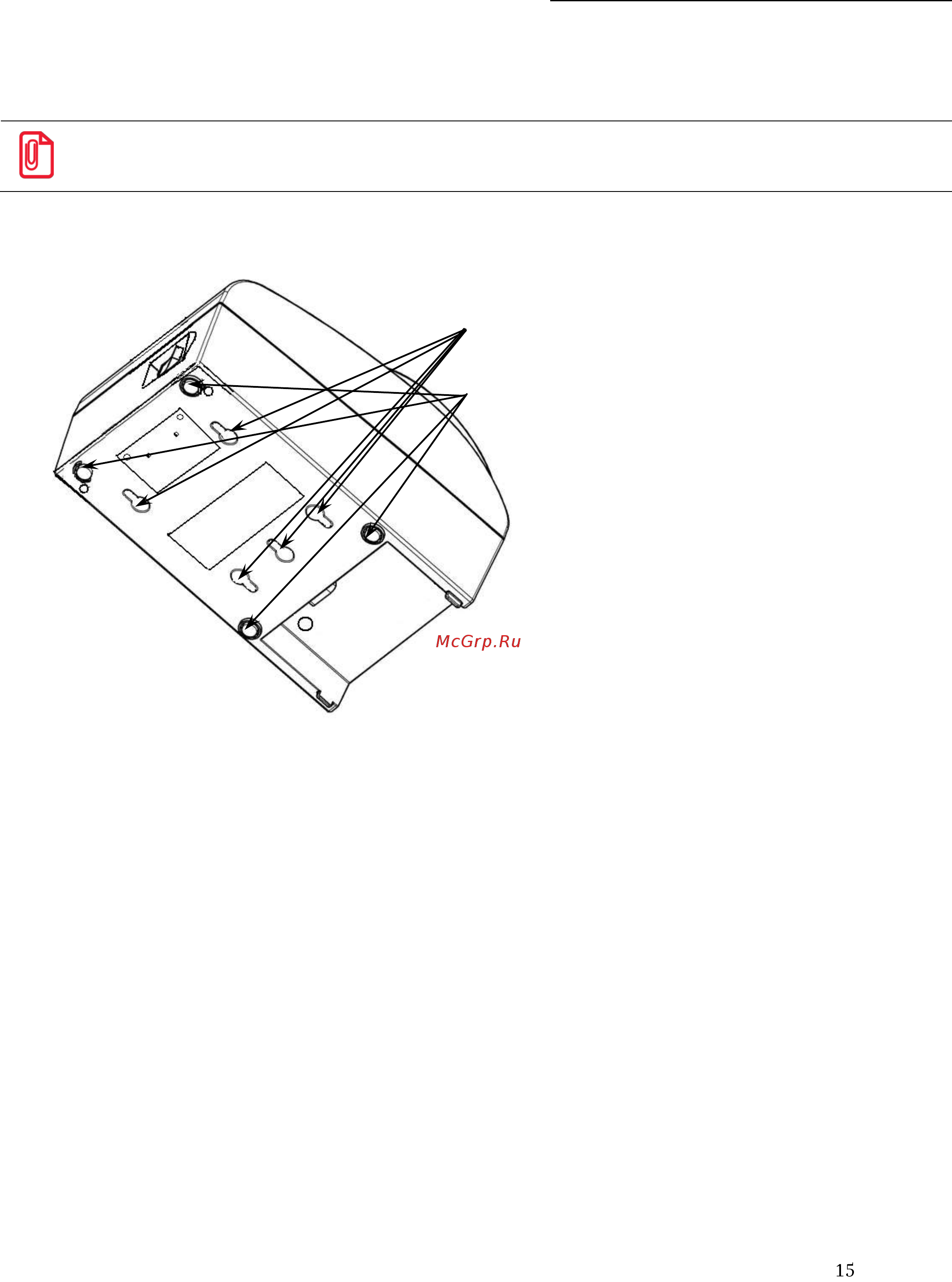

Рисунок 1. Крепление ПД
1. Пазы для вертикальной
установки.
2. Самоклеющиеся ножки
типа «3M Scotchmate».
ПД предусматривает два способа установки: в горизонтальном или в вертикальном
положении. При вертикальной установке ПД используются пазы 1 (см. рис. 4).
В случае горизонтальной установки ПД для исключения скольжения устройства
рекомендуется использовать самоклеющиеся ножки типа «3M Scotchmate»
.
1
2
