Baltmotors Hiker 50 DD Sport [6/84] Общий вид двигателя 2т
![Baltmotors Hiker 50 DD Sport [6/84] Общий вид двигателя 2т](/views2/1382382/page6/bg6.png)
ВМ 07.6 – 037.06
Лист 6
Листов 84

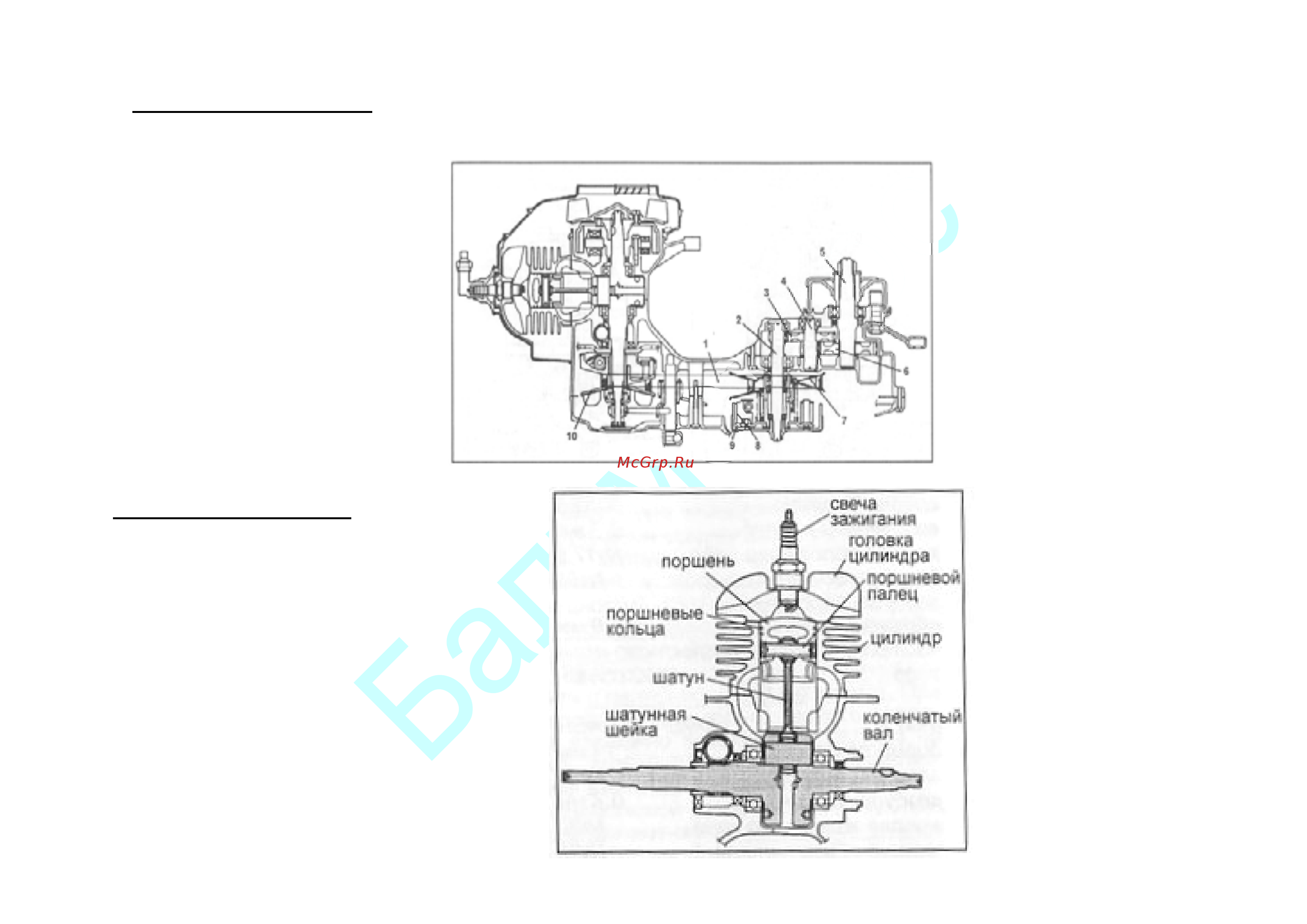

Общий вид двигателя 2Т
1- клиновый ремень
2- входной вал
3- шестерня промежуточного вала
4- промежуточный вал
5- ось заднего колеса
6- шестерня входного вала
7- неподвижная щека ведомого вала
8- узел сцепления
9- барабан сцепления
10- неподвижная щека ведущего
шкива
ЦПГ, коленвал в разрезе
