Baltmotors Hiker 50 DD Sport [7/84] Система смазки 2 тактного двигателя в разрезе

ВМ 07.6 – 037.06

Лист 7

Листов 84

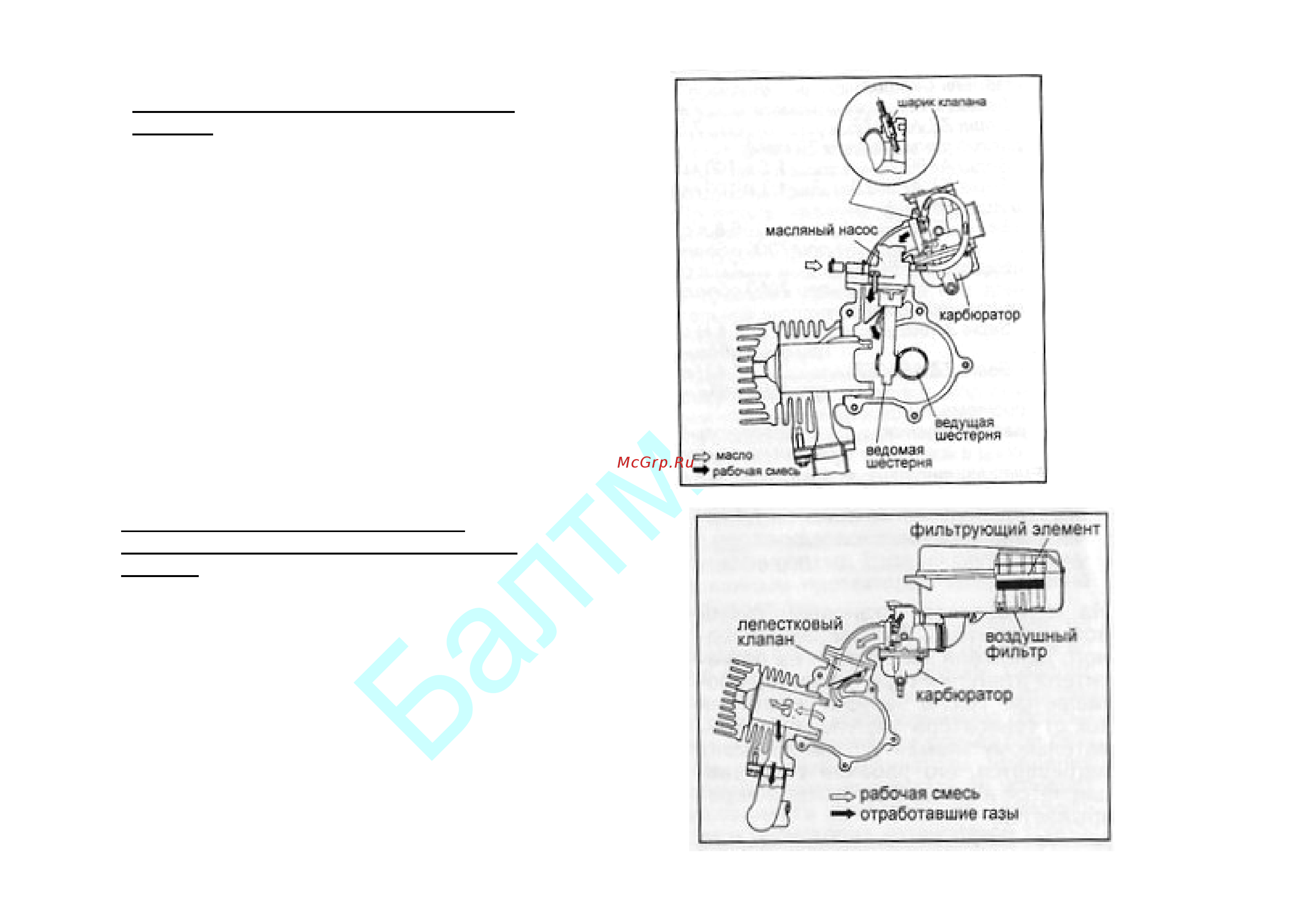

Система смазки 2-тактного двигателя в

разрезе.

Привод маслонасоса осуществляется с помощью

червячной передачи от коленвала. Необходимо при

ремонтных работах обратить внимание на количество и

нормального распределении консистентной смазки на

сочленении коленвала и ведомой шестерни привода

маслонасоса.

Обратите внимание на конструкцию штуцера

маслоподачи в карбюратор. При прочистке и разборке

стоит обратить внимание на шарик и пружинку,

которые можно довольно легко потерять при

ремонтных работах.

Воздушный фильтр с поролоновым

фильтрующим элементом, пропитанным

маслом.

На карбюраторе установлен пусковой обогатитель. При

запуске холодного двигателя запорная игла

обогатителя втянута и горючая смесь обогащается.

После запуска двигателя ток от генератора поступает к

нагревательному элементу, термоэлемент нагревается,

его рабочее тело расширяется, и канал обогатителя

перекрывается.

Для обеспечения устойчивой работы холодного

двигателя на карбюраторе установлен подогреватель,

включаемый термодатчиком при температуре менее

6°С.
