Система охлаждения

Охлаждение воздушное, принудительное. Воздух

нагнетается вентилятором, укреплённым на роторе

генератора к рубашке охлаждения цилиндра.

Система зажигания

Система зажигания бесконтактная (CDI -

"Condenser Discharge Ignition") и система

автоматической смазки.

На двухтактном двигателе скутера используется система

зажигания от магнето маховичного типа, которое

одновременно обеспечивает работу системы зажигания,

приборов освещения и зарядку аккумуляторной батареи.

Магнето объединяет в себе магнето и генератор

переменного тока. Оно состоит из неподвижного статора,

на который установлены обмотки, конденсатор и

прерыватель; вращающегося ротора, на котором

закреплены магниты.

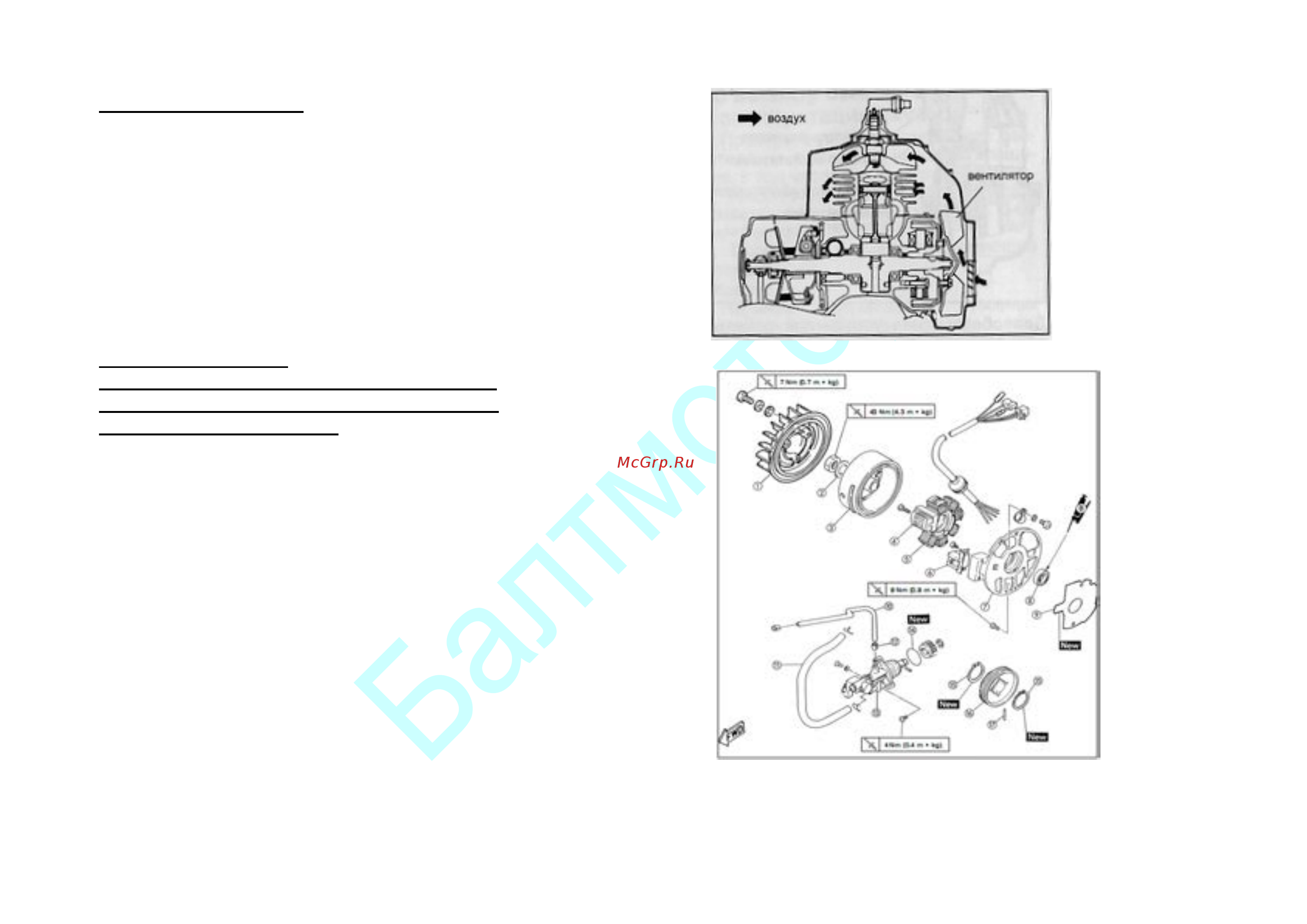

1 - свеча зажигания, 2 – шайба, 3 – ротор магнето, 4 – высоковольтная обмотка статора,

5 – обмотка статора, 6 – индуктивный датчик зажигания, 7 – основа статора, 8 - сальник, 9 – прокладка,

10 - маслопровод от маслонасоса к карбюратору, 11 – маслопровод подачи масла, 12 – хомут, 13 – маслонасос,

14 – уплотнительное кольцо, 15 – стопорное кольцо, 16 - шестеренка привода маслонасоса, 17 – шпонка.
