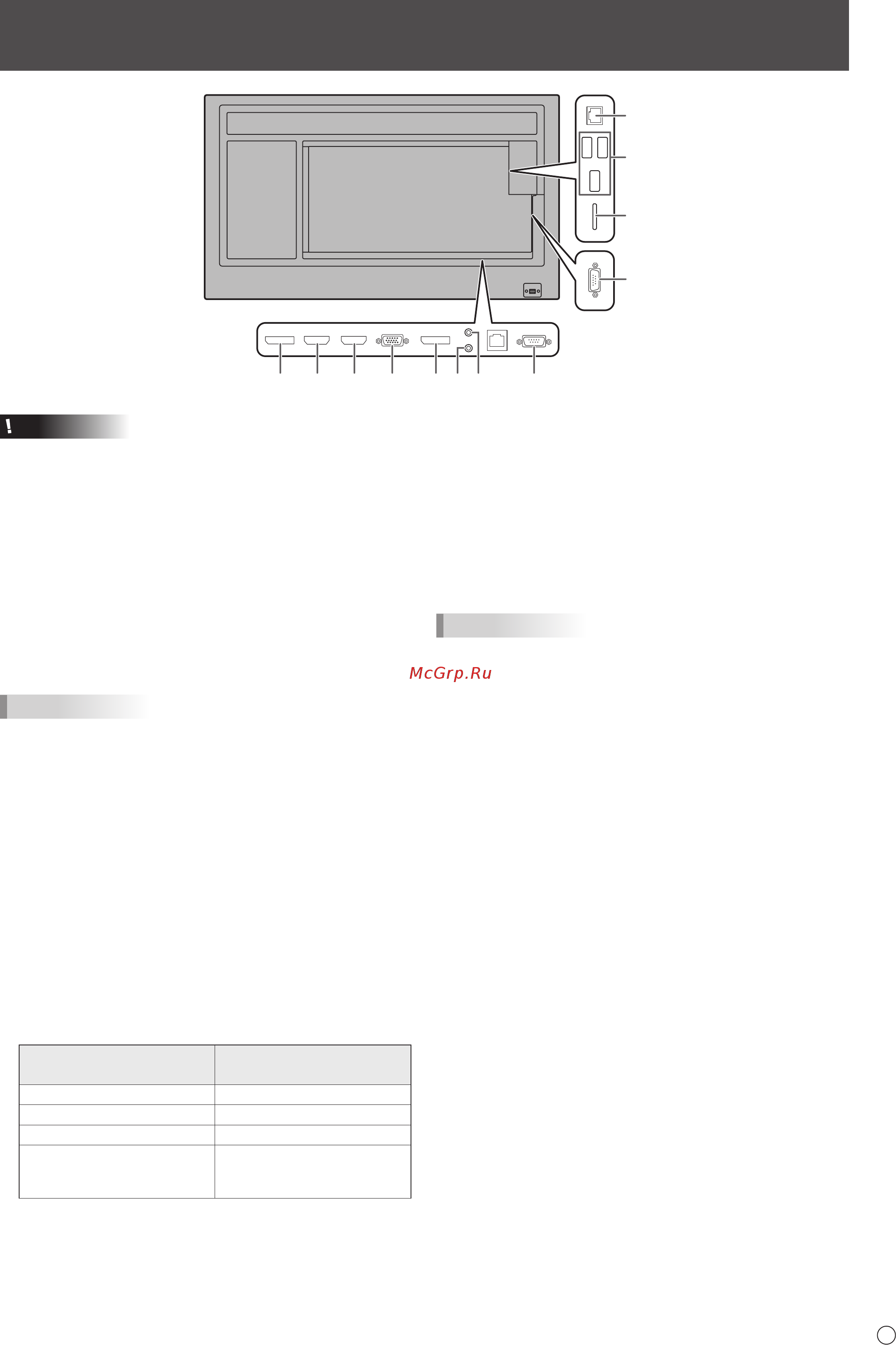

Sharp PN-B401 [11/51] Подсоединение периферийного оборудования
![Sharp PN-B401 [11/51] Подсоединение периферийного оборудования](/views2/1388680/page11/bgb.png)
11
P
9
12
11
10
87654321
Подсоединение периферийного оборудования
Внимание
• Проверьте, что вы выключили главный выключатель
питания и вынули вилку из розетки питания, прежде
чем присоединять/отсоединять кабели. Также прочтите
руководство пользователя того оборудования, которое
будет подсоединяться.
• Будьте внимательны и не перепутайте при подсоединении
кабелей входной и выходной разъемы. Если кабели,
подсоединенные к входному и выходному разъемам,
будут случайно перепутаны, это может стать причиной
возникновения неисправностей и других проблем.
• Запрещается использовать кабели с поврежденным
или деформированным разъемом. Несоблюдение
этих рекомендаций может привести к возникновению
неисправностей.
ПОДСКАЗКИ
• Изображения могут отображаться неправильно
в зависимости от подсоединяемого компьютера
(видеокарта).
• Используйте автоматическую настройку экрана при
передаче изображения экрана компьютера в первый раз
с помощью D-SUB[RGB] или при изменении настроек
компьютера. Экран настраивается автоматически, когда
SELF ADJUST <АВТОМАТИЧЕСКАЯ НАСТРОЙКА> в
меню MONITOR <МОНИТОР> установлена в ON <ВКЛ>.
• Если устройство воспроизведения подключено
напрямую через аудиовыход к динамикам или другим
устройствам, видео на мониторе может запаздывать по
отношению к звуку.
Для проигрывания звука устройство воспроизведения
должно быть подключено к аудиовходу монитора, а к
аудиовыходу монитора должны быть подсоединены
динамики или другие устройства.
•
Входные разъемы аудио, используемые в каждом из
режимов входа, имеют следующие настройки по умолчанию:
Режим ввода
Входной разъем аудио
(настройка по умолчанию)
DisplayPort
Входной разъем DisplayPort
HDMI1 Входной разъем HDMI1
HDMI2 Входной разъем HDMI2
D-SUB[RGB],
D-SUB[COMPONENT]
<D-SUB[КОМПОНЕНТ]>
Входной разъем аудио
1. Выходной разъем DisplayPort
• Видео в текущем режиме входа может быть выходом
на внешнее устройство.
• Используйте имеющийся в продаже кабель DisplayPort.
•
Вывод закодированного с помощью HDCP видео требует
наличия внешнего устройства с поддержкой HDCP.
• Данный разъем можно использовать для выполнения
последовательного подключения* посредством
соединения мониторов одной серии между собой
через входной разъем DisplayPort каждого монитора.
*: До 4 мониторов.
ПОДСКАЗКИ
• Длина сигнальных кабелей или окружающая среда
могут оказывать влияние на качество изображения.
• Выходной экран может отображаться неправильно.
В этом случае отключите питание всех мониторов,
соединенных между собой последовательно, а затем
включите питание снова.
•
При установке мониторов, соединенных между собой
последовательно, установите NO SIGNAL AUTO INPUT SEL.
<АВТ.ВЫБОР ВХ.ПРИ ОТС.СИГН.> в положение OFF <ВЫКЛ>.
• Вывод видео деактивирован в следующих случаях:
когда питание отключено.
когда монитор находится в режиме ожидания входного
сигнала.
2. Входной разъем HDMI1
3. Входной разъем HDMI2
• Используйте имеющийся в продаже кабель HDMI
(совместимый со стандартом HDMI).
• Выберите используемый входной разъем аудио в
HDMI1 или HDMI2 в AUDIO SELECT <ВЫБРАТЬ
АУДИО ВХОД> в меню SETUP <УСТАНОВКА>.
При выборе HDMI нет необходимости в подсоединении
аудио кабеля ко входному разъему аудио.
4. Входной разъем D-sub
• Установите D-SUB в INPUT SELECT <ВЫБОР ВХОДА>
в меню SETUP <УСТАНОВКА> в соответствии с
подключаемым устройством.
5. Входной разъем DisplayPort
• Используйте имеющийся в продаже кабель DisplayPort.
• Выберите используемый входной разъем аудио в
DisplayPort в AUDIO SELECT <ВЫБРАТЬ АУДИО
ВХОД> в меню SETUP <УСТАНОВКА>.
При выборе DisplayPort нет необходимости в
подсоединении аудио кабеля ко входному разъему
аудио.
