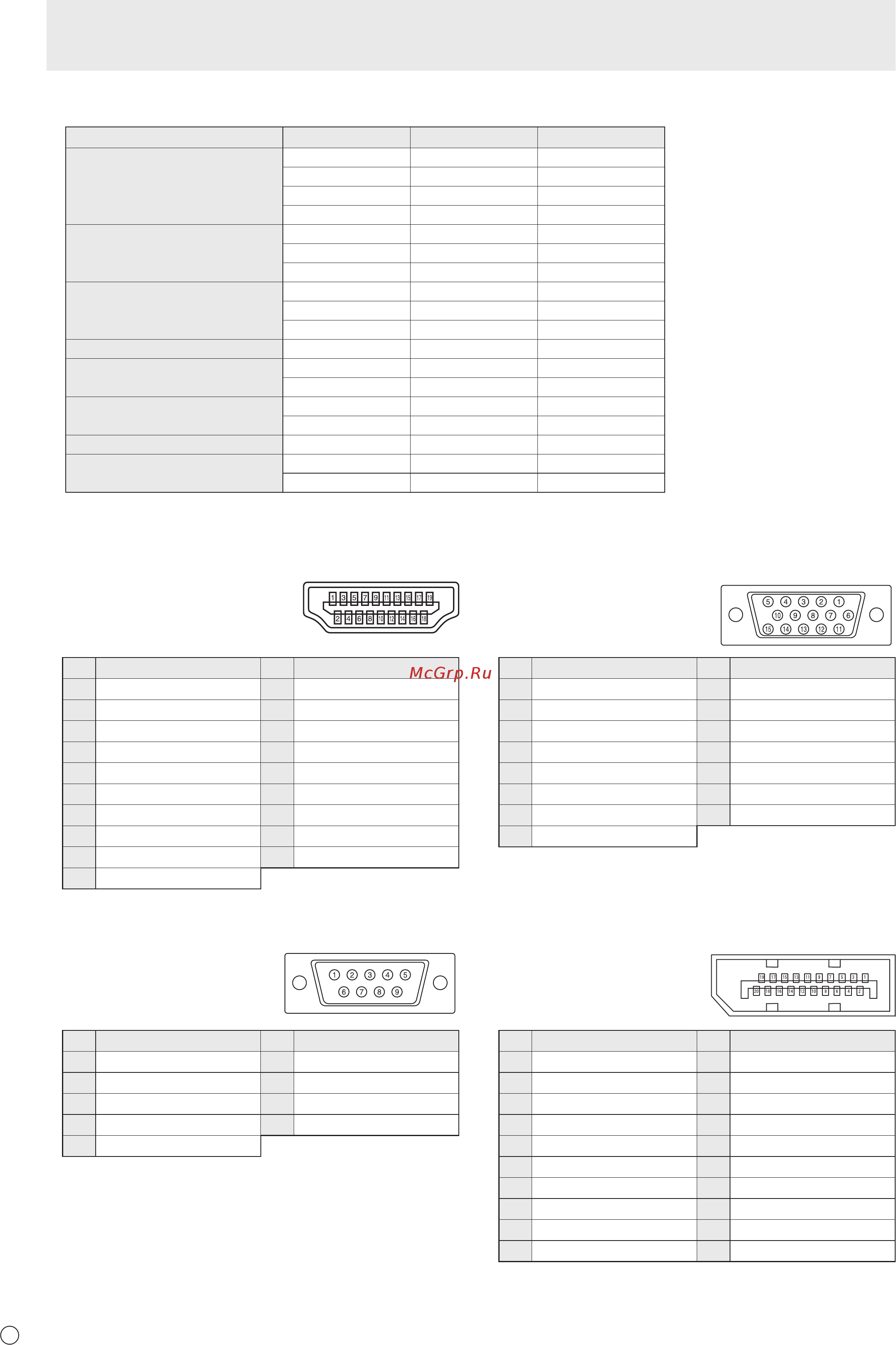

48
P
n
Контакты входного разъема HDMI
(Разъем HDMI)
Номер
Функция
Номер
Функция
1 TMDS данные 2+ 11
Экран тактового генератора TMDS
2
TMDS данные 2 экранированы
12
Тактовый генератор TMDS -
3 TMDS данные 2- 13 CEC
4 TMDS данные 1+ 14 Н.З.
5
TMDS данные 1 экранированы
15 SCL
6 TMDS данные 1- 16 SDA
7 TMDS данные 0+ 17 DDC/CEC ЗАЗЕМЛ
8
TMDS данные 0 экранированы
18 +5 B
9 TMDS данные 0- 19
Обнаружение горячего подключения
10
Тактовый генератор TMDS +
n
Контакты входного разъема D-sub
(Mini D-sub 15 контактов)
Номер
Функция
Номер
Функция
1
Вход красного видеосигнала
9 +5 В
2
Вход зелёного видеосигнала
10 ЗАЗЕМЛ
3
Вход синего видеосигнала
11 Н.З.
4 Н.З. 12 DDC данные
5 ЗАЗЕМЛ 13
Вход синхросигнала Hsync
6
ЗАЗЕМЛ для красного видеосигнала
14
Вход синхросигнала Vsync
7
ЗАЗЕМЛ для зелёного видеосигнала
15 Тактовый генератор DDC
8
ЗАЗЕМЛ для синего видеосигнала
n
Совместимая синхронизация сигналов (AV)
Разрешение экрана Частота HDMI Компонент
1920 × 1080p 24Гц Да -
50Гц Да Да
59,94Гц Да Да
60Гц Да Да
1920 × 1080i 50Гц Да Да
59,94Гц Да Да
60Гц Да Да
1280 × 720p 50Гц Да Да
59,94Гц Да Да
60Гц Да Да
720 × 576p 50Гц Да Да
720 × 480p 59,94Гц Да Да
60Гц Да Да
640 × 480p(VGA) 59,94Гц Да -
60Гц Да -
720(1440) × 576i 50Гц Да Да
720(1440) × 480i 59,94Гц Да Да
60Гц Да Да
n
Контакты входного разъема RS-232C
(D-sub 9 контактов)
Номер
Функция
Номер
Функция
1 Н.З. 6 Н.З.
2 Переданные данные 7 Н.З.
3 Принятые данные 8 Н.З.
4 Н.З. 9 Н.З.
5 ЗАЗЕМЛ
n
Контакты входного разъема DisplayPort
(DisplayPort 20 контактов)
Номер
Функция
Номер
Функция
1 MainLane 3- 11 ЗАЗЕМЛ
2 ЗАЗЕМЛ 12 MainLane 0+
3 MainLane 3+ 13 ЗАЗЕМЛ
4 MainLane 2- 14 ЗАЗЕМЛ
5 ЗАЗЕМЛ 15 Aux +
6 MainLane 2+ 16 ЗАЗЕМЛ
7 MainLane 1- 17 Aux -
8 ЗАЗЕМЛ 18
Обнаружение горячего подключения
9 MainLane 1+ 19 ЗАЗЕМЛ
10 MainLane 0- 20 3,3 В
