19
P

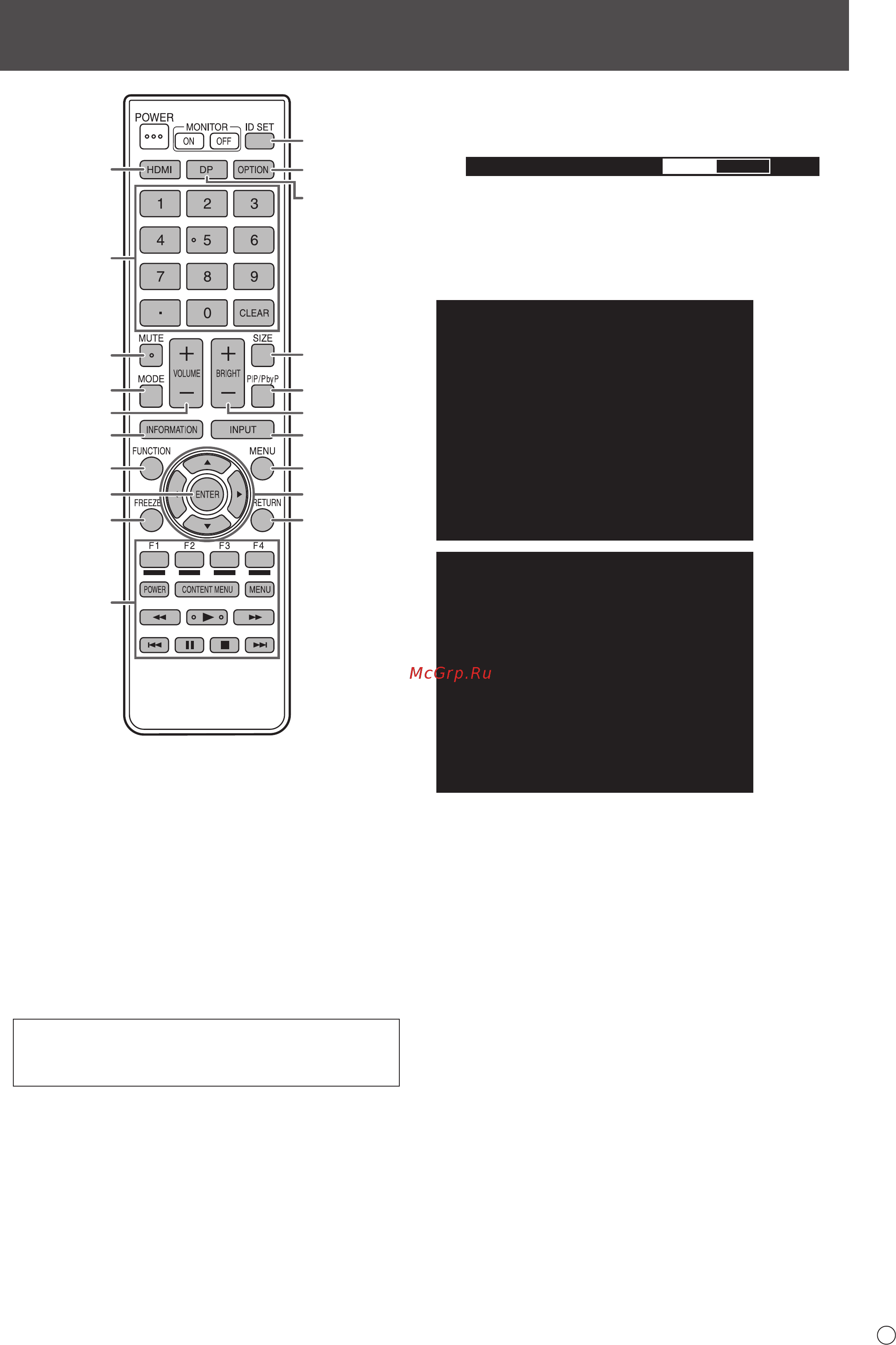

Основной режим работы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1. HDMI
Переключите режим входа на HDMI1 или HDMI2.
2. Кнопки ввода цифр
Цифры 0–9 также используются в сочетании с кнопкой ID
SET.
3. MUTE (ОТКЛЮЧИТЬ ЗВУК)
Временно отключает звук.
Нажмите кнопку MUTE повторно, чтобы включить звук на
прежний уровень громкости.
4. MODE (Выбор режима цветового воспроизведения)
При последовательном нажатии на эту кнопку режим цветового
воспроизведения изменяется в следующем порядке:
STD <СТАНДАРТНО> (Стандартный) → VIVID
<ЦВЕТНОСТЬ> → sRGB → HIGH ILLUMINANCE
<ВЫС. ОСВЕЩЕННОСТЬ>→ STD...
• HIGH ILLUMINANCE <ВЫС. ОСВЕЩЕННОСТЬ>
отличается цветами, подходящими для мест с высокой
освещенностью.
• sRGB не может использоваться, если режим входа
D-SUB[COMPONENT] <D-SUB[КОМПОНЕНТ]>.
sRGB – это международный стандарт представления
цветов, определенный МЭК (Международной
электротехнической комиссией). Преобразование
цветов проводится с учетом параметров
жидкокристаллических индикаторов, благодаря чему
цветовые тона отображаются максимально близко к
тонам исходного изображения.
5. VOLUME +/- (Регулировка громкости)
В результате нажатия кнопок + или - выводится
отображение меню VOLUME <ГРОМКОСТЬ>.
V OLUME 15
Нажмите + или - для регулировки громкости.
* Если не нажимать на кнопки около 4 секунд, меню
VOLUME <ГРОМКОСТЬ> автоматически исчезнет.
6. INFORMATION (ИНФОРМАЦИЯ)
Отображает информацию о мониторе.
INPUT MODE
SIZE
COLOR MODE
BRIGHT
VOLUME
ID No.
REMOTE No.
MODEL
VERSION
ANDROID VERSION
KERNEL VERSION
BUILD No.
S/N
STATUS
:
:
:
:
:
:
:
:
:
:
:
:
:
:
INFORMATION1
1920x1080
V: 60 Hz H: 67.5 kHz
D-SUB[RGB]
WIDE
STD
31
15
0
0
PN-B501
×.×.×.×
×.×.×
×.××.×
×.×.×
××××××××
0000-000000-00-0000
01/01/2017 SUN 00:00
RS-232C/LAN SELECT
DHCP CLIENT
IP ADDRESS
SUBNET MASK
DEFAULT GATEWAY
MONITOR NAME
DATA PORT
MAC ADDRESS
:
:
:
:
:
:
:
:
INFORMATION2
LAN
OFF
192.168.150. 2
255.255.255. 0
0. 0. 0. 0
PN-B501
10008
XX-XX-XX-XX-XX-XX
01/01/2017 SUN 00:00
1920x1080
V: 60 Hz H: 67.5 kHz
На экране отображается INFORMATION1
<ИНФОРМАЦИЯ1> → INFORMATION2 <ИНФОРМАЦИЯ2>
→INFORMATION3 <ИНФОРМАЦИЯ3> → пустой экран, и
так каждый раз, когда вы нажимаете эту кнопку.
• INFORMATION3 <ИНФОРМАЦИЯ3> показывает
информацию, если вы использовали слот расширения
для расширения функций.
• Изображение исчезает автоматически примерно через
15 секунд.
7. FUNCTION (ФУНКЦИЯ)
Используйте эту кнопку для отображения меню FUNCTION
<ФУНКЦИЯ>. (См. стр. 33 и 34.)
8. ENTER (ВВОД)
Подтверждает параметр.
9. FREEZE (ЗАМОРОЗКА)
Эта кнопка не используется с данным монитором.
10. Кнопки для режима APPLICATION <ПРИЛОЖЕНИЯ>
Используются в режиме APPLICATION <ПРИЛОЖЕНИЯ>.
Для получения подробной информации см. Руководство
по программному обеспечению.
Когда установлен режим входа, отличный от режима
APPLICATION <ПРИЛОЖЕНИЯ>, переключить режим
входа на режим APPLICATION <ПРИЛОЖЕНИЯ> можно с
помощью кнопки CONTENT MENU.
