Sharp PN-B401 [7/51] Меры предосторожности при креплении
![Sharp PN-B401 [7/51] Меры предосторожности при креплении](/views2/1388680/page7/bg7.png)
7
P

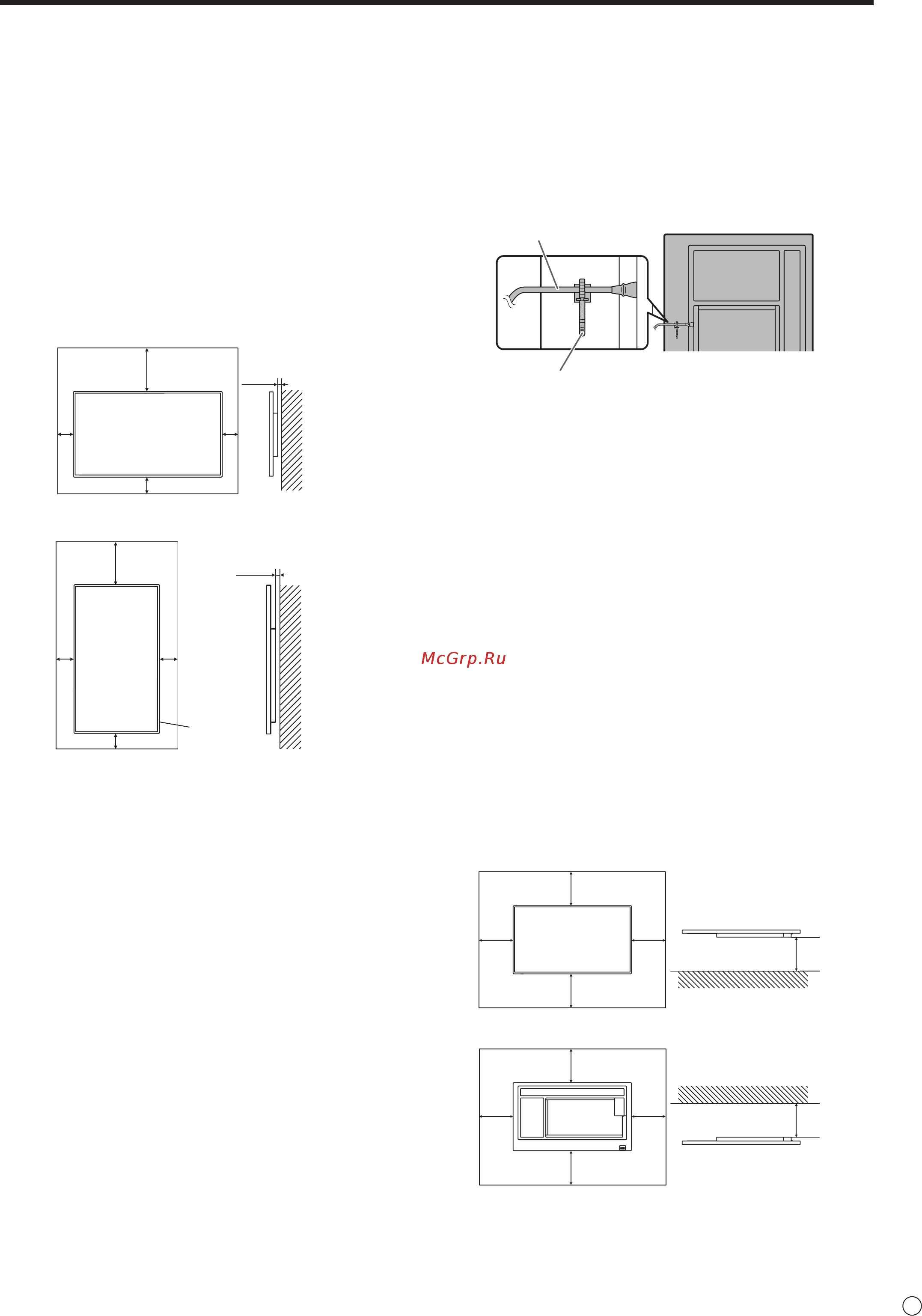

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ КРЕПЛЕНИИ
• Монитор предназначен для эксплуатации в помещении.
• Требуется крепежный кронштейн, соответствующий
спецификации VESA.
•
Поскольку монитор имеет большой вес, проконсультируйтесь
с дилером перед его установкой, снятием или перемещением.
•
Крепление монитора к стене требует специальных навыков,
поэтому такая работа должна выполняться специалистами
компании SHARP. Вам не следует предпринимать попыток
сделать эту работу самостоятельно. Наша компания не несет
какой-либо ответственности за несчастные случаи или травмы,
вызванные плохим монтажом или неправильным обращением.
• Монитор должен использоваться перпендикулярно по
отношению к поверхности, на которой он установлен.
При необходимости монитор может быть наклонен на
20 градусов вверх или вниз.
•
Данный монитор должен эксплуатироваться при температуре
окружающей среды от 0°C до 40°C. Обеспечьте вокруг
монитора достаточно пространства, чтобы предотвратить
накопление тепла внутри его корпуса.
Для монитора в горизонтальной ориентации
Д
ля монитора в вертикальной ориентации
Единица измерения: мм
200
50
50
50
7
50
200
50 50
7
Единица измерения: мм
LED- индикатор
питания
• Если сложно обеспечить достаточное пространство
по той или иной причине, например, из-за того,
что монитор устанавливается внутри кожуха, из-
за размещения нескольких мониторов рядом друг с
другом, или из-за того, что температура окружающей
среды выходит за диапазон от 0°C до 40°C, установите
вентилятор или примите другие меры для того,
чтобы температура окружающей среды находилась в
пределах требуемого диапазона.
• В случае установки двух или более мониторов рядом
друг с другом обеспечьте вокруг них свободное
пространство в размере 5 мм для предотвращения
воздействия на соседнее устройство или конструкцию в
связи с тепловым расширением.
•
Температурные условия могут отличаться при использовании
монитора с дополнительным оборудованием, рекомендованным
SHARP. В подобных случаях следует ознакомиться
с температурными условиями, рекомендованными
производителем дополнительного оборудования.
•
Запрещается блокировать вентиляционные отверстия
монитора. Рост температуры внутри корпуса монитора
может привести к его неправильному функционированию.
• Запрещается размещать монитор на устройствах,
генерирующих тепло.
•
При установке монитора в вертикальной ориентации
придерживайтесь следующих рекомендаций. Несоблюдение этих
рекомендаций может привести к возникновению неисправностей.
- Устанавливайте монитор таким образом, чтобы LED-
индикатор питания находился справа.
-
Установите PORTRAIT/LANDSCAPE INSTALL
<ВЕРТ./ГОРИЗОНТ. УСТАНОВКА> в меню MONITOR
<МОНИТОР> на PORTRAIT <ПОРТРЕТ>. (См. стр. 27.)
-
Обязательно закрепите шнур питания (входит в поставку) при
помощи соответствующего зажима кабеля (с креплением). При
зажиме шнура питания, старайтесь не подвергать воздействию
шнур питания. Не перегибайте шнур питания чрезмерно.
Шнур питания
Зажим кабеля
Монтаж монитора плоскопараллельно на поверхности
• При эксплуатации данного монитора, расположенного
плашмя на поверхности (если монитор наклонен
от вертикальной плоскости более чем на 20
градусов вверх или вниз), проконсультируйтесь с
авторизованным дилером SHARP, поскольку при таком
креплении должны соблюдаться специальные условия.
Придерживайтесь следующих положений.
Несоблюдение следующих положений может привести
к нарушениям в работе устройства.
- Данный монитор можно наклонить вверх или вниз под
углом не более 90 градусов.
- Установите для HORIZONTAL INSTALLATION
<ГОРИЗОНТАЛЬНАЯ УСТАНОВКА> в меню MONITOR
<МОНИТОР> на FACE UP <ВВЕРХ> или FACE DOWN
<ВНИЗ>. (См. стр. 27.)
- Эксплуатируйте данный монитор при температуре
окружающей среды от 0°C до 30°C. Обеспечьте
расстояние 200 мм или более между монитором и
потолком или другими монтажными поверхностями и
окружающими предметами во избежание аккумуляции
тепла внутри.
В случае, если сложно предоставить для монитора
достаточно свободного места, или же если
температура внешней среды находится вне диапазона
от 0°C до 30°C, установите вентилятор или же
примите другие меры для поддержания температуры
окружающей среды в пределах требуемого диапазона.
Д
ля монитора, расположенного плоскопараллельно на
поверхности (по направлению вниз)
Для монитора, расположенного плоскопараллельно на
поверхности (по направлению вверх)
Единица измерения: мм
Единица измерения: мм
200
200
200
200
200200
200
200
200200
-
Не нажимайте сильно на ЖК панель и не подвергайте
его любого рода другим воздействиям.
