37
P
n
Команды для управления ID

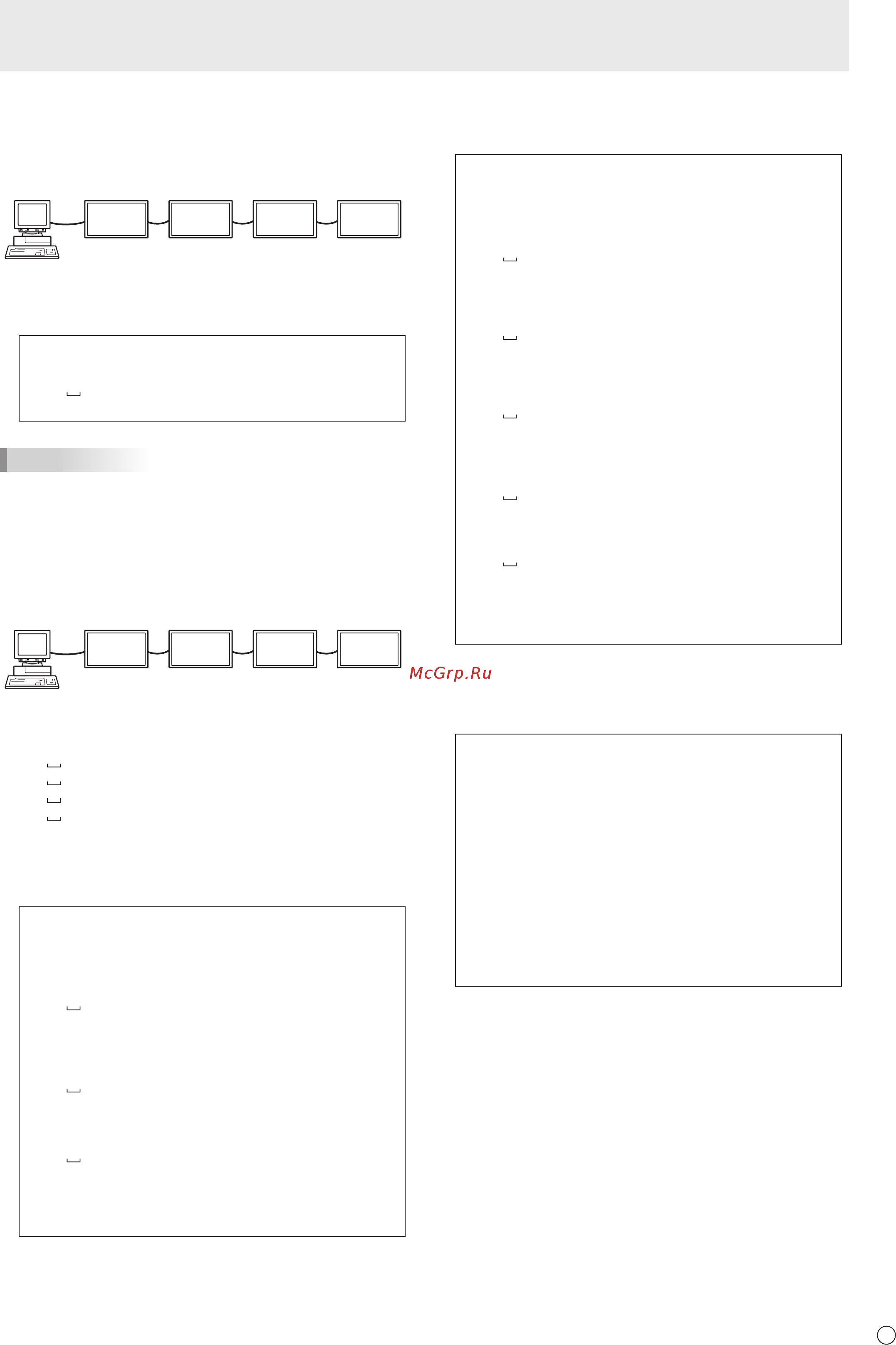

В примерах команд, показанных на этой странице,
предполагается следующее соединение и установку ID-
номеров.
ID-номер: 1 ID-номер: 2 ID-номер: 3 ID-номер: 4
IDST ......... Монитор, получающий эту команду,
устанавливает свой собственный ID-номер,
заданный в поле параметра.
Пример:
IDST0001
OK
001 ←
ID-номер данного монитора установлен
в 1.
ПОДСКАЗКИ
Можно автоматически назначить ID-номера, используя
команду IDST с управлением повторителем (см.
“Управление повторителем” на стр. 38).
Например, использование команды “IDST001+”
автоматически устанавливает ID-номера, как показано
ниже.
[Пример]
ID-номер: 1 ID-номер: 2 ID-номер: 3 ID-номер: 4
IDST001 + ←
Команда установки ID с управлением
повторителем
WAIT
OK
001 ←
Ответ “OK” от ID-номера: 1
OK 002 ←
Ответ “OK” от ID-номера: 2
OK 003 ←
Ответ “OK” от ID-номера: 3
OK 004 ←
Ответ “OK” от ID-номера: 4 (Конец)
IDSL ........Параметр в данной команде задает ID-номер
монитора. На монитор будет действовать
следующая команда.
Пример:
IDSL0002 ←
Следующая команда предназначена
для монитора с ID-номером: 2.
WAIT ←
Поиск монитора с ID-номером: 2.
OK 002 ←
Обнаружен монитор с ID-номером: 2.
VOLM0030 ←
Настройка громкости монитора с
ID-номером: 2 в 30.
WAIT ←
Обработка.
OK 002 ←
Ответ “OK” от монитора с
ID-номером: 2.
VOLM0020 ←
Устанавливает громкость в 20.
OK 001 ←
Громкость монитора с
ID-номером: 1 (у монитора, напрямую
присоединенного к компьютера)
громкость установлена в 20.*
* Команда IDSL действует только один раз, для
команды, следующей непосредственно за ней.
IDLK ........Параметр данной команды задает ID-номер
монитора. Монитор будет реагировать на все
последующие команды.
Пример:
IDLK0002 ←
Следующие команды предназначены
для монитора с ID-номером: 2.
WAIT ←
Поиск монитора с ID-номером: 2.
OK 002 ←
Обнаружен монитор с ID-номером: 2.
VOLM0030 ←
Настройка громкости монитора с
ID-номером: 2 в 30.*
WAIT ←
Обработка.
OK 002
VOLM0020 ←
Настройка громкости монитора с
ID-номером: 2 в 20.*
WAIT
OK
002
IDLK0000 ←
Отмена настроек фиксированного
ID-номера.
WAIT ←
Отмена IDLK.
OK 002 ←
Отмена завершена.
VOLM0010
OK
001 ←
Громкость монитора с ID-номером: 1 (у
монитора, напрямую присоединенного к
компьютера) громкость установлена в 10.
(IDLK отменена.)
* Команда IDLK остается действующей до ее
отмены или выключения питания.
IDCK ........Обеспечивает отображение на экране монитора
его ID-номера и ID-номера, в текущий момент
заданного для команды IDLK (если выбран).
Пример:
(После исполнения IDLK0002)
IDCK0000
←
(Параметр не влияет.)
ID : 001 IDLK : 002
←
Возвратившийся отклик.
ID-номер также отображается
на экране монитора.
IDCK000 +
←
Управление повторителем.
(Если команда используется с
повторителем, то назначение
ID командам с помощью IDSL
или IDLK отменяется.)
WAIT
ID : 001 IDLK : 000
ID : 002 IDLK : 000
ID : 003 IDLK : 000
ID : 004 IDLK : 000
